FM812酸露点测试仪
FM850在线式温湿度露点仪，FM950在线式露点仪，FM750手持式露点仪，FM650G高温型露点仪，本公司研发生产，性能稳定，高，市场反馈良好，在上海检验合格率高达95%以上，并出具检验报告，现面向各地招商代理，价格优惠，市场前景良好，欢迎来电详谈！
FM812高温露点仪提供现场测量的一支或两支露点探头用于退火炉以及其他氮气/氢气保护气氛。露点仪提供局部指示的氧量和露点值以及其他过程相关变量。

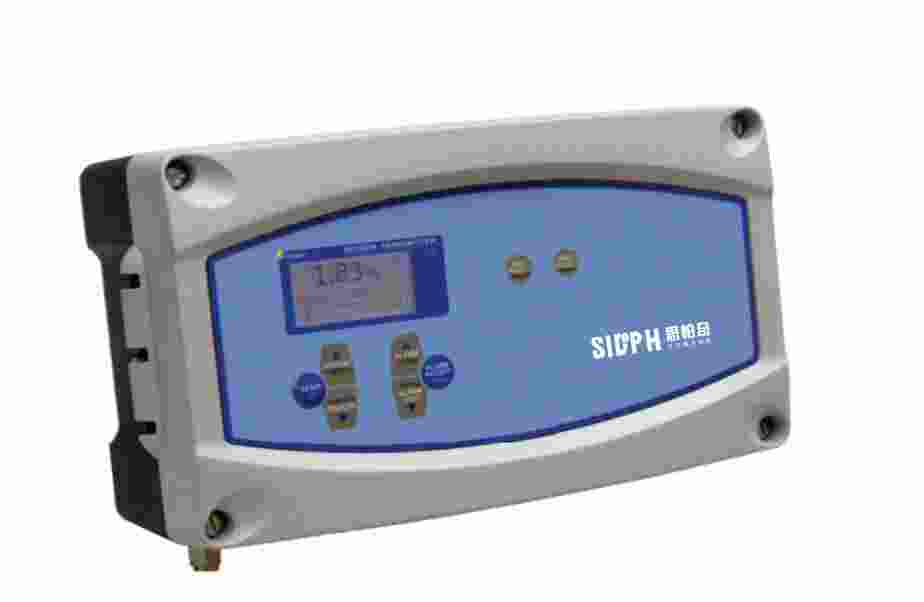

FM812高温酸露点仪简介

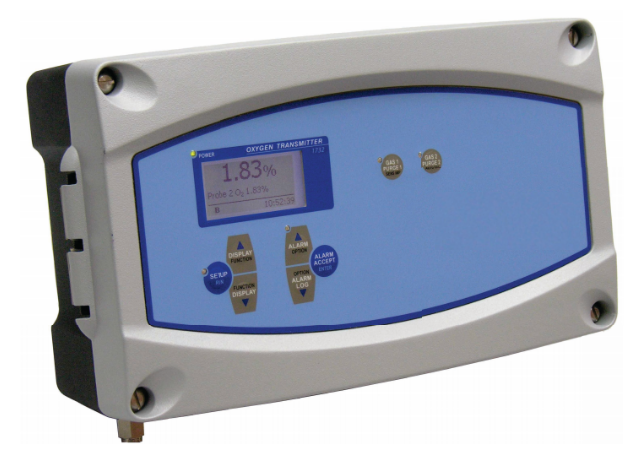

FM812 高温露点仪是SIDPH新款露点分析仪。它包括一些硬件和软件的改进，比如图形显示，更大的字符，更快的微处理器，简化了设置菜单，报警记录，更快的探头加热器控制和更多的计算参数，例如燃烧效率 等。FM812高温露点仪具有多种用户可选功能。因为都是通过菜单进行选择，所以仪器很容易操作。
输入
2支露点探头，加热型或者非加热型。测氧范围 从10-30（10的负30次方）到 氧量。用于燃烧炉，窑炉或者烟道中的热电偶 可选K型，J型，R型或者S型。和主燃烧建立安全联锁（仅限加热型探头）。
可选压缩空气吹扫和流量开关。
输出
两路线性4~20mA或0~20mA直流隔离输出，大负载1000Ω，12位分辨率。输出功能和范围可选。常见报警继电器（可编程）。3路可选功能报警继电器。
数字接口
RS-232或者RS-485 连接到用于仪器，探头或者燃烧过程诊断的计算机终端或打印机。这种连接方式适用于网络连接到计算机，以及使用MODBUS协议的DCS或PLC。
显示
多字体图形显示。氧量以大字体显示在行。选择较低的行显示辅助功能，例如:探头温度，第二支探头的氧量等。报警显示模式显示报警发生时间和接受时间。报警日志模式保持报警发生的时间，接受时间以及可清除的高达4000条的报警事件的时间。
烟气酸露点仪的测量原理与应用
在石油炼化企业中，加热炉、锅炉一般使用天然气、炼厂干气、燃煤、重油等作为燃料。这些燃料中或多或少都含有一定量的硫，在燃烧过程中会产生SO2，部分SO2在外部作用下产生化学反应会生成SO3，由于烟气中同时含有SO3和水蒸气，两者相遇会产生H2SO4蒸汽而导致烟气的酸露点升高。当排烟温度低于烟气酸露点温度时，H2SO4蒸汽会黏贴在烟道和换热器中形成H2SO4溶液，进而腐蚀设备，导致换热器泄漏和烟道损坏。
在配套加热炉或锅炉的装置中，其能耗约占装置能耗的50%左右，而排烟温度则影响加热炉和锅炉运行热效率。排烟温度越高，热效率则越低，排烟温度每升高10℃，热效率大约降低1%。排烟温度过低，如果低于烟气的酸露点温度，就会引起设备腐蚀，使加热炉和锅炉产生安全运行的隐患。加热炉和锅炉的合理排烟温度应稍高于烟气的酸露点温度。所以，确定加热炉和锅炉的酸露点温度，是提高其运行热效率、减少运行安全隐患的关键所在。目前在石油炼化企业中，为了取得加热炉和锅炉的烟气酸露点，一般都选用烟气酸露点仪来实施监测。
影响加热炉和锅炉酸露点温度的因素
1.燃料的含硫量
目前石油炼化企业的加热炉和锅炉使用的燃料气主要有自产的炼厂干气外加天然气补压和燃煤两种。一般情况下炼厂干气的含硫量高于燃煤，原因是炼厂干气作为生产的副产品而节约利用的，成分复杂且杂质较多，而燃煤作为外购原料，可以选用含硫量低的燃煤作为燃料。
2.炉膛过剩空气系数的控制
炉膛内的过剩空气系数对SO2转换生成SO3影响非常大，过剩空气系数越高，则排烟温度会降低和烟气中O2含量会增高，故由SO2转换生成SO3的可能性会增大。所以，在保证燃料充分燃烧的状态下，应尽量降低炉膛内的空气系数，减少SO3的产生，可以降低烟气的酸露点温度。
3.其它影响因素
烟气中的水蒸气浓度越大，产生H2SO4的机会越大，烟气的酸露点就会越高。另外炉膛和烟道的负压、炉体内的温度分布不均匀、换热器泄漏造成温度过低也会影响烟气的酸露点温度。
FM812高温露点仪规格和参数
探头型号： | FM812A | FM812B |
温度范围： | 0-900℃ | 700-1400℃ （温度高于1100℃用陶瓷外管） |
长度 英寸 | 250 ~ 2000 mm （10” to 80”） | 500 ~1500 mm （20” to 60”） |
安装 | 1 ½" BSP or NPT | ¾" BSP or NPT |
电器连接： | 用的7芯航空插头,座或电缆直接连接 | |
电缆材质： | 7芯带热电偶补偿型屏蔽电缆 | |
加热器 | 有 | 无 |
热电偶 | K型或R型 | K型或R型 |
响应时间 | 小于4秒 | 小于4秒 |
接线盒承受 高温度 | 125℃ | 125℃ |
参比气 | 空气50 to 500 cc/分 由分析仪内气泵供应 | |
参比气管的连接 | 1/4" NPT | 电缆内带气管 |
过滤器 | 当探头安装部位的炉内或烟道内温度低于550℃ 时用不锈钢过滤器， 高于550℃ 时用特制的陶瓷过滤器 | |
探头重量 | 0.6Kg 0.33Kg/每增加100mm | 0.6Kg 0.33Kg/每增加100mm |
FM812A 或 FM812B | |
温度范围 | 700-1400℃可选（0—900° C） |
湿度范围 | 0~RH |
测氧范围 | 1 x 10-30 ~ |
露点值范围 | -60℃td ~ 40℃td |
混合前氧量范围 | 0 ~ 10% |
测氧精度 | 仪器具有 ±1% 测量精度，重复精度为 ±0.5% |
露点精度 | ±2℃Td |
热电偶类型 | K、J、R 和 S型 |
温度精度 | +/- 2°C |
电流输出 | 0-20mA 或者 4-20mA 范围可选 |
警告！输出端不能与外接电源相连结，调试时只能使用无源接收机，使用外接电源会损坏输出端。 | |
电流输出负载 | 1000 欧姆max |
报警继电器 | 4个 |
报警继电器连结 | 2Amp安培 240VAC交流电或 2A安培 30VDC 直流电 |
警告！千万不要把交流电和直流电同时连结到相邻的报警触点。 | |
电源电压 | 100 ~240VAC，-6 +10%，50/60 Hz |
功率 | 多探头控制器 5瓦 大530瓦 ，在240VAC ，每支探头占用25% 大110瓦，在110VAC ，每支探头占用 大2.5A |
环境条件 | 可在温度 -25°C to 55°C时有效运行 相对湿度 5% ~ 95% （无水状态） |
防护等级 | IP65，内置参比气泵 IP54 |
仪器尺寸 | 315mm 宽 × 190mm 高 × 110mm 厚 |
仪表重量 | 3 kg |
可选参数范围 | ||
功能 | 低值输出范围 | 大值输出范围 |
探头#1或 #2 露点值 | 20°C | -60°C~40°C |
平均露点值 ** | 20°C | -60°C~40°C |
探头#1或 #2线性氧含量 | 1% | 0 ~ |
平均线性氧含量 ** | 1% | 0 ~ |
探头#1或 #2还原氧含量 | 2 decades | 1x10-30% ~ |
平均还原氧含量 | 2 decades | 1x10-30% ~ |
探头#1或 #2预反应氧含量 | 1% | 0 ~ 10% |
平均预反应氧含量 | 1% | 0 ~ 10% |
探头#1或 #2 氧电势 EMF | 100mV | 0 ~ 1300mV |
辅助热电偶温度 | 100°C | 0 ~ 1400°C |
输出1传输 氧探头#1的过程变量，如果启用了氧探头#2，输出2 则传输氧探头#2的过程变量。平均过程变量的输出范围仅当仪器配置为双氧探头的时候才可用。
| ||
主显示，行 | 可选参数范围 | |
功能 | 范围 | |
探头#1 露点值 | -60°C ~ 100°C | |
探头#1 预反应氧含量 | 0 ~ 10.0% | |
探头#1氧含量 | 1x10-30% ~ | |
主显示，次要功能 | 可选参数范围 | |
功能 | 范围 | |
探头#1 露点值 | -60°C ~ 100°C | |
探头#2 露点值 ** | ||
平均露点值 ** | ||
探头#1 热电偶 温度 | Up to 1760°C (3200°F) | |
探头#2 热电偶 温度 ** | ||
探头#1 氧电势 EMF | -30 ~ 1350 mV | |
探头#2 氧电势 EMF | ||
探头#1 阻抗 | 0 ~ 300 k Ω | |
探头#2 阻抗 | ||
探头#1 氧含量 % |
1x10-30% ~ | |
探头#2 氧含量 % ** | ||
平均氧含量 % ** | ||
探头#1 预反应氧含量 |
0 ~ 10.0% | |
探头#2 预反应氧含量 ** | ||
平均预反应氧含量 ** | ||
辅助热电偶温度 | Up to 1760°C (3200°F) | |
环境温度 | 0 ~ 70°C | |
环境相对湿度 | 5 ~ 95% | |
注意： ** 代表当仪器配置为双探头时，只能采用探头#2 或者平均值的过程变量。 | ||
