LNE-M -PB 金属屏蔽电缆接头的产品介绍

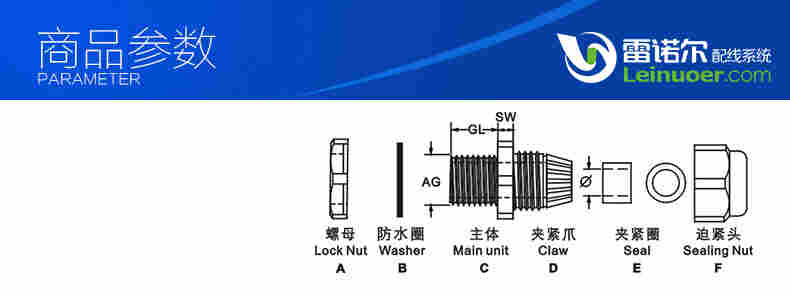

产品材质： A.C.F部位采用黄铜镀镍（Brass）B.E部位采用丁腈橡胶 制成，D部位采用白色尼龙制成
螺纹规格： 公制（M） 德制（PG）、美制（NPT）
工作温度： 静态：-40℃~＋110℃，短时可达＋120℃; 动态：-20℃~＋80℃，短时可达＋100℃
产品： RoHS、CE
产品颜色： A.C.F部位为黄色，B.E部分为黑色，D部分为白色
防护等级： 在规定的卡口范围内，并使用O形密封圈旋紧迫紧头，防水达IP68
产品特性:特殊夹紧爪与密封件相扣之设计，配合迫紧头装配省时便利，夹紧电缆范围大，抗拉力特强，可防水、防尘、防盐、耐酸碱、酒精、油、脂及一般溶剂
使用方法： 将屏蔽电缆的外护层破除一小段，并将屏蔽层截断，将一小段屏蔽层导体反包在接头的内芯套外部，长度应长于密封圈位置，然后用力放置入电缆接头，并旋紧
|
Order No. 订货号 |
Dimension of thread 螺纹尺寸 |
Range Of Bayonet 卡口范围(mm) |
AG Outer Diameter AG外径(mm) |
GL (mm) |
Packaging Unit Units/Pack 包装单位 （个/包） |
|
LNE-M-PB-M16 |
M16×1.5 |
4-8 |
16 |
6 |
50 |
|
LNE-M-PB-M16 |
M16×1.5 |
5-10 |
16 |
6 |
50 |
|
LNE-M-PB-M18 |
M18×1.5 |
5-10 |
18 |
6 |
50 |
|
LNE-M-PB-M20 |
M20×1.5 |
6-12 |
20 |
7 |
50 |
|
LNE-M-PB-M20 |
M20×1.5 |
10-14 |
20 |
7 |
50 |
|
LNE-M-PB-M25 |
M25×1.5 |
10-16 |
25 |
7 |
50 |
|
LNE-M-PB-M25 |
M25×1.5 |
13-18 |
25 |
7 |
50 |
|
LNE-M-PB-M32 |
M32×1.5 |
15-22 |
32 |
8 |
25 |
|
LNE-M-PB-M32 |
M32×1.5 |
18-25 |
32 |
8 |
25 |
|
LNE-M-PB-M40 |
M40×1.5 |
22-30 |
40 |
9 |
20 |
|
LNE-M-PB-PG9 |
PG9 |
4-8 |
15.2 |
6 |
100 |
|
LNE-M-PB-PG11 |
PG11 |
5-10 |
18.6 |
6 |
50 |
|
LNE-M-PB-PG13.5 |
PG13.5 |
6-12 |
20.4 |
7 |
50 |
|
LNE-M-PB-PG16 |
PG16 |
10-14 |
22.5 |
7 |
50 |
|
LNE-M-PB-PG21 |
PG21 |
13-18 |
28.3 |
8 |
50 |
|
LNE-M-PB-PG29 |
PG29 |
18-25 |
37 |
8 |
20 |
|
LNE-M-PB-PG36 |
PG36 |
22-32 |
47 |
9 |
10 |
