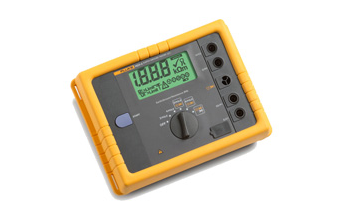

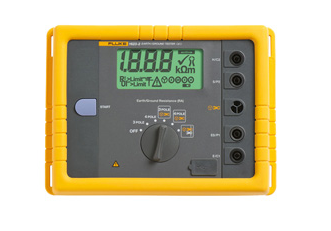

Fluke 1623-2 GEO 接地测试仪能够通过 USB 端口存储和下载数据。 的配件有助于简化和加快测试时间。
而且，该测试仪易于使用。每一次测试时，测试仪都会提示您所需使用的地桩或钳口；大尺寸旋转开关确保您即使戴着手套也能操作。
无桩测试
Fluke 1623-2 接地测试仪只需使用钳口即可测量接地回路电阻。使用这种测量方法时，将两个钳口夹在接地棒上，每个钳口均连接至测试仪。完全无需使用接地桩。其中一个钳口感应已知固定电压，另一个钳口测量电流。然后，测试仪会自动测定接地棒的电阻。这种测试方法仅适用于受测建筑物或构筑物中有接地系统的情况，不过大多数情况都是如此。如果只有一条通路接地，如许多住宅应用中所采用，无桩测试法无法提供可接受的数值，则必须使用电位降测试法。
采用无桩测试时，无需断开接地棒 - 保持结合的接地系统在测试中的完整性即可。如今无需再花费时间为系统上的接地棒放置和连接地桩，这能够节约大量的时间。在一些您之前从未考虑过的位置，您也可以执行接地测试，包括建筑物内部、电缆塔或任何您无法接触到土地的位置。
全面的测试仪
Fluke 1623-2 是一款与众不同的接地测试仪，可以完成所有四种类型的接地测量。
| 详细技术指标 | |
| 通用 | |
| 显示屏：1999 位液晶显示 | 采用特殊符号显示，数位高 25 mm，荧光灯背光源 |
| 用户界面 | 通过 TURN（旋转）和 START（启动）单键设计实现即时测量。操作元件为旋转开关和 START（启动）按钮。 |
| 坚固、防水、防尘 | 仪器专为严苛的环境条件而设计（橡胶保护盖，IP56） |
| 存储器 | 通过 USB 端口可访问内部存储器存储的多达 1500 条记录 |
| 温度范围 | |
| 工作温度 | -10 °C 至 50 °C（14 °F 至 122 °F） |
| 存放温度 | -30 °C 至 60 °C（-22 °F 至 140 °F） |
| 温度系数 | ± 读数的 0.1 % /°C <18 °C >28 °C |
| 固有误差 | 请参照基准温度范围，一年保证 |
| 操作误差 | 请参照工作温度范围，一年保证 |
| 气候等级 | C1 (IEC 654-1)，-5 °C 至 +45 °C（23° 至 +115° F），5 % 至 95 % RH |
| 防护类型 | 按照 EN60529，壳体防护等级为 IP56；电池盖防护等级为 IP40 |
| 安全性 | 采用双重和/或加强绝缘保护。对地大50 V。IEC61010-1: 300V CAT II，污染等级 2 |
| EMC（辐射抗扰性） | IEC61326-1：便携式 |
| 质量体系 | 按照 DIN ISO 9001 标准开发、设计和生产 |
| 外部电压 | 大外部电压 = 24 V（直流和交流 < 400 Hz），禁止测量更高值 |
| 外部电压抑制比 | >120 dB (162/3、50、60 和 400 Hz) |
| 测量时间 | 通常为 6 秒 |
| 大过载 | 250 Vrms（属于误用） |
| 辅助电源 | 6 x 1.5 V 碱性电池 (AA LR6) |
| 电池寿命范围 | 通常大于 3000 次测量 |
| 尺寸（宽 x 高 x 深） | 250 mm x 133 mm x 187 mm (9.75 in x 5.25 in x 7.35 in) |
| 重量 |
1.1 kg (2.43 lb)（含电池） 7.6 kg (16.8 lb)（携带箱中含附件和电池） |
| RA 三极接地电阻测量 (IEC 1557-5) | |
| 开关档位 | R A 三极 |
| 分辨率 | 0.001 Ω 至 10 Ω |
| 测量范围 | 0.020 Ω 至 19.99 kΩ |
| 精度 | ±（读数的 2 % + 3 位数） |
| 操作误差 | ±（读数的 5 % + 3 位数） |
| 测量原理：电流和电压测量 | |
| 测量电压 | Vm = 48 V（交流） |
| 短路电流 | > 50 mA |
| 测量频率 | 128 Hz |
| 探针电阻 (R S) | 大 100 kΩ |
| 辅助接地电极电阻 (R H) | 大 100 kΩ |
| R H 和 R 的附加误差S | R H[kΩ]•••R S[kΩ]/R A[Ω]•••0.2 % |
|
使用误差指示器监测 R S 和 R H。 自动量程选择。 如果通过电流钳的电流过低，则不会执行测量。 |
|
| R A 四极接地电阻测量 (IEC 1557-5) | |
| 开关档位 | R A 四极 |
| 分辨率 | 0.001 Ω 至 10 Ω |
| 测量范围 | 0.020 Ω 至 19.99 kΩ |
| 精度 | ±（读数的 2 % + 3 位数） |
| 操作误差 | ±（读数的 5 % + 3 位数） |
| 测量原理：电流和电压测量 | |
| 测量电压 | Vm = 48 V（交流） |
| 短路电流 | > 50 mA |
| 测量频率 | 128 Hz |
| 探针电阻 (R S +R ES) | 大 100 kΩ |
| 辅助接地电极电阻 (R H) | 大 100 kΩ |
| R H 和 R 的附加误差S | R H[kΩ]•••R S[kΩ]/R A[Ω]•••0.2 % |
|
使用误差指示器监测 R S 和 R H。 自动量程选择。 |
|
| 使用电流钳的 RA 三极选择性接地电阻测量（R A 使用钳口） | |
| 开关档位 | R A 三极（使用钳口） |
| 分辨率 | 0.001 Ω 至 10 Ω |
| 测量范围 | 0.020 Ω 至 19.99 kΩ |
| 精度 | ±（读数的 7 % + 3 位数） |
| 操作误差 | ±（读数的 10 % + 5 位数） |
|
测量原理：电流/电压测量（用外接电流钳） |
|
| 测量电压 | Vm = 48 V（交流） |
| 短路电流 | > 50 mA |
| 测量频率 | 128 Hz |
| 探针电阻 (R S) | 大 100 kΩ |
| 辅助接地电极电阻 (R H) | 大 100 kΩ |
|
使用误差指示器监测 R S 和 R H。 自动量程选择。 如果通过电流钳的电流过低，则不会执行测量。 |
|
| 使用电流钳的 RA 四极选择性接地电阻测量（R A 使用钳口） | |
| 开关档位 | R A 四极（使用钳口） |
| 分辨率 | 0.001 Ω 至 10 Ω |
| 测量范围 | 0.020 Ω 至 19.99 kΩ |
| 精度 | ±（读数的 7 % + 3 位数） |
| 操作误差 | ±（读数的 10 % + 5 位数） |
| 测量原理：电流/电压测量（用外接电流钳） | |
| 测量电压 | Vm = 48 V（交流） |
| 短路电流 | > 50 mA |
| 测量频率 | 128 Hz |
| 探针电阻 (R S) | 大 100 kΩ |
| 辅助接地电极电阻 (R H) | 大 100 kΩ |
|
使用误差指示器监测 R S 和 R H。 自动量程选择。 如果通过电流钳的电流过低，则不会执行测量。 |
|
| 无桩接地回路测量（2 个钳口） | |
| 开关档位 | R A 四极（2 个钳口） |
| 分辨率 | 0.001 Ω 至 10 Ω |
| 测量范围 | 0.020 Ω 至 19.99 kΩ |
| 精度 | ±（读数的 7 % + 3 位数） |
| 操作误差 | ±（读数的 10 % + 5 位数） |
| 测量原理：使用两个电流互感器对闭合环路中的电阻进行无桩测量 | |
| 测量电压 | Vm = 48 V（交流） |
| 测量频率 | 128 Hz |
| 噪声电流 (I EXT) | 大I EXT = 10 A（交流）(R A < 20 Ω) |
| 大I EXT = 2 A（交流）(R A > 20 Ω) | |
|
自动量程选择。 仅当按照的小距离结合使用的电流钳进行测量时，有关无桩接地回路测量的信息才有效。 |
|
| 型号名称 | 描述 |
| 1623-2 |
包括：
|
| Other Accessories | |
| GEO 接地桩 2 | 接地桩 2 |
| 电流钳 | |
| EI-162AC | 夹式电流互感器（感应型） |
| EI-162BN | EI-162BN 320 毫米直径对分式变压器 |
| EI-162X | 夹式电流互感器（传感型，带屏蔽电缆组） |
| EI-1623 | 选择性/无桩钳口装置 |
| 电缆和硬件 | |
| 电缆盘（25M 绿色电线） | 接地电缆盘 (25 m (81.25 ft)) |
| 电缆盘（25M 蓝色电线） | 接地电缆盘 (25 m (81.25 ft)) |
| 电缆盘（50M 红色电线） | 接地电缆盘 (50 m (162.5 ft)) |
| 附件套件 | |
| ES-162P3-2 | 用于三极测量的地桩装置 |
| ES-162P4-2 | 用于四极测量的地桩装置 |
