GD25-15家用立式管道泵

GD25-15管道泵应用领域
GD型管道泵流量范围2.4～960m3/h
GD型管道泵扬程范围8～150m
GD型管道泵是广大顾客熟悉的产品。它广泛应用于空调系统、水循环系统、楼房给排水系统及各种输水场所。主要用来抽送清水及物理化学性质类似于水的液体。GD型管道泵与其它类型的离心泵比较有如下主要特点。
安装方便：泵与电机共轴，不需要调校曲线，可直接安装在管路上，不需要专门设计驳接管路。
结构紧凑：泵为立式直联离心泵，与普通单级离心泵比较，可节省占地面积50%以上，减少重量30%以上。
经济性好：与性能相同的普通单级离心泵相比，可节省购置及安装费用30%以上。
型号示例：
    GD（GDR）□—□ A
    |             |         |       |    |_______ 叶轮经过次切割
    |             |         |       |_________ 额定点扬程（M）
    |             |         |____________  泵口径（MM)
    |             |_________________热水管道泵
    |_______________________管道泵

结构性图:

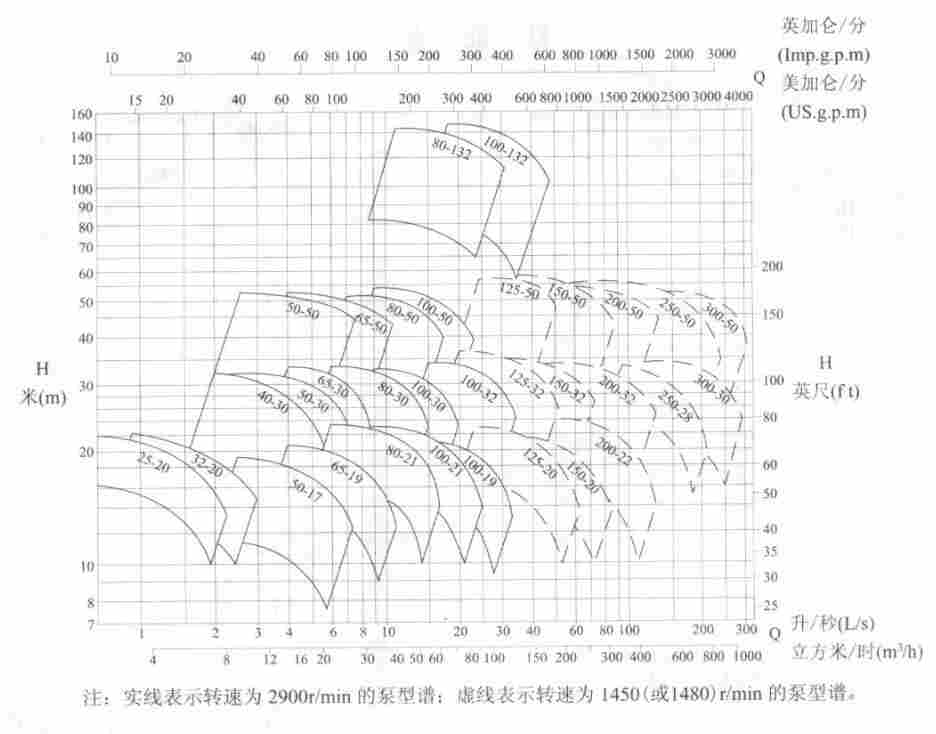

曲线图:

产品具体型号性能参数如下：

型  号	流量 (m3/h)	扬程 (m)	电机功率 (KW)	转速 (r/min)	进出口径 (mm)	叶轮直径 （mm）
GD25-15	2.4 3.6 5.4	16.5 15				115
GD25-20	2.4 3.6 6	22 20				128
GD32-20	3.6 6 8	22 20			2	128
GD40-15	7.2 11.4 15.6	17.5 15 12	1.1	2900	40	123
GD40-20	7.2 11.4 15.6	22 20				43
GD40-30	7.2 11.4 15.6	32 30 25	2.2	2900	40	157
GD50-10	9 15 19	12 10 8	0.75	2900	50	106
GD50-17	10 18 25	20 17				128
GD50-25	10 18 25	27 25 20	2.2	2900	50	146
GD50-30	10 18 25	32 30 23	3	2900	50	156
GD50-40	10 18 22	42 40 36	4	2900	50	180
GD50-50	10 18 22	52 50 46	5.5	2900	50	200
GD65-26	10 18 25	28 26 23	3	2900	65	150
GD65-30	10 25 30	33 30 25	4	2900	65	168
GD65-19A	13 22 28	14.5 13 11
GD65-19	18 25 36	20 19				28
GD65-40	18 25 30	45 40 36	5.5	2900	65	186
GD65-50	18 25 30	52 50 43	7.5	2900	65	197
GD80-32	18 30 40	35 35 26	5.5	2900	80	162
GD80-21	30 42 54	23 21 19	4	2900	80	138
GD80-30	30 42 54	33 30 23	5.5	2900	80	162
GD80-40	30 42 54	43 40 32	7.5	2900	80	186
GD80-50	30 42 54	53 50 42	11	2900	80	194
GD80-132E	37 62 74.5	84 82 80	30	2900	80	255
GD80-132D	39 65 77.4	94 92 90	37	2900	80	270
GD80-132C	41.4 69 82.8	107 105 103	45	2900	80	285
GD80-132B	43.5 73 87.5	118 115 112	55	2900	80	300
GD80-132A	46 76 92	130 127 124	55	2900	80	315
GD80-132	48 80 96	138 135				329
GD100-28	35 46 57	31 28 23	5.5	2900	100	150
GD100-30	35 56 68	33 30 25	7.5	2900	100	168
GD100-21	36 60 72	23 21				135
GD100-50A	30 50 60	49 45 42	11	2900	100	190
GD100-50	35 56 68	54 50 44				5
GD100-19A	55 80 100	18 16 12.5	5.5	2900	100	125
GD100-19	60 90 110	21 19				135
GD100-32A	60 90 115	30 28 23	11	2900	100	163
GD100-32	60 90 120	34 32 26				0
GD100-132E	60 100 120	86 83 80	45	2900	100	255
GD100-132D	64 107 128	91 88 84	55	2900	100	270
GD100-132C	67.5 113 135	97 93 89	55	2900	100	285
GD100-132B	71 119 142	109 105 100	75	2900	100	300
GD100-132A	74.5 124 149	122 117 112	75	2900	100	315
GD100-132	78 130 156	133 128 121	90	2900	100	329
GD125-20A	100 150 185	19 17			5	242
GD125-20	110 160 200	23 20				261
GD125-32A	90 135 175	30 26 19				00
GD125-32	100 150 190	36 32 24	22	1450	125	329
GD125-50B	80 135 162	44 41 37	30	1480	125	365
GD125-50A	87 145 174	53 47 44	37	1480	125	295
GD125-50	90 150 180	56 53 49	45	1480	125	409
GD150-20A	120 200 240	19 17				240
GD150-20	120 200 240	22 20			0	253
GD150-32A	110 180 220	29 26 22	22	1480	150	300
GD150-32	120 200 240	35 32 29	30	1480	150	329
GD150-50B	130 220 270	47 41 33	45	1480	150	375
GD150-50A	138 240 290	54 46 4				95
GD150-50	144 250 300	58 53 45	75	1480	150	409
GD200-22A	170 280 340	20 18				240
GD200-22	200 320 400	24.5 22			0	264
GD200-32A	200 300 370	32 30 27	37	1480	200	300
GD200-32	220 340 410	34 32 27	45	1480	200	315
GD200-50B	205 330 400	41 37 34	55	1480	200	350
GD200-50A	230 370 440	51 46 42	75	1480	200	385
GD200-50	270 380 460	57 52 47	90	1480	200	409
GD250-28A	345 580 720	30 25				315
GD250-28	360 600 750	33 28 20.5	75	1480	250	329
GD250-50C	300 500 625	37.5 34 28.5	75	1480	250	340
GD250-50B	325 540 675	46 41 33.5	90	1480	250	370
GD250-50A	345 580 720	52 46 40	110	1480	250	395
GD250-50	360 600 750	57 52 44				09
GD300-30B	410 680 820	22.5 21				280
GD300-30A	450 760 900	28 26 19	75	1480	300	310
GD300-30	480 800 960	32 30 21	90	1480	300	329
GD300-50B	420 700 830	39 37 30	110	1480	300	355
GD300-50A	445 740 890	45.5 43 33.5				80
GD300-50	480 800 960	53 50 39				09

声明：1、以上信息仅供参考之用，各项性能参数以实为准；

      2、产品如有调整，恕不另行通知
