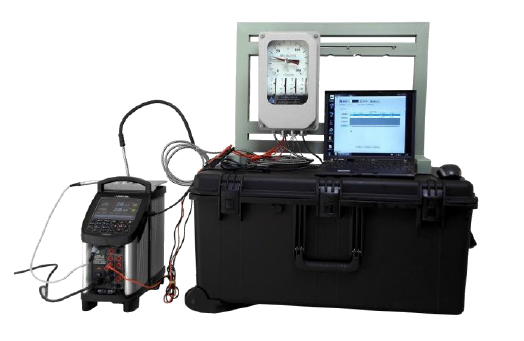

DTCS-800-158B-SF230F 温度自动校准系统
“DTCS-800-158B-SF230F 温度自动校准系统”是专门针对电网公司供电局用户量身定制的温度自动化校准解决方案。
本系统完全符合国内温度规程，并具有自动化程度高、操作简便易学和工作效率高等特点，系统可以实现对主变压器检修工作中涉及到的热电阻、压力式温度计、温控开关、电流式温度变送器、电压式温度变送器的自动化校准和数据处理。

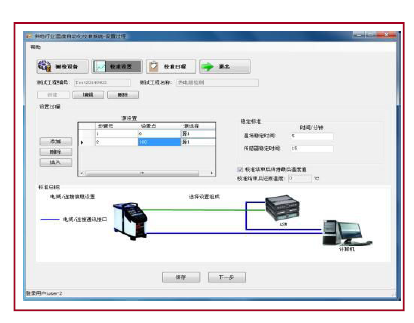

全自动数据采集系统，真正实现校准过程自动化
DTCS-800 温度校准软件可实现自动控制过程，实时采集
温度数据，自动处理数据、并且完成校验结果判断与证书输出。
功能特点：
根据规程编写
自动控制过程，自动处理数据、结果判断与证书输出
全数据库管理数据
可以自定义报表样式、输出报表
自带报表输出编辑器
预留企业ERP 软件数据库接口
可同时兼容AMETEK JOFRA 全系列温度校准仪和扫描开关

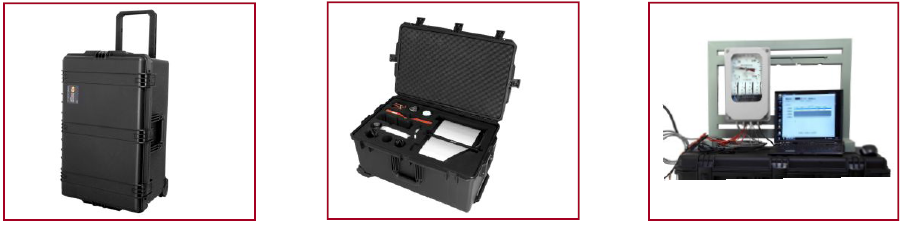

便携
便携拉杆箱、定制的校验支架，方便在现场进行校验
定制的便携拉杆箱，合理的仪器安放位置，让干体液槽两用温度校准仪、扫描开关以及所有配件的运输
变得方便、安全、可靠。机箱放倒即为一个工作台面，专门设计的校验支架，用以固定被校仪表的位置，
方便校验。

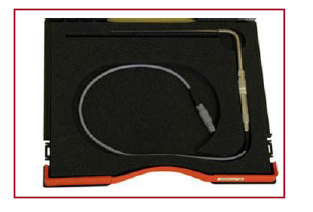

智能参考探头，高的精度
STS200A-916E 外接标准温度计提供高达±0.04℃的校准精度，内置芯片保存了校准数据（温度修正参数）等信息。这是一个真正的即插即用校准系统，不在实验室内使用时也可保证校准的高精度。

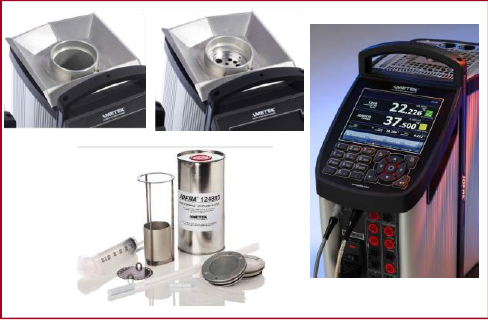

模拟主变测温环境
RTC-158B 干体液槽两用温度校准仪提供稳定精
确的温度场，真实模拟主变测温环境。有以下突出优点：
的双区加热技术配合DLC 动态负载补偿
技术，确保了的温度一致性
作为液槽使用，可容纳外形不规则的温度传感器
4-20mA 信号测量，附24VDC 供电
从计算机下载工单和上传结果
MVI-供电稳定电路，并且具有温度稳定提示和自
动步进功能，方便校验

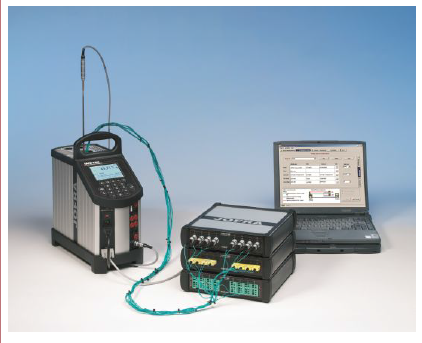

通过扫描开关扩充测量通道，可同时对8 个温度传感器进行校验
ASM-801 系列扫描开关可扩充测量通道，从而实现同时对8 个温度传感器进行校准，每通道具有冷端补偿功能，
可传输大30V，30mA 模拟信号，可以测量热电阻、热电偶、温度变送器、电压、电流、电阻等，与DTCS-800
温度校准软件，干体炉组成自动校准系统，可以大大节省时间，提高工作效率。
选型示例：
系统名称：DTCS-800-158B-SF230F（完整型）温度自动校准系统
主要功能：本系统主要针对主变压器检修工作中涉及到的热电阻、压力式温度计、温控开关、电流式温度变送器、
电压式温度变送器的自动化校验和数据处理。

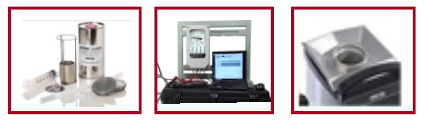

配置清单：
序号名称型号数量厂家
1 便携式液槽温度校准仪RTC-158B-SF230F 1
美国阿美特克
AMETEK
2 中文校准软件DTCS-800 1
3 扫描开关（带冷端补偿） ASM-801A 1
4 参考铂电阻STS-200A-916H 1
5 校准支架ZJ-158 1
6 液槽套件YC-158 1
7 通讯电缆Mini-USB,RS-232 2
8 电测线2
9 电源线1
10 电源适配器1
11 说明书3
12 工厂校准证书3
13 仪器箱YQX-158 1
14 笔记本电脑1 客户选择
技术规范：
温度范围-22～155℃
精度±0.04℃
稳定性±0.01℃
显示分辨率1℃/0.1℃/0.01℃/0.001℃可调
径向一致性0.015℃
外接参考探头类型/精度四线Pt100 /±0.03℃（-150~320℃）
使用介质硅油或水
校验腔（校验套管）规格Φ63.5×160mm
升温时间（环境温度到高温度≤51 min
降温时间（高温度到50℃） ≤33min
搅拌速度（可调） 0-50 r/s
扫描开关传输速率115200Baud
扫描开关更新速率0.5Ch/s-5 Ch/s
开关测试（干触点） 5V，2.5mA
内部回路供电24VDC±10%，大28mA；
通讯接口USB、RS-232 和DTCS-800 控制软件
自动步进可设置20 步，各点保持时间可调，可储存校准结果
功率＜450W
尺寸长366mm，宽171mm，高363mm
重量≤15kg
工作电压AC220±10%
工作频率50±1Hz
