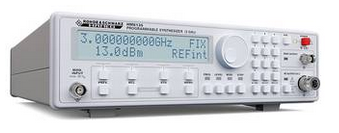

HM8135-X 射频信号发生器
主要特点
HM8135/HM8135-X射频源(1Hz～3G)
产品特点
—频率范围：1Hz至3GHz
—输出功率：-135dBm至+13dBm
—频率分辨率：1Hz(准确度0.5ppm)
—用于外部基准时钟的输入(10MHz)
—调制模式：AM、FM、脉冲、Φ、FSK、PSK
—快速脉冲调制：典型值200ns
—内部调制器10Hz至200kHz
—高光谱纯度
—标配USB/RS-232接口(可选：IEEE-488)
—HM8135：TCXO（温度稳定性±0.5×10-6）HM8135-X：OCXO（温度稳定性±1.0×10-8）
详细介绍
技术指标
频率
范围： 1Hz至3GHz
分辨率： 1Hz
稳定时间： <10ms
参考时钟频率10MHz
HM8135： TCXO
稳定性(0至50°C)： ≤±0.5ppm
老化： ≤±1ppm/年
HM8135-X： OCXO
稳定性： ≤±1×10-8
老化： ≤±5×10-8/年
内部参考时钟输出： (后面板)
电平： TTL
外部参考时钟输入： (后面板)
电平： >0dBm
频率： 10MHz±20ppm
频谱纯度(不带调制)
谐波： ≤-35dBc(典型值)
非谐波： ≤-50dBc(离载波15kHz)
次谐波： ≤-50dBc(典型值)
相位噪声： (离载波20kHz)
16MHz： ≤-120dBc/Hz
16至250MHz： ≤-95dBc/Hz
250至500MHz： ≤-105dBc/Hz
500至1000MHz： ≤-100dBc/Hz
1至2GHz： ≤-95dBc/Hz
2至3GHz： ≤-90dBc/Hz
残余FM： 典型值<4Hz；≤6.5Hz(0.3-3kHz带宽)
残余AM： 典型值<0.06%(0.03-20kHz带宽)
(1GHz下的典型相位噪声)
输出电平
范围： -135至+13dBm
分辨率： 0.1dB
准确度(f<1.5GHz；电平>-120dBm)：
电平>-57dBm： ≤±0.5 dB
电平<-57dBm： ≤±[0.5dB+(0.2×(-57dBm-电平)/10]
准确度(f>1.5GHz；电平>-120dBm)：
电平>-57dBm： ≤±0.7dB
电平<-57dBm： ≤±[0.7dB+（0.5×(-57dBm-电平)/10]
阻抗： 50Ω
VSWR： f≤1GHz：≤1.5
f>1GHz：≤2.5
调制源
内部： 10Hz-200kHz正弦波
10Hz-20kHz方波、三角波、锯齿波
分辨率： 10Hz
外部： (输入位于前面板上)
阻抗： 10kΩII50pf
输入电平： 2Vpp(满刻度)
耦合： AC或DC
输出： 前面板
电平： 2Vpp
阻抗： 1kΩ
幅度调制(电平≤+7dBm)
源： 内部或外部
AM深度： 0-
分辨率： 0.1%
准确度： ±4%读数±0.5%(AM深度≤80%，fmod≤50kHz ）
外部频率响应(至-1dB)： 10Hz至100kHz(对于AC)
失真： <2%(AM深度≤60%，fmod≤1kHz)
<6%(AM深度≤80%，fmod<20kHz)
频率调制
源： 内部或外部
偏差： ±200Hz至400kHz(取决于频带)
分辨率： 100Hz
准确度： ±3%+残余FM(fmod≤5kHz)
±7%+残余FM(5kHz<100KHZ) < P>
外部频率响应(至-1dB)：
DC耦合： 0至100kHz
AC耦合： 100Hz至100 kHz
失真： <1%(偏差≥50kHz，1kHz时)
<3%(偏差≥10kHz)
相位调制
源： 内部或外部
偏差： <16MHz0至3.14rad
>16MHz0至10rad
分辨率： 0.01rad
准确度： ±5%至1kHz+残余PM
外部频率响应(至-1dB)：
DC耦合： 0至100kHz
AC耦合： 100Hz至100kHz
失真： <3%(fmod=1kHz，偏差=10rad)
FSK 调制
范围(F0-F1)： 16至3000MHz
模式： 2个FSK电平
数据源： 外部
大速率： 10kbit/s
移位(F1-F0)： 0至10MHz
分辨率： 100Hz
准确度： 参见FM下的内容
PSK调制
模式： 2个PSK电平
数据源： 外部
大速率： 10kbit/s
移位(Ph1–Ph0)： <16MHz：0至±3.14rad
>16MHz：0至±10rad
分辨率： 0.01rad
准确度： 参见PM下的内容
脉冲调制
源： 外部(后面板)
动态范围： f<2GHz:>80dB
f>2GHz:>55dB
上升/下降时间： <50ns(典型值<10ns)
延时： <100ns
大频率： 2.5MHz(典型值5MHz)
输入电平： TTL
扫描模式
范围： 1MHz至3000MHz
深度： 500Hz至2999MHz
扫描时间： 20ms至5s
触发： 内部
保护功能： 该合成器可防护施加在RF输出上高达1W(50Ω)的反向功率，并可防护高达±7V的直流电压。保护机制可将输出断开，直到通过手动将输出重新待命。
更多信息
接口： USB/RS-232(标准)，IEEE-488(可选)
配置存储： 10
安全等级： 安全等级I(EN61010-1)
电源： 115/230V±10%，5060Hz
功耗： 大约40VA
工作温度： +10至+40°C
大相对湿度： 10至90%(无冷凝)
尺寸(宽×高×深)： 285×75×365 mm
重量： 大约5kg
订购信息
HM8135：射频信号源，TCXO（温度稳定性±0.5×10-6）
HM8135-X：射频信号源，OCXO（温度稳定性±1.0×10-8）
标准附件
含操作手册；电源电缆；CD
可选附件
HO880：IEEE-488接口，电气隔离
HZ13：USB接口线缆1.8m
HZ14：接口线缆，串行接口1:1
HZ20：适配插头，BNC转香蕉头
HZ21：适配插头，N（公）转BNC（母）
HZ24：50Ω衰减器（3/6/10/20dB）
HZ33：测试线缆50Ω，BNC/BNC，0.5m
HZ34：测试线缆50Ω，BNC/BNC，1.0m
HZ42：19"机架安装套件2RU
HZ72：GPIB线缆2m
