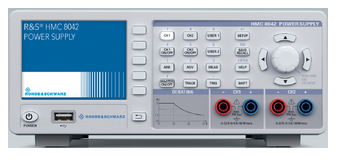

技术指标HMC804X 可编程线性直流电源
型号 HMC8043 HMC8042 HMC8041
输出功率 100W
大功率(每通道) 33W 50W 100W
输出电压 0～32V
输出电流 3Amax 5Amax 10Amax
输出通道数 3 2 1
线电阻补偿(传感功能)
恒定电压 ＜0.02%+3mV ＜0.03%+5mV ＜0.03%+5mV
恒定电流 ＜0.03% 200μA ＜0.03% 200μA ＜0.03% 200μA
电压纹波(20Hz～20MHz) 450μVrms/4mVpp
电流纹波(20Hz～20MHz) 典型值＜1mArms
响应时间(10%～90%负载调整) 1ms(±20mV)
远程操作大电压 1V
可编程精度(23℃±5℃)
电压 ＜0.05%+2mV
电流 0.05%+2mA 0.1%+5mA
回读精度(23℃±5℃)
电压 ＜0.05%+2mV
电流 0.05%+2mA 0.05%+7mA 0.05%+4mA
分辨率
电压 1mV
电流 0.1mA(I＜1A) 1mA(I≥1A)
接地电压 250Vdc
反相电压 大33V
相反电压 大0.4V
在相反电压情况大允许电流 3A
辅助性能HMC804X 可编程线性直流电源
前输出端 4mm的安全插座
后输出端 万可公头笼式弹簧夹连接器(70)，8x2-pole，引脚间距3.5 mm
温度系数 电压：＞0.02%+3mV 电流：＞0.02%+3mA
输出电压过载在关闭交流电源和通道输出时 100mV
温度保护 是
电压编程速度(在1%漂移范围内)
正电压变化
无负载 10ms+μC-time
电阻负载 10ms+μC-time
负电压变化
无负载 500ms+μC-time
电阻负载 10ms+μC-time
命令处理时间 ＜30ms
过电压保护 是
过功率保护 是
功率表 是
斜升 是
斜升时间 10ms～10s
电子保险HMC804X 可编程线性直流电源
熔断器激活时间 ＜100us
熔断 <100us+trip time of
ed channel
保险延迟 10ms～10s
模拟接口
4～20mA分流电阻 250Ω
0～10V输入电阻 ＞10kΩ
更新速率V/I接口 10/s
响应时间V/I接口 ＜150ms
触发电平 TTL
触发响应时间 ＜1ms
分辨率 14bit
任意波(EasyArb)
参数 电压、电流、时间和插值
点的数目 512
停留时间 10ms～10min
重复率 连续或突发模式：在1～225可变
触发 通过键盘或接口手动
记录
采样速度 1000，100，10，1～3600Sa/s
分辨率 1mV/0.1mA(＜100Sa/s);
10mV/1mA(1000Sa/s) 1mV/1mA(＜100Sa/s);
10mV/10mA(1000Sa/s)
存储 内部存储器和外部存储器(USB棒)
点的大数量 通过存储器来限制
定序
同步性 ＜100us
每通道延迟 1ms～60s
远程接口 USB-TMC，USB-CDC(虚拟COM)，LAN(LXI)，GPIB(可选)
其它
输入电源选项 100-240 VAC ±10% 50/60Hz
大输入功率 200W
保险丝 T3，15L，250V
操作温度 0℃～40℃
保存温度 -20℃～70℃
湿度 5～80%
显示 3.5寸 QVGA
尺寸 222×88×280mm
重量 2.6kg
定购信息
HMC8041：1路0～32V/10A，100W可编程，USB/网口，带U盘驱动端口
HMC8041-G：同HMC8041，含GPIB接口
HMC8042：2路0～32V/5A，100W可编程，USB/网口，带U盘驱动端口
HMC8042-G：同HMC8042，含GPIB接口
HMC8043：3路0～32V/3A，100W可编程，USB/网口，带U盘驱动端口
HMC8043-G：同HMC8042，含GPIB接口
标配附件
电源线、操作手册、软件光盘
可选配件
HZC95：2HE 19"安装机架
HZC40：插座式连接器，带弹性插入，8x2孔
OI488.2：2米IEEE-488(GPIB)接口线缆
B-18-*：0.5米长可迭加连接线(10种颜色可选)
