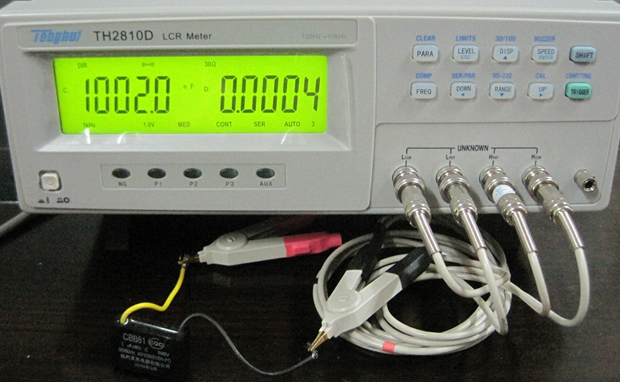

同惠LCR数字电桥 TH2810D 元件测试仪TH2810D 大屏幕LCDTH2810D
性 能 特 点
■ 带背光大字符LCD显示
■ 简便操作与强大功能的合理结合
■ 采用SMT表面贴装工艺
■ 较快的测量速度(80ms/次)
■ 读数稳定性好
■ 30Ω、100Ω两种输出阻抗
■ 五档分选及HANDLER接口
■ 提供RS-232C通讯接口
■ 可选配RS232C操作软件
上海秀芹电子仪器有限公司
孔德胜
QQ:729946424
■ TH2810D型 LCR 数字电桥是新研制的低频元件测量的换代产品， 其中应用多项元件测量的新技术，大字符 LCD 显示，采用 SMT 贴片工艺，操作方便，外形美观。可满足生产线质量保证、进货检验及自动化生产的需要。 RS 232C 接口可为用户提供远程控制及测试数据的统计和分析。
测试参数: L-Q，C-D， R-Q
测试频率: TH2811C 100 Hz，1 kHz，10 kHz
测试电平: 0.3 Vrms
基本准确度: 0.25%
显示范围:TH2811C R 0.0001 Ω — 99.99 MΩ
C 0.01 pF — 19999 μF
L 0.01 μH — 9999 H
D 0.0001 — 9.999
Q 0.01 — 9999
测量速度（次/秒): 约5次/秒
等效电路: 串联，并联
量程方式: 自动, 保持
校准功能: 开路, 短路清零
测量端: 5端
显示方式: 直读
工作温度, 湿度: 0℃ — 40℃, ≤90% RH
电源要求: 198 V — 242 V AC, 47.5 Hz — 52.5 Hz
功耗: ≤20 VA
尺寸(W×H×D): 350 mm×110 mm×340 mm
重量: 约3.5 kg
上海秀芹电子仪器有限公司
孔德胜
QQ:729946424
技术指标:
|
产品型号： |
TH2810D- |
||||||||||||||
|
LCR测试仪系列 |
|||||||||||||||
|
LCR测量参数 |
|Z|,R,C,L,D,Q |
||||||||||||||
|
测试频率 |
100Hz,120Hz,1kHz,10kHz |
||||||||||||||
|
测试电平范围 |
0.1Vrms,0.3Vrms,1Vrms |
||||||||||||||
|
输出阻抗 |
30Ω，100Ω可选 |
||||||||||||||
|
基本准确度 |
0.1% |
||||||||||||||
|
测量速度或测试时间 |
快速: 12, 中速: 5.1, 慢速: 2.5 (次/秒) |
||||||||||||||
|
等效电路 |
串联方式, 并联方式 |
||||||||||||||
|
量程方式 |
自动, 保持 |
||||||||||||||
|
触发方式 |
内部, 手动, 外部 |
||||||||||||||
|
清零功能 |
开路 / 短路扫频清零 |
||||||||||||||
|
比较器功能 |
NG, P1, P2, P3, AUX,五档分选及按档讯响 |
||||||||||||||
|
接口 |
RS232C, Handler |
||||||||||||||
|
|
||||||||||||||
|
显示器 |
带背光大字符LCD显示 |
||||||||||||||
|
测试端 |
5端法 |
||||||||||||||
|
显示方式 |
直读, ΔABS, Δ% |
||||||||||||||
上海秀芹电子仪器有限公司
孔德胜
QQ:729946424
随 机 附 件
型号 名称
TH26001 四端测试夹具
TH26012 四端开尔文测试电缆
TH26010 镀金短路板
