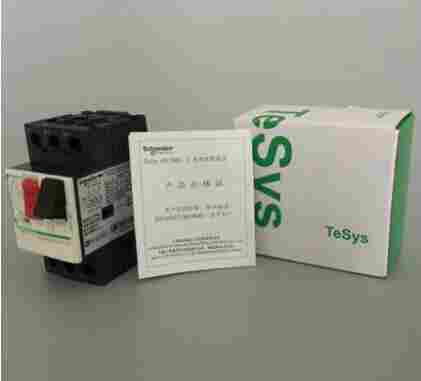

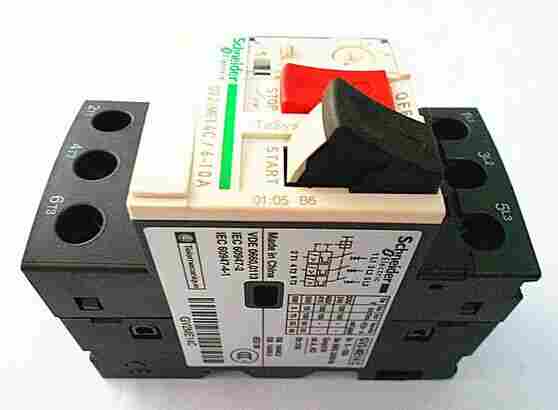

电动机保护断路器GV2-M32C
（联系）GV2/GV3 系列断路器符合IEC60947-2/GB14048?2 标准中带有隔离功能断路器的补充安全规定，充分满足对隔离电器的各项要求:
□ 冲击耐受电压6kV
□ 手柄绿色条纹显示触头处于切实分断状态
□ 断开位置可锁定
□ 良好的抗冲击性能
■ 高性能的Vigi GV2 漏电保护附件
Vigi GV2 漏电保护附件分为电磁式 (ELM) 和电式 (ELE) 两种形式，电式漏电附件采用高冗余、高耐压和高抗干扰性设计，经济性好，可靠性高，1P+N，2P 漏电附件可选280V 过压保护功能；电磁式漏电附件在动作原理上仅依赖于剩余电流，与线路电压无关，安全性更好，抗干扰性更高，环境适应性更广。Vigi C65 漏电保护附件与断路器拼装简单、方便，漏电附件采用防误配设计，可防止低额定值漏电附件与大额定值断路器组装在一起。
■ 快速闭合技术
GV2 系列断路器采用快速闭合设计，触头的闭合与操作者操作方式无关，这种设计将显著降低操作时电弧对触头的影响，提高断路器的电气寿命。当负载类型为电动机或变压器等高冲击性负载时，快速闭合技术使其效果和优势更加明显。
■ 多种电气附件和机械辅件
GV2 系列可根据用户需求选装多种电气附件，如OF 辅助接点、SD 报警接点、MX 或MX+OF 分励脱扣单元、MN 或MN s欠压脱扣单元、MV 过压脱扣单元等实现对断路器的远程监控和控制。机械辅件如旋转手柄、挂锁辅件、间隔件等使断路器的操作和用更加方便和安全。
■ 安装接线
GV2 系列采用隧道式接线端，这种方式易于使导线导入正确位置，压接更加牢固，可有效减少由于连接不良引起的端发热和烧毁。
GV2 系列端截面积对于额定值1~32A 断路器为25 mm2，40~63A 断路器可达35mm2，大于GB 和IEC 标准规定的参数，便于盘厂接线。
2, 施耐德GV2断路器的选型说明
施耐德GV2电动机断路器
产品简介：0.1~32A GV2-ME热磁断路器(按钮式)GV2-RS热磁断路器(翻动式)GV2-LS电磁断路器(翻动式)GV2-P热磁断路器(旋钮式)
具体介绍：
GV2系列具有标准的45mm宽度，多种把持方式和分断才干及附件，使其能满足各种类型的电动机把持与保护的需求。产品信息：特色：1.统一的45mm宽度设计，可与接触器完全匹配2.具有2种接线方式选择：螺钉端，簧端 3.短路、过载、缺相保护和隔离功能(GV2-LS只有短路保护) 4.不一样的型号具有不一样的分断才干：2-ME热磁断路器(按钮式)，15-100KA 2-RS热磁断路器(翻动式)，15-100KA 2-LS电磁断路器(翻动式)，15-100KA 2-P热磁断路器(旋钮式)，50-100KA
GV3系列作为GV2系列的延续，可提供两种控制方式和分断能力选择，GV2-P与GV2-L宽度仅为55mm，附件与GV2完全相同。 产品信息： 特 点： *宽度：GV3-ME 61.2mm GV3-L/P 55mm *提供不同的保护功能和额定电流： GV3-ME ：40A 65A 80A ，具有短路、过载、缺相保护和隔离功能 GV3-P：9-65A，具有短路、过载、缺相保护和隔离功能 GV3-L：25-65A，具有短路和隔离功能 *不同的型号具有不同的分断能力： GV3-ME 热磁断路器 （按钮式），35-100KA GV3-P 热磁断路器 （旋钮式）， 50KA GV3-L 电磁断路器 （旋钮式）， 50KA *GV3-P与GV3-L具有与GV2通用的附件 *提供的接线技术，确保长期可靠连接 *动力和控制接线分离，减少操作员工失误风险
电动机断路器
概述：
漏电保护断路器 GV2-ME01，高分断能力，业内同类产品当中分断能力高。 高标准：符合IEC60947-2和IEC60947-4-1标准的要求。功能齐全：具有隔离、短路保护、过载保护、缺相保护和直接控制功能；具有欠压脱扣、分励脱扣、故障显示、测试等辅助功能； IP55外壳，具有双重绝缘、防水、防尘等功能；门控旋钮，具有断电开门、ON/OFF可以锁定等功能..应用范围电动机直接起动、直接控制,短路＋热过载保护,需要实现一类、二类配合的应用场合。
漏电保护断路器 GV2-ME系列，高分断能力，业内同类产品当中分断能力高。 高标准：符合IEC60947-2和IEC60947-4-1标准的要求。功能齐全：具有隔离、短路保护、过载保护、缺相保护和直接控制功能；具有欠压脱扣、分励脱扣、故障显示、测试等辅助功能； IP55外壳，具有双重绝缘、防水、防尘等功能；门控旋钮，具有断电开门、ON/OFF可以锁定等功能..应用范围电动机直接起动、直接控制,短路＋热过载保护,需要实现一类、二类配合的应用场合。
型号：GV2-M05、06、07、08、10、14、16
额定电流：1--14A
特点：按钮操作，热磁型,卡轨安装。
另有辅助触点配套若干，购买请注明！
其他材料：产品描写
□当电动机断路器自行运作可手动把持(可通过按钮把持或旋钮把持)，连接接接触器时可远程把持；□电动机的保护由集成热继-电磁设备的断路器提供；□全体带电部件均已防护，无法由前面板直接由手指触摸；□具有欠压脱扣模块，使得断路器能在欠压条件下断开；□具有分励脱扣模块，该元件的断开可采用远程把持；□开放安装式和封闭式电动机断路器的操控器均可使用3个挂锁锁定在'N/C'地位。
特色：高分断才干，业内同类产品当中分断才干高。具有隔离、短路保护、过载保护、手动把持四项重要功能。具有隔离、短路保护、过载保护、缺相保护和直接把持功能。具有欠压脱扣、分励脱扣、故障显示、测试等辅助功能
施耐德电动机断路器GV2ME系列产品型号：
GV2，GV3系列断路器 价格面议
施耐德GV2马达保护断路器
施耐德GV3马达保护断路器
施耐德GV2M01C马达保护断路器
施耐德GV3M07马达保护断路器
施耐德GV2M02C马达保护断路器
施耐德GV3M08马达保护断路器
施耐德GV2M03C马达保护断路器
施耐德GV3M10马达保护断路器
施耐德GV2M04C马达保护断路器
施耐德GV3M14马达保护断路器
施耐德GV2M05C马达保护断路器
施耐德GV3M20马达保护断路器
施耐德GV2M06C马达保护断路器
施耐德GV3M21马达保护断路器
施耐德GV2M07C马达保护断路器
施耐德GV3M25马达保护断路器
施耐德GV2M08C马达保护断路器
施耐德GV3M40马达保护断路器
施耐德GV2M10C马达保护断路器
施耐德GV3M63马达保护断路器
施耐德GV2M14C马达保护断路器
施耐德GV3M80马达保护断路器
施耐德GV2M16C马达保护断路器
施耐德GV2M20C马达保护断路器
施耐德GV2M21C马达保护断路器
施耐德GV2M22C马达保护断路器
施耐德GV2M32C马达保护断路器
施耐德电动机断路器GV2-ME03C
施耐德电动机断路器GV2-ME04C
施耐德电动机断路器GV2-ME05C
施耐德电动机断路器GV2-ME06C
施耐德电动机断路器GV2-ME07C
施耐德电动机断路器GV2-ME08C
施耐德电动机断路器GV2-ME10C
施耐德电动机断路器GV2-ME14C
施耐德电动机断路器GV2-ME16C
施耐德电动机断路器GV2-ME20C
施耐德电动机断路器GV2-ME21C
施耐德电动机断路器GV2-ME22C
施耐德电动机断路器GV2-ME32C
施耐德电动机断路器GV2-PM01C
施耐德电动机断路器GV2-PM02C
施耐德电动机断路器GV2-PM03C
施耐德电动机断路器GV2-PM04C
施耐德电动机断路器GV2-PM05C
施耐德电动机断路器GV2-PM06C
施耐德电动机断路器GV2-PM07C
施耐德电动机断路器GV2-PM08C
施耐德电动机断路器GV2-PM10C
施耐德电动机断路器GV2-PM14C
施耐德电动机断路器GV2-PM16C
施耐德电动机断路器GV2-PM20C
施耐德电动机断路器GV2-PM21C
施耐德电动机断路器GV2-PM22C
施耐德电动机断路器GV2-PM32C
Tesys GV2系列电动机断路器型号：
GV2ME01C TeSys GV2 0.1~0.16A
GV2ME02C TeSys GV2 0.16~0.25A
GV2ME03C TeSys GV2 0.25~0.4A
GV2ME04C TeSys GV2 0.4~0.63A
GV2ME05C TeSys GV2 0.63~1A
GV2ME06C TeSys GV2 1~0.1.6A
GV2ME07C TeSys GV2 1.6~2.5A
GV2ME08C TeSys GV2 2.5~4A
GV2ME10C TeSys GV2 4~6.3A
GV2ME14C TeSys GV2 6~10A
GV2ME16C TeSys GV2 9~14A
GV2ME20C TeSys GV2 13~18A
GV2ME21C TeSys GV2 17~23A
GV2ME22C TeSys GV2 20~25A
GV2ME32C TeSys GV2 24~32A
Tesys GV2系列电动机断路器型号：
GV3ME07 TeSys GV3 1.6~2.5A
GV3ME08 TeSys GV3 2.5~4A
GV3ME10 TeSys GV3 4~6A
GV3ME14 TeSys GV3 6~10A
GV3ME20 TeSys GV3 10~16A
GV3ME21 TeSys GV3 16~20A
GV3ME25 TeSys GV3 20~258A
GV3ME40 TeSys GV3 25~40A
GV3ME63 TeSys GV3 40~63A
GV3ME80 TeSys GV3 56~80A
Tesys GV2系列电动机断路器
GV2PM01C TeSys GV2系列电动机断路器0.1~0.16A
GV2PM02C TeSys GV2系列电动机断路器0.16~0.25A
GV2PM03C TeSys GV2系列电动机断路器0.25~0.4A
GV2PM04C TeSys GV2系列电动机断路器0.4~0.63A
GV2PM05C TeSys GV2系列电动机断路器0.63~1A
GV2PM06C TeSys GV2系列电动机断路器1~0.1.6A
GV2PM07C TeSys GV2系列电动机断路器1.6~2.5A
GV2PM08C TeSys GV2系列电动机断路器2.5~4A
GV2PM10C TeSys GV2系列电动机断路器4~6.3A
GV2PM14C TeSys GV2系列电动机断路器6~10A
GV2PM16C TeSys GV2系列电动机断路器9~14A
GV2PM20C TeSys GV2系列电动机断路器13~18A
GV2PM21C TeSys GV2系列电动机断路器17~23A
GV2PM22C TeSys GV2系列电动机断路器20~25A
GV2PM32C TeSys GV2系列电动机断路器24~32A
GVAD0101 电动机断路器附件
GVAD0110 电动机断路器附件
GVAD1001 电动机断路器附件
GVAD1010 电动机断路器附件
GVAE1 电动机断路器附件
GVAE11 电动机断路器附件 正装
GVAE20 电动机断路器附件
GVAN11 电动机断路器附件 侧装
GVAN20 电动机断路器附件
GVAS225 电动机断路器附件
GVAS385 电动机断路器附件
GVAU225 电动机断路器附件
GVAU385 电动机断路器附件
GVAX385 电动机断路器附件
GK2AF01 电动机断路器附件
GV1G09 电动机断路器附件
GV1L3 电动机断路器附件
GV2AF01 电动机断路器附件
GV2AF3 电动机断路器附件
GV2AP03 电动机断路器附件
GV2AP04 电动机断路器附件
GV2G05 电动机断路器附件
GV2G254 电动机断路器附件
GV2G354 电动机断路器附件
GV2G445 电动机断路器附件
GV2G454 电动机断路器附件
GZ1E07N,EasyPact TVS热磁式电动机断路器，整定电流1.6-2.5A
GZ1E08N,EasyPact TVS热磁式电动机断路器，整定电流2.5-4A
GZ1E10N,EasyPact TVS热磁式电动机断路器，整定电流4-6.3A
GZ1E14N,EasyPact TVS热磁式电动机断路器，整定电流6-10A
GZ1E16N,EasyPact TVS热磁式电动机断路器，整定电流9-14A
GZ1E20N,EasyPact TVS热磁式电动机断路器，整定电流13-18A
GZ1E21N,EasyPact TVS热磁式电动机断路器，整定电流17-23A
GZ1E22N,EasyPact TVS热磁式电动机断路器，整定电流20-25A
GZ1E32N,EasyPact TVS热磁式电动机断路器，整定电流24-32A
GV3L50,进口施耐德GV3L50产品TeSys电动机电磁断路器50A
GV3L501,进口施耐德GV3L501产品GV3P电动机断路器,自带一个Ever
端
GV3L65,进口施耐德GV3L65产品TeSys电动机电磁断路器65A
GV3L651,进口施耐德GV3L651产品GV3P电动机断路器,自带一个Ever端
GV3ME80,进口施耐德GV3ME80产品TeSys电动机断路器，按钮控制，整定电流56-80A
GV3P13,进口施耐德GV3P13产品TeSys电动机断路器，整定电流13A
GV3P131,进口施耐德GV3P131产品GV3P电动机断路器,自带一个Ever端
GV3P18,进口施耐德GV3P18产品TeSys电动机断路器，整定电流18A
GV3P181,进口施耐德GV3P181产品GV3P电动机断路器,自带一个Ever端
GV3P25,进口施耐德GV3P25产品TeSys电动机断路器，整定电流25A
电动机保护器
电动机保护器的作用是给电机全面的保护控制，在电机出现过流、欠流、断相、堵转、短路、过压、欠压、漏电、三相不平衡、过热、接地、轴承磨损、定转偏心时、绕组老化予以报警或保护控制。
中文名 电动机保护器 外文名 Motor protector 别称: 马达保护器,电机保护器 功能: 电机过负载过电流等的保护作用 工作温度: -30℃～+70℃ 环境湿度: <90% 工作电源: AC220V/AC380V
目录
1 主要种类
2 选型方法
3 注意事项
4 发展趋势
5 技术参数
主要种类编辑
(一)热继电器是五十年代初引进苏联技术开发的金属片机械式电动机过载保护器。它在保护电动机过载方面具有反时限性能和结构简单的特点。但存在功能少，无断相保护，对电机发生通风不畅，扫膛、堵转、长期过载；频繁启动等故障不起保护作用。这主要是因为热继电器动作曲线和电动机实际保护曲线不一致，失去了保护作用。且重复性能差，大电流过载或短路故障后不能再次使用，调整误差大、易受环境温度的影响误动或拒动，功耗大、耗材多、性能指标落后等缺陷。
(二)温度继电器是采用双金属片制成的盘式或其他形式的继电器，具有结构简单、动作可靠，保护范围广泛等优点，但动作缓慢，返回时间长，3KW以上的三角形接法电动机不宜使用。如今在电风扇、电冰箱、空调压缩机等方面大量使用。
温度继电器与热继电器不同。温度继电器是装在电动机内部，靠温度变化时期动作的。而热继电器装在动力线上，靠电流热效应动作的。
(三)电式电动机保护器已由晶体管发展到集成电路至今已发展到微处理芯片厚模电路，从功能上一般分为断相保护、综合保护（多功能保护）、温度保护和智能保护。此类保护器具有节能、动作灵敏、度高、耐冲击振动，重复性好、保护功能齐全、功耗小等优点。
1.电动机保护器（电机保护器）是以检测线电流的变化（包括采取、正序、负序、零序和过流）为原则，可检测断相或过载信号。除具有断相保护功能外，还具有过负荷、堵转保护功能。
2.智能保护：集保护、遥测、通讯、遥控与一体的电动机保护装置，对电动机发生断相、过载、短路、欠压、过压和漏电等故障时实现保护，还具有电流电压显示，时间控制，软件自诊断，来电自恢复，自启动顺序，故障记忆，自琐和远传报警，显示故障时的电流、电压故障前后用代号闪烁示警，配置RS485通讯接口，实现计算机联。同时可监控、监测256台电动机工作等功能。
（四）电动机保护器在国民经济和节能事业中的重要意义
电动机保护器（电机保护器）是发电、供电、用电系统的重要器件。是跨行业、量大面广、节能效果显著的节能机电产品。几乎渗透到所有用电领域；是工业、农业和建设及人民生活正常生产和安全工作的重要保证，在国民经济和节能事业中有着不可替代的重要地位和作用。
《人民节约能源法》规定：“节能是指加强用能管理，采取技术上可行、经济上合理以及环境和社会可以承受的措施，减少从能源生产到消费各个环节中的损失和浪费，更加有效、合理地利用能源”；“节能发展经济的一项长远战略方针”。节能是系统工程。 据不完全统计，运行的1KW-320KW低压电动机数量为6000万台，占电用电量的70%以上，是工农业及商业系统中应用为广泛的动力设备。每年烧毁电动机数量约300万台，容量为10亿千瓦，每年仅电动机在烧毁过程中就耗电为数亿度，修理费高达数100亿元左右，造成停工停产损失竟达数100亿元。仅上述费用不算，还会造成电机修理后功率下降，耗电量大，性能变差直接影响企业正常生产。
按上述情况举例说明：
选型方法编辑
一、 选型基本原则
如今，市场上电动机保护产品没有统一标准，型号规格五花八门。制造厂商为了满足用户不同的使用需求派生出很多的系列产品，种类繁多给广大用户选型带来诸多不便，用户在选型时应充分考虑电动机保护实际需求，合理选择保护功能和保护方式，才能达到良好的保护效果，达到提高设备运行可靠性，减少非计划停车，减少事故损失的目的。
二、选型的基本方法
（一）与选型有关的条件：
电机保护的选型存在着电动机与保护器二者怎样合理配用关系，以下提供几个与保护有关的条件、因素，为用户选型时提供参考。
1、电机方面：要先了解的型号规格、电动机功能特性、防护型式、额定电压、额定电流、额定功率、电源频率、绝缘等级等。这些内容基本能给用户如何正确使用和维护及选型保护器提供了参考依据。
2、环境条件：主要指常温、高温、高寒、腐蚀度、震动度、风沙、海拔、电磁污染等。
3、电动机用途：主要指拖动机械设备要求特点，如风机、水泵、空压机、车床、油田抽油机等不同负载机械特性。
4、控制系统方面：控制模式有手动、自动、就地控制、远程控制、单机独立运行、生产线集中控制等情况。启动方式有直接、降压、星三角、频敏变阻器、变频器、软起动等启动方式。
5、其他方面：用户对现场生产监护管理是比较随意还是严谨，非正常性的停机对生产影响的严重程度等。
与保护器的选用有一定相关因素的还有很多，如安装位置、电源情况、与配电系统的配合等；还要考虑是对新购电动机保护配置，还是对电动机保护升级，还是对事故电动机保护的完善等；还要考虑电动机保护方式改变的难度和对生产影响程度；需根据现场实际工作条件综合考虑保护器的选型和调整。
（二）电动机保护器的常见类型
1、热继电器：普通小容量交流电机，良好工作条件，不存在频繁启动等恶劣工况，由于精度差，可靠性不能保证，不使用。
2、电型：检测三相电流值，整定电流值采用电位器旋钮或拔码开关操作，电路一般采用模拟式，采用反时限或定时限工作特性。保护功能包括过载、缺相、堵转等故障保护，故障类型采用指示灯显示，运行电量采用数码管显示。
3、智能型：检测三相电流值，保护器使用单片机，实现电动机智能化综合保护，集保护、测量、通讯、显示为一体。整定电流采用数字设定，通过操作面板按钮来操作，用户可以根据自己实际使用要求和保护情况在现场自行对各种参数修正设定，采用数码管作为显示窗口，或采用大屏幕液晶显示，能支持多种通讯协议，如ModBUS、ProfiBUS等，价格相对高些，用于较重要场合，如今高压电动机保护均采用智能型。
4、热保护型：在电动机中埋入热元件，根据电动机的温度进行保护，保护效果好，但电动机容量较大时，需与电流监测型配合使用，避免电动机堵转时温度急剧上升，由于测温元件的滞后性，导致电动机绕组受损。
5、磁场温度检测型：在电动机中埋入磁场检测线圈和温度探头，根据电动机内部旋转磁场的变化和温度的变化进行保护，主要功能包括过载、堵转、缺相、过热保护和磨损监测，保护功能完善，缺点是需在电动机内部安装磁场检测线圈和温度传感器。
（三） 保护器类型在电动机工作条件下的选择
1、对于工作条件要求不高、操作控制简单，监护、管理比较随意，停机对生产影响不大的单机独立运行电动机，可选用普通型保护器，因普通型保护器结构简单，在现场安装接线、替换、操作简单、方便，具有高等特点。
2、对于工作条件要求很高，安全性和连续性又很关键的，而自动化程度高，且需要专人控制、监护、管理，需组控的MCC系统中，应选用中、功能较全的保护器。
3、对于防爆电机，由于轴承磨损造成偏心，可能导致防爆间隙处摩擦出现高温，产生爆炸危险，应选择磨损状态监测功能。对于大容量高压潜水泵，由于检查维护困难，也应选择磨损状态监测功能，避免发生扫膛事故造成重大经济损失。
4、应用于有防爆要求场所的保护器，要根据应用现场的具体要求，选用相应的防爆型保护器，避免安全事故发生。
注意事项编辑
1．电机比过去更容易烧毁绕组，是由于绝缘技术的不断发展，在电机的设计上既要求增加出力，又要求减小体积，使电动机的热容量越来越小，过负荷能力越来越弱；再由于生产自动化程度的提高，要求电动机经常运行在频繁的起动、制动、正反转以及变负荷等多种方式，对电动机保护装置提出了更高的要求。另外，电动机的应用面更广。常工作于环境极为恶劣的场合，如潮湿、高温、多尘、腐蚀等场合。再加上电动机制造上的不规范，设备管理上的疏漏。所有这些，造成了如今的电动机比过去更容易损坏，尤其是过载、短路、缺相、扫膛等故障出现频率高
控保101电动机保护器
2．传统的保护装置保护效果不甚理想，是传统的电机保护装置以熔断器、热继电器为主。熔断器主要用于短路保护，熔断器电流的选择需考虑电动机的起动电流，所以单独使用熔断器保护电动机是不可取的。热继电器是应用广的电机过载保护装置，但热继电器灵敏度低、误差大、稳定性差，保护不可靠。事实也正是这样，尽管许多设备安装了热继电器，但电机损坏而影响正常生产的现象仍普遍存在。传统的保护装置还没有能够实现电动机的机械磨损监测、定转偏心监测的产品。
3、电机保护器如今已由过去的机械式发展为电式和智能型，灵敏度高，可靠性高，功能多，调试方便。可直接显示电动机的电流、电压、温度等参数，保护动作后故障种类一目了然，极大方便了故障的判断，有利于生产现场的故障处理和缩短恢复生产时间。另外，根据电动机气隙磁场进行电动机偏心检测技术使电动机磨损状态在线监测成为可能，通过曲线显示反映电动机偏心程度的值的变化趋势，记录两年时间该值的变化情况，可早期发现轴承故障，做到早发现，早处理，避免扫膛事故发生。
3．选用电动机保护装置的目的，既能使电动机充分发挥过载能力，又能免于损坏，而且还能提高电力拖动系统的可靠性和生产的连续性。在能满足保护要求的情况下首先考虑简单保护装置，当简单的保护装置不能满足要求时，或对保护功能和特性提出更高要求时，才考虑应用复杂的保护装置，做到经济性和可靠性的统一。具体的功能选择应根据综合考虑电动机的本身的价值、负载情况、环境好坏、电动机的重要程度、退出运行是否对生产系统造成严重影响等因素，力争做到经济合理。
4、 理想的电动机保护器不是功能多，也不是所谓的，而是应该实用的。那么何为实用呢？实用应满足可靠、经济、方便等要素，具有较高的性能价格比。那么何为可靠呢？可靠首先应满足功能的可靠，如过电流、断相功能必须对各种场合、各种过程、各种方式发生的过电流、断相均能可靠的动作。其次自身的可靠（既然保护器是保护别人的，尤其应具有很高的可靠性）必须具有对各种恶劣环境的适应性稳定性、耐久性。经济性：采用的设计、合理的结构，化、规模化的生产，降低产品成本，给用户带来极高的经济效益。方便性：必须在安装、使用、调整、接线等方面，尽可能的简易方便。
发展趋势编辑
（一）每年因维修电动机浪费电磁线约1亿公斤，若少生产1亿公斤电磁线（每公斤需用电33.4度）每年就可节约用电33.4亿度。
（二）电动机保护器（电机保护器）与企业经济效益关系计算公式如下：
Qs=电动机修理费×保护器可靠系数+电机拆装费+停工损失－保护器购买费－保护安装费
=(电动机修理费×保护器可靠系数－保护器购买费)+(电机拆装费+停工损失－保护安装费)
=(直接经济效益)+(间接经济效益)
例如：有一台55KW电动机，若烧坏后修理费为2500元，配置一台使用可靠系数为98%，售价为490元电动机保护器，它使电机免遭烧毁而产生的直接经济效益QZ为：
QZ=电动机修理费×保护器可靠系数－保护器购买费=2500×98%－490=1960（元）
直接节省比例：ρ=1960/2500×=78.4%
计算结果：用户购买电动机保护器的结果，能够节省了1960元，节省比例为78.4%。
电动机功率修理费（大约）购买电动机保护器（电机保护器）费用相对节省费用
10KW900元350元550元
20KW1300元380元920元
30KW1800元490元1310元
60KW3000元590元2410元
90KW5000元690元4310元
注：此处假设电动机保护器（电机保护器）的可靠系数为
技术参数编辑
触点容量 AC220V/5A AC380V/3A 电寿命大于1000000次
触点特性 触点J1常闭,触点J2常开,若需特制订做生产.
工作电压 AC220V、AC380V±15[%] 50HZ±2[%]其它规格订做生产.
允许误差 ±5[%]
分体显示 距离小于5米 标准配标为0.6米
外形尺寸 143mm×66mm×157mm
分体开孔 121mm×51mm
电流测量范围 1-400A
功 耗 小于 3 W
电流输出 4-20mA
起动闭锁延时 10秒-20秒反时限
过流跳闸时间 反时限特性(4-60秒)
断相跳闸时间 小于 2秒
过压跳闸时间 小于2秒(大于工作电压15[%])
漏电跳闸时间 小于0.2秒(漏电电压大于50V)
手动复位时间 2秒[1]
