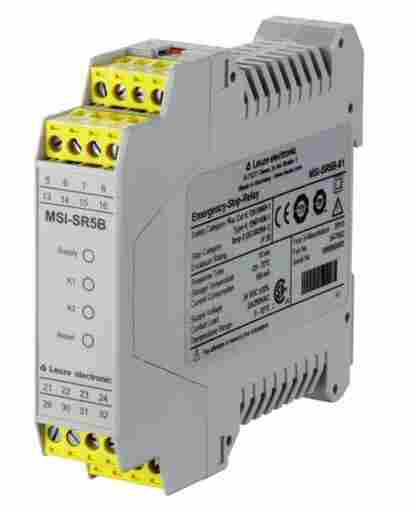

LEUZE安全继电器,MSI-SR5B-01安全控制元件
商品描述 MSI-SR5B-01 - 安全继电器
商品编号 547952
系列MSI-SR5B
功能双传感器监控, 交叉电路监控, 启动/重启 (RES), 任选, 自动启动/重启, 接触器监控(EDM)
重启自动, 手动
SIL3, IEC 61508
SILCL3, IEC/EN 62061
性能等级 (PL)e, EN ISO 13849-1
MTTFd73 年, EN ISO 13849-1
PFHD1E-08 每小时
PFHD, nop = 48000.00000001 每小时
PFHD, nop = 288000.00000002 每小时
PFHD, nop = 864000.00000005 每小时
使用寿命20 年, EN ISO 13849-1
分类4, EN ISO 13849
停止类别0, IEC/EN 60204-1
AC1下B10d(电阻负载)400,000 周期数
DC13下B10d(电感负载)4,000,000 周期数
保护电路熔接开关量输出，上级
大开关频率3600 开关循环/小时
每个电流通路的大连续电流2 A
大输入电流150 mA
供电的外部保护200 mA 延迟动作
每个电流通路的外部触点熔断保护5 A 快速动作，或3.15 A 延迟动作
大允许输入线路电阻30 Ω
供电电压24 V, DC, -20 ... 20 %
大电流消耗无外部载荷
安全输出回路数(OSSD)2 光束
安全开关量输出
类型安全输出回路OSSD
电压类型DC
安全开关量输出1
开关元件继电器, NO
安全开关量输出2
开关元件继电器, NO
采集延迟, 自动起动350 ms
采集延迟, 手动起动50 ms
衰减延迟10 ms
大测试脉冲接收1 ms
传感器两个通道之间的大时窗60 ms
连接数量1 光束
可连接安全传感器(AOPD)直到2 AOPD 4型、3型或2型自测
可连接电动机械安全门锁安全开关, 急停指令装置，通道1和2
类型端子
功能连接到设备
端子类型螺栓端子
引脚数16 个引脚
连接截面0.2至2.5 mm²
尺寸（宽 x 高 x 长）22.5 mm x 99 mm x 114.1 mm
外壳材料塑料, PA 66
净重170 g
外壳颜色灰色
紧固类型扣装
机械寿命10,000,000 开关循环
显示类型LED
LED数4 光束
环境温度，工作0 ... 55 °C
环境温度，储藏-25 ... 70 °C
相对湿度(不凝结)0 ... 95 %
防护等级IP 20 (端子), IP 40 (外壳)
安全等级II
LEUZE安全继电器,MSI-SR5B-01安全控制元件
LEUZE光电传感器，LEUZE安全光幕，LEUZE检测光幕
到高端系列激光测距传感器，到条码阅读器，到RFID产品，
到光学数据传输系统，到长距离定位系统，
德国LEUZE成立于1963年，有着丰富的产品线，传感器应用，
传感器产品从简单的光电开关，德国LEUZE劳易测传感器,
到要求严格的安全防护传感器及系统，应有Z尽有。
特点：
这里必须使用接口。除了可靠性高、使用寿命长以外，
MSI继电器的机械和电气设计考虑到这类要求
可集成应用于多种故障连接环境下。节省空间，稳定可靠
构造尺寸小也是它常常被采用的原因。
使用MSI系列安全继电器，可根据具体用途把光电安全传感器
或安全开关连接到设备控制系统的安全电路。
并加以发挥。产品还支持经济的安全方案，
型号一览：
MSI-SWC
MSI-mxE/Rx
MSI-RM2
MSI-mx/Rx
MSI-s/R
MSI-SR4
MSI-i/R
MSI-ix/Rx
MSI-m/R
MSI-mE/R
MSI-SR5
MSI-M/R
MSI-SR5 停产，替代MSI-SR5B-01
