罗斯蒙特 3100 系列液位变送器 (3101 3102 3105)
罗斯蒙特 3100 系列超声波液位变送器是一款既 可靠 又 经济高效的非接触式测量解决方案。无数事例证明，配备的软件和电子元件的超声波技术可在各种应用中提供高可靠性的测量。
罗斯蒙特 3101 是一款基本的液位测量方案，适用于简单液位测量应用。罗斯蒙特 3102 可提供2 路继电器信号输出，实现本地控制功能。对于危险场所的应用， 可选择通过了本质安全的3105 。

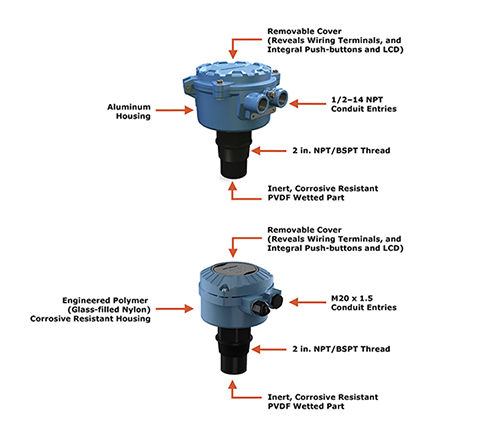

现在还可提供工程聚合材料（玻璃填充尼龙）外壳选项，用于腐蚀性恶劣环境。它坚固、轻盈，抗腐蚀。
罗斯蒙特 3100 系列超声波液位变送器是一款经济高效的测量解决方案，适用于各种应用。它没有活动部件，采用耐腐蚀性 PVDF 接液材料以及非接触式测量方法。因此，它几乎不需要维护。它不受液位介电常数、粘度和密度变化的影响。此外，3100 系列还具有以下优点：
变送器可采用 螺纹式或 法兰式过程连接，安装起来非常方便。它们可直接安装到容器上，也可安装到液面上方合适的托架上。请参阅产品数据表 00813-0100-4840（在Documentation [文档]选项卡中）以了解托架和法兰安装附件的信息（见插图）。
组态可通过就地操作员界面（一体式按钮和 LCD）或 HART® 组态工具进行，例如 现场手持通讯器或 AMS™ Suite：智能设备管理器。通过预编程和罐容表可轻松进行组态。
变送器可与提供电源和全面的控制选项的 罗斯蒙特 3490 系列墙壁安装和面板安装式通用控制单元共用。
罗斯蒙特 3102 配有两个一体式继电器，从而增强了本地控制功能。
一体式和可选分体式安装温度传感器可自动修正温度影响。
| 主要规格 | |
| 测量原理 | 超声波，传播行程时间技术 |
| 测量范围 |
罗斯蒙特 3101 为 8 m (26 ft) 罗斯蒙特 3102 和 3105 为 11 m (36 ft) |
|
精度 （在参考条件下*） |
罗斯蒙特 3101： <1 m (3.3 ft) 为 ± 5 mm (0.2 in.)； >1 m (3.3 ft) 为 ± 0.5% 测量距离 罗斯蒙特 3102 和 3105： <1 m (3.3 ft) 为 ± 2.5 mm (0.1 in.)； >1 m (3.3 ft) 为 ±0.25% 测量距离 |
| 液位分辨率 | 优于 1 mm (0.04 in.) |
| 盲区 | 0.3 m (12 in.) |
| 显示器 | 用于配置的标准 4⁄5 位显示器 |
| 输出 |
3101 为模拟量 4-20mA 输出 3102 和 3105 为模拟量 4-20mA 叠加数字 HART® 输出 |
| 输出变量 |
3101 的液位 3102 和 3105 的液位、距离、体积和开放通道流量 |
|
配置工具 （仅限 3102 和 3105） |
AMS、现场手持通讯器、罗斯蒙特 3490 系列控制单元，或任何其他的 DD 或 EDDL 兼容的主机 |
| 外壳（机身和盖子）材质 |
聚酯漆涂层压铸铝材，或 工程聚合材料（玻璃填充尼龙）外壳 |
| 接液材质 | PVDF |
| 外壳防护 |
铝质外壳为 NEMA 4X、IP66 （要求使用合适额定值的电缆密封接头/堵塞器 – 未提供） |
|
玻璃填充尼龙外壳为IP 66/67 （使用提供的电缆密封接头/堵塞器） |
|
|
危险场所 （仅限 3105） |
本质安全（ATEX、CSA、IECEx 和 FM） |
| 完整规格 | 请参阅 产品数据表(PDF @ 620KB) |
| * 温度：20 °C (68 °F)；压力：1013 mbar（大气压）；相对湿度：50%；平静稳定的液体表面。 | |
