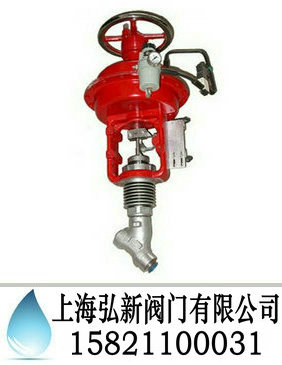

气动疏水阀

气动疏水阀应用范围：
气动疏水阀特别适用于火电站系统中，作为接通或截断介质使用。

气动疏水阀结构特点：
1、阀门上部由阀盖和填料箱组成，利于快速拆装以及在原地维修。倾斜阀杆的构造和佳的流道形状设计使介质近于直线的方式，阀门具有佳的Cv值，产生比其它形式阀门更低的压降。
2、阀门本体上以特殊工艺堆焊硬质合金密封面（密封面表面经过整体硬化处理），结构更紧凑。锥形密封面设计使较小的轴向力就可密封，能提供可靠的密封和长久的使用寿命。
3、采用阀体中腔导向的阀瓣具有上下两个导引环，阀瓣的顶部和底部同时导向，构成全程在阀体中腔导向的活塞式阀瓣，可以消除因各种受力不当产生的卡死，表面擦伤，阀杆弯曲，阀瓣振颤等现象。阀瓣底部的导引环将90%的流体以接近直线的方式通过，有效地消除所有侧面冲击引起的不良反应。这些特点使该阀门很适用于电站蒸汽快速“排放”和“疏水”系统。
4、阀瓣密封面堆焊硬质合金，该合金具有的机械特性，耐磨损，耐冲蚀，可保持阀门长久的使用寿命。
5、阀杆填料采用进口的特种填料，能起到佳的防漏效果，并且经久耐用，拆装方便。填料箱与阀体处的密封采用夹316高目柔性石墨垫，以预定的扭矩进行装配安全可靠，杜绝外漏。
6、采用气动装置作为执行机构对阀门的控制安全有效.
7、填料箱采用特殊结构设计，保证足够的强度和良好的热学特性。

气动疏水阀标准规范：


气动疏水阀零件材料与工况：

气动疏水阀结构尺寸：
