| 如今随着我国经济与科技的大发展,阀门的品种也在不断增加,应用阀门的行业也越来越多,如石化行业、炼油行业、核电行业、火电行业等都有广泛的使用。而越来越多的行业应用也对阀门有更多新的要求,对阀门质量与技术要求也越来越高,下面标柏就带您来看一下阀门在各行业中的发展前景。石化行业:石化行业的竞争一直都很激烈,对阀门设备的要求也为严格,未来的阀门将配合产业自动化,促进阀门设备体水平提高,发展多功能、高效率、低消耗的石化阀门设备。我国石化企业每年的年产值都在千亿,这就说明我国有很大的阀门市场,我们应该从市场变化的角度去考虑,要保证稳中求发展。 |
|  | |
| 型 号:J11F、J41F、J61F |
| 口 径:DN15-1200 |
| 压 力:0.1-32Mpa |
| 连接形式:螺纹、法兰、焊接 |
| 结构形式:直通式 |
| 密封结构:软密封、硬密封 |
| 可选驱动:手动、蜗轮、气动、电动 |
| 材质可选:铸铁、铸钢、不锈钢 |
| 上海弘新阀门厂有限公司 |
| 电 话: |
| 传 真: |
| 手 机: |
| |
| |
| 地 址:上海松江工业区南乐路 |

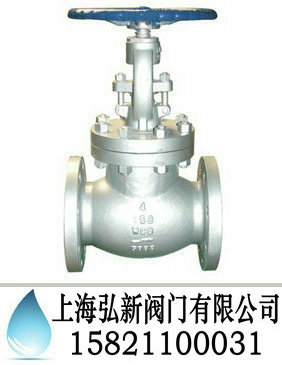

| 弘新生产的美标截止阀,驱动方式可选用手动、蜗轮、气动、电动,连接方式可选用螺纹、法兰、焊接,结构形式可选用直通式,密封结构可选用软密封、硬密封,压力范围PN0.1-32Mpa,公称通径为DN15-1200mm,材质可选用铸铁、铸钢、不锈钢。由于阀门的使用范围非常的广泛,同一种阀门在不同的场合与工况有不同的搭配,如果您是非人士,欢迎您向本公司来电咨询。本公司有技术人员为您服务!技术部电话: |
| 美标截止阀试验压力: | 类别 | Mpa | PSI | | 强度试验 | 3.0 | 450 | | 高压密封试验(水) | 2.2 | 314 | | 低压密封试验 | 5-7巴Bar | 美标截止阀主要性能规范: | 材质名称 | 适用温度 | 适用介质 | | CF8 | ≤200℃ | 硝酸类 | | OCr18Ni9 | | CF8N | | OCr18NiMo2ti | | CF3 | | OOCr18Ni10 | | CF3M | | OOCr17Ni14Mo2 | 150Lb美标截止阀连接尺寸和外形尺寸: | 公称通径NPS | 单位 Unit | L | D | C | G | T | n-Ф | W | H | | in | mm | | 1/2〞 | 15 | mm | 108 | 89 | 60.5 | 35 | 12 | 4-15 | 125 | 169 | | in | 4.25 | 3.5 | 2.38 | 1.38 | 0.47 | 4-0.59 | 4.92 | 6.65 | | 3/4〞 | 20 | mm | 117 | 98 | 70 | 43 | 12 | 4-15 | 125 | 180 | | in | 4.61 | 3.86 | 2.76 | 1.69 | 0.47 | 4-0.59 | 4.92 | 7.08 | | 1〞 | 25 | mm | 127 | 108 | 79.5 | 51 | 12 | 4-15 | 125 | 190 | | in | 5 | 4.25 | 3.13 | 2 | 0.47 | 4-0.59 | 4.92 | 7.48 | | 11/2〞 | 40 | mm | | | | | | | | 7 | | in | 6.5 | 5 | 3.88 | 2.88 | 0.56 | 4-0.62 | 7.09 | 13.66 | | 2〞 | 50 | mm | | | | 2 | | | | 5 | | in | 7 | 6 | 4.75 | 3.62 | 0.625 | 4-0.75 | 7.09 | 14 | | 21/2〞 | 65 | mm | 190 | | | | | | | | | in | 7.5 | 7 | 5.50 | 4.12 | 0.69 | 4-0.75 | 9.45 | 15.00 | | 3〞 | 80 | mm | 203 | 190 | 152.4 | 127 | 19.1 | 4-19 | 280 | 413 | | in | 8 | 7.5 | 6 | 5 | 0.75 | 4-0.75 | 11.02 | 16.25 | | 4〞 | 100 | mm | 229 | 229 | 190.5 | 157 | 23.9 | 8-19 | 280 | 500 | | in | 9 | 9 | 7.5 | 6.19 | 0.94 | 8-0.75 | 11.02 | 19.68 | | 6〞 | 150 | mm | 394 | 279 | 241.5 | 2 | | | | 56 | | in | | | | .5 | 1.02 | 8-0.88 | 14.14 | 22.25 | | 8〞 | 200 | mm | 457 | 343 | 298.5 | 270 | 29 | 8-22 | 450 | 660 | | in | | | 5 | 10.62 | 1.12 | 8-0.88 | | | LB美标截止阀试验压力: | 类别 | Mpa | PSI | | 强度试验 | 7.7 | 1125 | | 高压密封试验(水) | 5.8 | 815 | | 低压密封试验 | 5-7巴Bar | 600LB美标截止阀试验压力: | 类别 | Mpa | PSI | | 强度试验 | 15.4 | 2225 | | 高压密封试验(水) | 5.8 | 1628 | | 低压密封试验 | 5-7巴Bar | 300Lb美标截止阀连接尺寸和外形尺寸: | 公称通径NPS | 单位 Unit | L | D | T | G | C | n-Ф | W | H | | in | mm | | 1/2〞 | 15 | mm- | | | | | .5 | 4-15 | 125 | 190 | | in | 5.98 | 3.74 | 0.59 | 1.38 | 2.62 | 4-0.59 | 4.92 | 7.48 | | 3/4〞 | 20 | mm | | | | | 2.5 | 4-19 | 125 | 212 | | in | 7 | 4.61 | 0.62 | 1.69 | 3.25 | 4-0.75 | 4.92 | 8.35 | | 1〞 | 25 | mm | 203 | 124 | 18 | 5 | | | | 1 | | in | 8 | 4.9 | 0.71 | 2 | 3.5 | 4-0.75 | 6.2 | 9.1 | | 11/2〞 | 40 | mm | 229 | 156 | 20.7 | 73 | 1 | | | 1 | | in | 9 | 6.12 | 0.81 | 2.88 | 4.5 | | | 3 | | 2〞 | 50 | mm | 267 | 165 | 22.3 | 92 | 127 | 8-19 | 200 | 406 | | in | 10.5 | 6.5 | 0.88 | 3.62 | 5 | 8-0.75 | 7.87 | 16.00 | | 21/2〞 | 65 | mm | 292 | 190 | 25.4 | 105 | | | | 7 | | in | 11.50 | 7.5 | 1 | 4.12 | 5.87 | 8-0.88 | 9.45 | 18.00 | | 3〞 | 80 | mm | 3 | | | | | | | 70 | | in | 12.50 | 8.25 | 1012 | 5 | 6.62 | 8-0.88 | 11.02 | 18.50 | | 4〞 | 100 | mm | 356 | 254 | 31.8 | 157 | 200 | 8-22 | 320 | 590 | | in | | | | 9 | 7.88 | 8-0.88 | 12.60 | 22.30 | | 6〞 | 150 | mm | 444 | 318 | 36.6 | 216 | 270 | 12-22 | 500 | 711 | | in | | | | .5 | 10.62 | 12-0.88 | 19.68 | 28.00 | | 8〞 | 200 | mm | 559 | 381 | 41.3 | 270 | 330 | 12-25 | 500 | 750 | | in | 22.00 | 15 | 1.62 | 10.62 | 13.00 | 12-1 | 19.68 | 29.50 | 600Lb美标截止阀连接尺寸和外形尺寸: | 公称通径NPS | 单位 Unit | L | D | T | G | C | n-Ф | W | H | | in | mm | | 1/2〞 | 15 | mm- | | | | | .5 | 4-15 | 160 | 285 | | in | 5.98 | 3.74 | 0.59 | 1.38 | 2.62 | 4-0.59 | 0.62 | 11.22 | | 3/4〞 | 20 | mm | | | | | 82.5 | 4-19 | 160 | 285 | | in | 7 | 4.16 | 0.62 | 1.69 | 3.25 | 4-0.75 | 0.62 | 11.22 | | 1〞 | 25 | mm | 203 | 124 | 18 | 5 | | | | 3 | | in | 8 | 4.9 | 0.71 | 2 | 3.5 | 4-0.75 | 0.62 | 12.32 | | 11/2〞 | 40 | mm | 229 | 156 | 23 | 73 | 1 | | | 5 | | in | 9 | 6.12 | 0.91 | 2.88 | 4.5 | | | 7 | | 2〞 | 50 | mm | 267 | 165 | 25 | 92 | 127 | 8-19 | 240 | 444 | | in | 10.5 | 6.5 | 1.00 | 3.62 | 5 | 8-0.75 | 9.45 | 17.50 | | 21/2〞 | 65 | mm | 292 | 190 | 29 | 105 | | | | 3 | | in | 11.50 | 7.5 | 1.12 | 4.12 | 5.87 | 8-0.88 | 9.45 | 19 | | 3〞 | 80 | mm | 3 | | | | | | | 3 | | in | 12.50 | 8.25 | 12.5 | 5 | 6.62 | 8-0.88 | 11.20 | 21 | | 4〞 | 100 | mm | 356 | 273 | 38.0 | 157 | 2 | | | | | in | | | | .19 | 8.5 | 8-1.00 | 14.17 | 24.50 | | 6〞 | 150 | mm | 444 | 356 | 47.7 | 216 | 292 | 12-29 | 500 | 800 | | in | | | | | 11.5 | 12-1. | | | 〞 | 200 | mm | 559 | 419 | 55.6 | 270 | 349 | 12-32 | 55. | 927 | | in | 22.00 | 16.50 | 2.19 | 10.62 | 13.75 | 12-1.25 | 21.65 | 36.50 | |
| 炼油行业:我国炼油工业经过60年发展,生产规模迅速扩大。在一系列政策措施推动下,2010年我国炼油行业产值和产量持续增长,结构调整逐步推进,继续保持良好发展势头。2010年,炼油行业实现产值24252亿元,同比增长38%。因此也可看出我国炼油行业阀门应用市场空间巨大。 |
| | | | | | | | |
| | | | | | | | |
| | | | | | | | |
| | | | | | | | |
| 核电行业:阀门在这个行业作为核电设备的基础设备,大致占有5-10%的容量。将继续其核电发展规划,在2015年和2020年核电装机容量分别达到40GW和75GW,将于2012年中期前后重启新核电项目的审批。所以在这个领域要不断的推出新产品、新设备来满足市场需求。 |
| 电 话: | | 传 真: | 手 机: |
| 邮 箱: | | 网 址: | |
| 地 址: | 上海松江工业区南乐路 | | |
| 除此之外,建筑行业以及特殊的行业都需要应用阀门。阀门的用途是十分广泛,在很多企业都有使用,这就充分说明阀门的发展十分迅速,前景良好。 |
