美标蝶阀
美标蝶阀
D431H、D73H美标蝶阀
$@*【美标蝶阀】*9$-【D431H、D73H美标蝶阀】|-|【美标蝶阀】|-|上海弘新阀门厂有限公司

　如今随着我国经济与科技的大发展，阀门的品种也在不断增加，应用阀门的行业也越来越多，如石化行业、炼油行业、核电行业、火电行业等都有广泛的使用。而越来越多的行业应用也对阀门有更多新的要求，对阀门质量与技术要求也越来越高，下面标柏就带您来看一下阀门在各行业中的发展前景。石化行业：石化行业的竞争一直都很激烈，对阀门设备的要求也为严格，未来的阀门将配合产业自动化，促进阀门设备体水平提高，发展多功能、高效率、低消耗的石化阀门设备。我国石化企业每年的年产值都在千亿，这就说明我国有很大的阀门市场，我们应该从市场变化的角度去考虑，要保证稳中求发展。

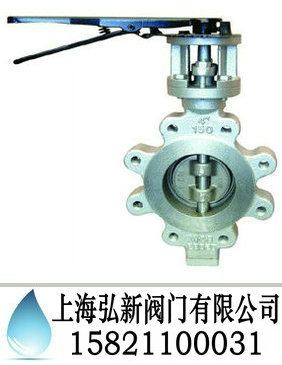

美标蝶阀

型号：D431H、D73H

口径：DN40-1200

压力：0.1-10Mpa

连接形式：法兰、对夹

结构形式：中线式、偏心式

密封结构：软密封、硬密封

可选驱动：手动、蜗轮、气动、电动

材质可选：铸铁、铸钢、不锈钢

上海弘新阀门厂有限公司

电话：

传真：

手机：

邮箱：hongxinfamen@126.com

网址：http://www.51yjzq.com

地 址：上海松江工业区南乐路

弘新生产的美标蝶阀，驱动方式可选用手动、蜗轮、气动、电动，连接方式可选用法兰、对夹，结构形式可选用中线式、偏心式，密封结构可选用软密封、硬密封，压力范围PN0.1-10Mpa，公称通径为DN40-1200mm，材质可选用铸铁、铸钢、不锈钢。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配，如果您是非人士，欢迎您向本公司来电咨询。本公司有技术人员为您服务！技术部电话：

美标蝶阀用途和特点：
美标蝶阀广泛适用于低压、中压、高压、钢铁治金、石油、化工、电力等工业管道上作截断或调节介质流量用。该帆门采用三维偏心斜锥形阀座密封，蝶板密封采用金属片与弹性材料层叠而成，嵌装在蝶板上与阀座吻合。利用蝶板摆动压紧密封，所以密封面摩擦阻力小，关闭时具有越关越紧功能，这样密封性可靠，开启确保密封面完全脱离接触，保证了密封面不受损伤。该蝶阀结构特点排除了其他类型蝶阀开过位而不能密封的缺点，且在高曙下能正常使用，克服了其它类型阀门在高温使用时因热膨胀而容易泄漏的缺点。该蝶阀耕具使用介质要求，选用不同密封面材料，以保证密封面耐磨损、耐腐蚀、使用寿命长。

美标蝶阀主要技术参数：

公称通经	DN（in)	2"-36"	2"-36"
公称压力	PN(MPa)	150LB	300LB
实验压力Ps（MPa）	强度试验	3.0	7.5
实验压力Ps（MPa）	密封试验	2.2	5.5
适用介质	水、蒸汽、油品、酸碱类、海水等
适用温度	-40～425℃

美标蝶阀主要零件材料：

名称	材料
阀体	WCB、CFB、CF8M
阀板	WCB、CFB、CF8M
帆杆	304、316、1Cr13
密封套	316、304
填料	柔性石墨、氟塑料

美标蝶阀主要连接尺寸：

型号	英寸	L		L1		D		D1		D2		H2		H1		H		M	Z-d	WT/Kgs
型号	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	M	Z-d	对夹式	法兰式
D315W/F 连接尺寸	2"	1.72	43	4.25	108	6.00	152	4.75	120.5	3.62	92	4.33	110	11.02	280	13.58	345	M
		3	49	4.50	114	7.50	190	6.00	152.5	5.00	127	4.92	125	12.40	315	14.96	380	M
		.20	56	5.00	127	9.00	229	7.50	190.5	6.19	157	5.70	145	13.78	350	16.34	415	M20	8-19	13	33
	5"	2.50	64	5.50	140	10.00	254	8.50	216	7.32	186	6.50	165	15.35	390	17.91	455	M20	8-22	16	38
	6"	2.75	70	5.50	140	11.00	279	9.50	241.5	8.50	2							M20	8-22	26	74
	8"	2.80	71	5.90	150	13.50	343	11.75	298.5	10.62	270	8.26	210	20.67	252	24.21	615	M24	8-22	34	86
	10"	3.00	76	6.30	160	16.00	406	14.25	362	12.75	324	9.84	250	23.8				M24	12-25	51	142
	12"	3.38	86	4.00	178	19.00	483	17.00	298.5	15.00	381	11.24	285	28.74	730	32.78	830	M27	12-25	72	167
	14"	3.63	92	4.20	190	21.00	533				4						0	M27	12-29	106	218
	16"	4.00	102	8.50	216	23.00	597	21.25	432	18.50	470	13.98	355	34.25	840	38.58	980	M30	16-29	133	275
	18"	4.50	114	8.74	222	25.00	635	22.75	476	21.00	533	14.96	380	36.22	920	40.55	1030	M30	16-32	176	315
	20"	5.00	127	9.00	229	27.50	399	25.00	540	23.00	584	16.34	415	39.37	1000	43.70	1110	M33	20-32	190	395
	24"	6.06	154	10.50	267	32.00	813	29.50	578	27.25	692				1			M33	20-35	394	580
	30"	6.50	165	11.50	292	38.75	985	36.00	635	33.75	857	22.38	580	54.13				M39	28-35	476	717
	32"	7.50	190	12.50	318	41.75	1060	38.50	749.5	36.00	914	24.80	630	56.50			5	M39	28-41	618	880
	36"	8.00	203	13.00	330	46.00	1168	42.75	914	40.25	1022	26.77	680	62.40			5	M20	32-41	762	1042
D330W/F 连接尺寸	6"	2.75	70					9.50	978	3.50	2							M20	8-22	28
	8"	2.80	71					11.75	1085	10.62	270	8.26	210	20.67	525	24.21	615	M24	8-22	36
	10"	3.00	76					14.25	240	12.75	324	9.84	250	23.8				M24	12-25	53
	12"	3.38	86					17.00	298	15.00	381	11.24	285	28.74	730	32.78	830	M27	12-25	74
	14"	3.63	92								4						0	M27	12-29	110
	16"	4.00	102					21.25	432	18.50	470	13.98	355	34.25	870	38.58	980	M30	16-29	138
	18"	4.50	114					22.75	476	21.00	533	14.96	380	36.22	920	40.55	1030	M30	16-32	180
	20"	5.00	127					25.00	540	3.00	584	16.34	415	39.37	1000	43.70	1110	M33	20-32	196
	24"	6.06	154					29.50	578	277.25	692				1			M33	20-35	400
	30"	6.50	165					36.00	635	33.75	857	22.38	580	54.13				M39	28-35	482
	36"	8.00	203					42.75	749	40.25	1022	26.77	680	62.40			5	M18	32-42	468
D315L 连接尺寸	2"	1.72	43	4.25	108	6.50	165	5.00	914	3.62	92	4.33	110	11.02	280	13.58	345	M20	8-19	9	20
	3"	2.50	64	4.50	114	8.26	210	6.63	1085	5.08	127	4.92	125	12.40	315	14.96	380	M20	8-22	12	29
	4"	2.50	64	5.00	127	10.00	254	7.87	127	6.18	157	5.70	145	13.78	350	16.34	415	M20	8-22	15	35
	5"	2.75	70	5.50	140	11.00	279	9.25	168	7.32	186	6.30	165	15.35	390	17.91	455	M20	12-22	18	40
	6"	3.00	76	8.30	210	12.50	3			0	2							M24	12-26	28	81
	8"	3.50	89	9.05	230	15.00	381	13.00	235	10.62	270	8.26	210	20.67	525	24.21	615	M27	16-29	37	94
	10"	4.50	114	9.84	250	17.50	445	15.24	270	12.75	324	9.84	250	23.8				M30	16-32	56	156
	12"	4.50	114	10.62	270	20.50	521	17.76	330	15.00	381	11.24	285	28.74	730	32.78	830	M30	20-32	79	183
	14"	5.00	127	10.62	270	23.00	584	20.24	387	16.26	4						0	M33	20-35	116	239
	16"	5.50	140	12.20	310	25.50	648	12.50	451	18.50	470	13.98	355	34.25	840	38.58	980	M33	24-35	146	302
	18"	5.98	152	13.00	330	28.00	711	24.72	514	21.00	533	14.96	380	36.22	920	40.55	1030	M33	24-35	193	346
	20"	5.98	152	13.80	350	30.50	775	27.00	571	23.00	584	16.34	415	39.37	1000	43.70	1110	M33	24-41	209	434
	24"	7.00	178	15.35	390	36.00	914	32.00	628	27.24	692				1			M39	28-49	433	638
	30"	9.01	229	17.71	450	43.00	1092	39.25	686	27.69	703	22.38	580	54.13				M45	32-53	523	1146
	36"	9.88	241	20.07	510	50.00	1270	46.00	813	34.88	886	26.77	680	62.40			5	M50	12-22	838
D330L 连接尺寸	6"	3.00	76					10.63	997	8.50	2							M20	12-36	29
	8"	3.50	89					13.00	1168	10.62	270	8.26	210	20.67	525	24.21	615	M24	16-29	38
	10"	4.50	114					15.24	270	12.75	324	9.84	250	23.8				M27	16-32	58
	12"	4.50	114					17.76	330	15.00	381	11.24	285	28.74	730	32.78	830	M30	20-32	81
	14"	5.00	127					20.24	387	16.26	4						0	M30	24-35	119
	16"	5.50	140					22.30	451	18.50	470	13.98	355	34.25	840	38.58	980	M33	24-35	149
	18"	5.98	152					24.72	514	21.00	533	14.96	380	36.22	920	40.55	1030	M33	24-35	198
	20"	5.98	152					27.00	591	23.00	584	16.34	415	39.37	1000	43.70	1110	M33	24-41	215
	24"	7.00	178					32.00	628	27.24	692				1			M39	28-49	436
	30"	9.01	229					39.25	686	27.69	703	22.38	580	54.13				M45	32-52	528
	36"	9.88	241					46.00	813	34.88	886	26.77	680	62.40			5	M50	32-52	843
