YHL-5000 系列回路电阻测试仪
出品单位：陕西意联电子科技有限公司
一、概述
YHL-5000 系列回路电阻测试仪采用微型单片机控制，其测试电流采用100A/200A/300A/600A直流，测试时间设置!!! 测试大电流断线自动识别!!!采用液晶显示测试电流值及测试电阻值，可以打印输出，具有232接口。该仪器测量准确、性能稳定，操作方便。
二、技术性能及特点
1、测量范围：1-20000/2000μΩ 分辨率：1μΩ或0.1μΩ
2、测量电流： 直流100A/200A/300A/600A（可转换）
3、测量精度：0.5%±5个字
4、显示方式： 大屏幕汉字液晶
5、电源：AC220V 50Hz
6、大输出电压：DC 10V
7、标准输出电流：DC 100A/200A/300A/600A
8、测试电流100A/200A/300A可现场转换（相应型号）。
9、本机电压/电流线不分方向，可任意接线。
10、测试时间设置范围：1―99S
11、测试大电流断线自动识别!!！
12、带打印机可打印测试结果

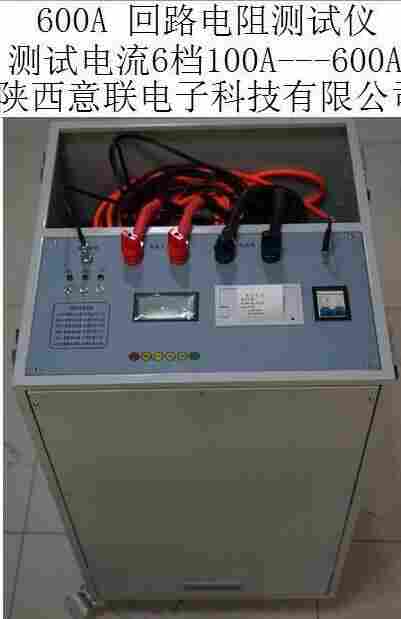

本YHL5006回路电阻测试仪采用微型单片机控制，人性化汉字界面显示，它是用于开关控制设备的接触电阻、回路电阻测量的设备；测试电流采用标准GB763100A/200A/300A/400A/500A/600A直流，直接测得回路电阻或者接触电阻，测试时间设置!!!, 测试大电流断线自动识别!!!采用液晶显示测试电流值及测试电阻值，可以打印输出，该仪器测量准确、性能稳定，操作方便。适合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。
二、技术性能及特点
1、测量范围：1-2000µΩ 分辨率： 0.1µΩ
测试范围 R600A＜200µΩ R500A＜300µΩ R400A＜400µΩ
R300A＜500µΩ R200A＜1000µΩ R100A＜2000µΩ
2、测量电流： 直流100A/200A/300A/400A/500A/600A
3、测量精度： 0.5%±5个字
4、显示方式： 大屏幕汉字液晶
5、电源： AC220V 50Hz
6、大输出电压： DC 10V
7、标准输出电流： DC 100A/200A/300A/400A/500A/600A
8、测试电流100A/200A/300A/400A/500A/600A可现场转换。
9、本机电压/电流线不分方向，可任意接线。
10、测试时间设置范围：1―99S（出厂设置好）
11、测试大电流断线自动识别!!！
12、带打印机可打印测试结果
13、仪器自带轮子，便于移动。
三、工作原理
本测试仪直流100A/200A/300A/400A/500A/600A输出电源采用开关电源逆变技术，脉宽自动调制方法调节电流,使之达到恒流100A/200A/300A/400A/500A/600A输出。同时测量输出端的电压值，利用欧姆定律R=U/I，从而得到被试品的电阻值。
