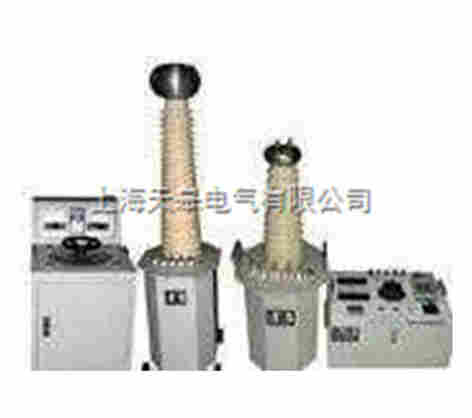

防渗漏油浸试验变压器产品介绍
防渗漏油浸试验变压器由上海天皋电气有限公司提供防渗漏油浸试验变压器，YDQ防渗漏油浸试验变压器如果用户需要，我厂生产的YDJ系列试验变压器，抽出200V的串级抽头，串级高压试验变压器串级试验变压器可将二台或三台串级成交流100kV、150kV、200kV、350kV的高电压。也可根据用户的需要，在高压绕组中抽出5～15kV的中压抽头，供高压电机作交流耐压试验；

产品详细信息：
YDQ防渗漏油浸试验变压器的详细资料：

1、试验变压器使用环境要求：
1.1 输入电压：交流220V或380V，50Hz；
1.2 环境温度：-40℃～40℃；
1.3 相对湿度：≤85%（环境温度为25℃时）；
1.4 不含有化学性气体及蒸汽的环境中；
1.5 无爆炸性危险的气体中；
1.6 不受雨水浸入的场合下。

2、技术参数

型号规格	容量KVA	低压输入		交流高压输出		直流高压输出 kV	测量变比
型号规格	容量KVA	电压 V	电流 A	电压 kV	电流 mA	直流高压输出 kV	测量变比
YDJ-1.5/50	1.5	200	7.5	50	30	70	500
YDJ-3/50	3	200	15	50	60	70	500
YDJ-5/50	5	200	25	50	100	70	500
YDJ-10/50	10	200	50	50	200	70	500
YDJ-20/50	20	400	28	50	400	70	500
YDJ-30/50	30	400	43	50	600	70	500
YDJ-50/50	50	400	72	50	1000	70	500
YDJ-10/100	10	200	50	100	100	140	1000
YDJ-20/100	20	400	28	100	200	140	1000
YDJ-30/100	30	400	43	100	300	140	1000
YDJ-50/100	50	400	72	100	500	140	1000
YDJ-100/100	100	400	144	100	1000	140	1000
YDJ-20/150	20	400	28	150	133	210	1000
YDJ-30/150	30	400	43	150	200	210	1000
YDJ-50/150	50	400	72	150	333	210	1000
YDJ-100/150	100	400	144	150	666	210	1000
YDJ-150/150	150	400	216	150	1000	210	1000
YDJ-50/200	50	400	72	200	250		1000
YDJ-100/200	100	400	144	200	500		1000
YDJ-200/200	200	400	288	200	1000		1000
YDJ-50/300	50	400	72	300	166		1000
YDJ-100/300	100	400	144	300	333		1000
YDJ-200/300	200	400	288	300	666		1000
YDJ-300/300	300	400	433	300	1000		1000

注：1、我公司YDJ系列试验变压器单台可做到交流350kV,容量300kVA；
2、如果用户需要，我厂生产的YDJ系列试验变压器，抽出200V的串级抽头，串级高压试验变压器串级试验变压器可将二台或三台串级成交流100kV、150kV、200kV、350kV的高电压。也可根据用户的需要，在高压绕组中抽出5～15kV的中压抽头，供高压电机作交流耐压试验；
3、表格中"直流高压输出"一栏，为交直流两用试验变压器的直流高压输出值；

4、我公司还可根据用户的要求，定制各种特殊规格的高压试验变压器。

防渗漏油浸试验变压器

发布时间：2018-04-18
