一.概述
JJ系列高精度电子天平是本厂继T系列电子天平之后推出的更高精度的新一代产品，除具备T系列电子天平的全部优点之外，更具备以下特点：
1. 精度及灵敏度更高；
2. 具有单位转换功能，可在“g”（克）→“ct”（克拉）→“ozt”（盎司）之间任意转换；
3. 天平配置有数据输出接口，可连接打印机进行数据打印,更可与计算机接口,进行数据的采集、统计；
4. 天平设计有计数功能, 可方便用户对大批量的物件进行计数。
之,“双杰”电子天平凭借高精度、高稳定、高可靠、高效率而成为传统的机械、架盘天平的更新换代产品，已广泛应用于各行各业、各种用途的称重测量、检测检验，对提高产品质量、经济效益及工作效率都起到了重要的作用。
二. 规格及性能指标
“双杰”牌JJ系列电子天平按量程不同分为十种规格,见表:
|
型 号 |
JJ100 |
JJ200 |
JJ300 |
JJ500 |
JJ600 |
JJ1000 |
JJ2000 |
JJ3000 |
JJ5000 |
JJ6000 |
|
|
大称量 |
110g |
200g |
300g |
500g |
600g |
1000g |
2000g |
3000g |
5000g |
6000g |
|
|
分 辩 率 |
0.01g |
0.01g |
0.01g |
0.01g |
0.01g |
0.01g |
0.1g |
0.1g |
0.1g |
0.1g |
|
|
分度 |
10d |
10d |
10d |
10d |
10d |
10d |
10d |
10d |
10d |
10d |
|
|
去皮范围 |
110g |
200g |
300g |
500g |
600g |
1000g |
2000g |
3000g |
5000g |
6000g |
|
|
校准重量 |
100g |
200g |
200g |
500g |
500g |
1000g |
2000g |
2000g |
5000g |
5000g |
|
|
秤台尺寸 |
Φ135mm |
190Χ160mm |
|||||||||
|
体 积 |
196 (W)Χ 215 (D)Χ 62 (H) mm |
||||||||||
|
供 电 |
AC 220V±10% 50Hz±1Hz |
||||||||||
|
使用温度 |
0-40°C |
||||||||||
|
使用湿度 |
≤ 80% R.H |
||||||||||
操作方法
1. 接通电源,打开开关,显示窗显示“F----1”到“F-----9”后出现“0”,接下来应通电预热15分钟,刚开机时显示有所漂移属正常现象,一段时间后即可稳定。
2. 如果在空秤台情况下显示偏离零点, 应按“去皮”(TARE)键使显示回到零点。
3. 如天平已较长时间未使用或刚购入,则应对天平进行校正。首先在空称台的情况下使天平充分预热(15分钟以上)，然后按“校正”(CAL)键, 显示窗显示“C XXX”进入自动校正状态（XXX为应放校准砝码的重量例：显示“C 200”表示应放上200g的标准砝码),此时只需将校准砝码放于秤台上,待稳定后天平显示砝码重量值,并显示稳定重量符号“g”，校正即告完毕,可进行正常称重；如按“CAL”键显示“C----F”,则表示零点不稳定,可重新按“TARE”键使显示回到零点,再按“CAL”键进行校正。如被称物件重量出天平称量范围, 天平将显示“F----H”以示警告。
4. 如需去除器皿皮重,则先将器皿放于秤台上，待示值稳定后按“去皮”(TARE)键, 天平显示“0”，然后将需称重物品放于器皿上，此时显示的数字为物品的净重,拿掉物品及器皿,天平显示器皿重量的负值,仍按“去皮”键使显示回到“0”。
5. 计数功能的使用
(1) 样本数量的选择：要对物件进行的计数，首先要根据物件的重量来选择计数的样本数量，可供选择的样本数量有“1-10-20-50-100”，为避免出现计数误差, 对较小的物件及重量略有差异的物件进行计数时,样本数尽量大一点。
(2) 在天平空秤台的情况下,将一个或多个样本放于称台上,天平显示样本重量, 然后按一下“计数”(COUNT) 键,天平显示“1”，同时显示窗右部 “pcs”灯亮，表示天平已进入计数工作状态，且将所放样本数量计为1个单位, 这时再按单位转换键，显示会在“1、10、20、50、100”之间切换，选择和选定的样本数量相符合的数量，接下去再放置同类物品，显示值即为物件个数，此时若要退回到正常称重状态，只需再按一下“计数”（COUNT）键即可。
6. 重量单位转换
在天平称重状态下，按“单位转换”键，可在“g”（克）、“Ct”（克拉）以及“OZt”（盎司）这三个称量单位之间变换，同时显示窗右部的的单位符号灯亮（注：“g”为公制重量单位，“ozt”、“ct”均为金衡单位）。
7.数据输出功能
天平配置有标准RS232数据输出接口，可以直接连接16针微型打印机和计算机，如需与计算机接口，应按以下格式编制采样软件：
(1) 传输格式：串行异步传输格式
(2) 串口通讯协议: 波 特 率:600-9600可设置，出厂设置为600，
数 据 位:8位：启始位:1位; 停止位:1位
（3）数据格式：输出１４位数据(ＡＳＣⅡ)
1 2 3-9 10-12 13 14
±号 空格 数据 单位 停止 回车
（4）校 验：无校验
（5）输出引脚内容（九芯插座）：2脚：RXD 3脚： TXD 5脚： GND
（6） 计算机可通过RS232控制电子天平工作,计算机给天平的命令有:
1BH+70H:要求天平发送一次数据;
1BH+71H:校准(相当于按一下“CAL”键);
1BH+72H:计数;
1BH+73H:单位转换;
1BH+74H:去皮
附：电子天平的设定方法和含义：
按校准键“CAL”不放开机到“F----3”时松开，天平进入设置状态 按校准键“CAL”可改变需设置的参数， 按去皮键“TARE”可改变参数值。
1、C1----设置灵敏度 0 1 2 3 4数值越大灵敏度越差稳定性越好，出厂设置为2或1
2、C2----设置滤波强度 0 1 2 3 数值越大反应速度越慢稳定性越好，出厂设置为2或1
3、C3----设置波特率2(600) 3(1200) 4(2400) 5(4800) 6(9600)，出厂设置为2
4、C4----设置通信号 去皮键“TARE”改变低位值,“COUNT”改变高位值 此数据为通信时接收的个数据,出厂设置为27
5、C5----设置单位转换键功能:0为单位转换键，1为打印键，出厂设置为0
6、以上参数设定好后再按一下校准键“CAL”后天平重新自检出零。
7、按去皮键“TARE”不放开机到“F----3”时松开，可将所有设置参数和校正数据恢复成出厂状态，使用前应进行重新校正。

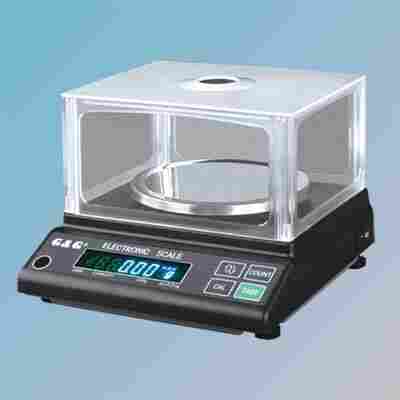

双杰JJ1000电子天平_1000g0.01g电子天平
