日本ELEPONエレポン化工機株式会社泵 ETW-12
日本ELEPONエレポン化工機株式会社泵ETW-19
日本ELEPONエレポン化工機株式会社泵 ETW-25
日本ELEPONエレポン化工機株式会社泵 ETW-38
日本ELEPONエレポン化工機株式会社泵ETW-50
特長
?9?9小型?9?9軽量化
ETK型（乾式タイプ）と比較して同能力のポンプで30～50%の小型、軽量化を実現しました。オイルバス式構造を採用することでポンプ運転時の冷却効果を高めることにより乾式タイプでは不可能であったポンプ部の高速回転によって同口径のチューブでは２倍以上の能力を発揮します。
?9?9チューブの長寿命
オイルバス式は、ケーシング内に常に潤滑油が充填されていますのでチューブをしごく際の摩擦熱を低下、また冷却効果を高めることでチューブに悪影響を与える発熱を抑え、チューブ寿命の向上を実現しました。
チューブ寿命は800～1500時間（実績値）
※チューブ寿命はあくまでも目安の値です。使用条件によってチューブ寿命は大きく異なります。
?9?9ランニングコストの低減
ETKと同等の能力であれば、１ランク下のチューブ口径で対応可能ですので、消耗品であるチューブのコストが低減できます。
?9?9連続運転が可能
ETKと同様に押し出しローラーを採用していますので、オイルバス式で一般的な圧力シューを使用した場合と比較するとポンプ部内の温度上昇が低減されます。高温によるゴムの軟化現象が発生しませんので２４時間連続運転した場合も能力はほとんど低下することはありません。
?9?9簡単圧力調整
圧力調整は従来の偏心機構を採用していますので、ボルトを緩めるだけで簡単に圧力調整ができます。
用途
?9?9化学薬品
酸性液?9?9アルカリ性液液?9?9研磨液?9?9ラテックス?9?9石鹸液?9?9インキ?9?9ニカワ?9?9染顔料?9?9各種ペースト?9?9重炭酸?9?9PAC?9?9高分子凝集剤?9?9消石灰?9?9スラリー?9?9各種エマルジョン等
?9?9排水処理
粉末活性炭分散水、石灰乳、排水処理汚泥、その他
（粉末炭は水に分散させて粉末炭スラリーとしてポンプで送る）
?9?9土木建設
生コンクリート?9?9モルタル?9?9ベントナイト?9?9スラリー?9?9建設塗装剤?9?9ヘドロスラッジ等
（ベントナイトは粉末なのでスラリーにしてポンプで送る）
?9?9その他
パルプチップ?9?9古紙?9?9製紙スラッジ?9?9繊維スラッジ?9?9金属スラリー等などの含有液
ELEPON日本エレポン化工机ETW-38管道泵
仕様表
|
型式 |
標準 |
標準 |
大 |
大 |
チューブ |
接続口径 |
|
L/min |
kW |
Mpa |
kPa(mmHg) |
|||
|
ETW-12 |
5 |
0.4 |
0.6 |
－99（740） |
φ12 |
JIS 10K 15A |
|
ETW-19 |
15 |
0.75 |
0.6 |
－99（740） |
φ19 |
JIS 10K 25A |
|
ETW-25 |
30 |
1.5 |
0.6 |
－99（740） |
φ25 |
JIS 10K 40A |
|
ETW-38 |
75 |
3.7 |
0.6 |
－99（740） |
φ38 |
JIS 10K 50A |
|
ETW-50 |
150 |
7.5 |
0.5 |
－99（740） |
φ50 |
JIS 10K 65A |
?9?9ローター回転数は、72 r/minです。
?9?9チューブ材質の標準はＮＲ母材特殊ゴムです。
|

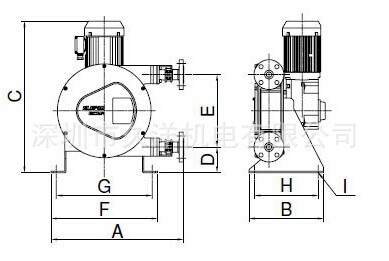

型式 |
Ａ |
Ｂ |
Ｃ |
Ｄ |
Ｅ |
Ｆ |
Ｇ |
Ｈ |
Ｉ |
概算重量 |
|
ETW-12 |
410 |
250 |
510 |
95 |
232 |
375 |
330 |
200 |
11 |
45 |
|
ETW-19 |
500 |
330 |
570 |
110 |
285 |
500 |
450 |
300 |
19 |
125 |
|
ETW-25 |
625 |
350 |
710 |
120 |
340 |
500 |
450 |
300 |
19 |
125 |
|
ETW-38 |
850 |
500 |
980 |
140 |
475 |
650 |
590 |
440 |
19 |
230 |
|
ETW-50 |
920 |
600 |
1,050 |
165 |
590 |
800 |
720 |
530 |
24 |
350 |
単位：mm
