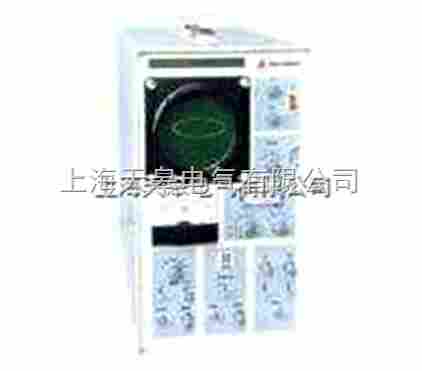

局部放电检测仪产品介绍
局部放电检测仪由上海天皋电气有限公司提供局部放电检测仪，上海天皋产销局部放电检测仪,该局部放电检测仪执行GB7354-2003标准.此局部放电检测仪采用数字开窗技术双通道测量及数字差分技术，电话:

产品详细信息：
性能及主要技术指标

1、可测试品的电容量范围：6PF～250μF
2、检测灵敏度：

输入单元序号	调谐电容	灵敏度（PC）（不对称电路）
1	6～25～100 P F	0.02
2	25～100～400 P F	0.04
3	100～400～1500 P F	0.06
4	0 P F	0.1
5	00 P F	0.2
6	0.006～0.025～0.1 μ F	0.3
7	0.025～0.1～0.4 μ F	0.5
8	0.1～0.4～1.5 μ F	1
9	0.4～1.5～6.0 μ F	1.5
10	1.5～6.0～25 μ F	2.5
11	6.0～25～60 μ F	5
12	25～60～250 μ F	10
7R	电阻	0.5

3、放大器频带选择：
3分贝低频端频率10、20、40千赫任选；3分贝高频端频率80、200、300千赫任选。
4、定量校正脉冲发生器：
■发生器Ⅰ（低压校正注入输入单元）；
※大输出电压（0分贝）：100伏
※衰减范围0～139分贝，±1分贝
※前沿≤0.4微秒
■发生器Ⅱ（高压校正，注入试样）：
※输出电压4伏～10毫伏，分11档
※前沿≤0.1微秒
5、门单元：
■门宽15°～150°
■每门可旋转0°～170°
6、放电量表：
■对数刻度1－10－100误差＜10%
■线性刻度0－100误差＜5%
7、椭圆时基：
■频率：50、100、150、200、400赫
■旋转可以30°为一档，作360°旋转
■显示方式：椭圆－扩展－直线
8、试验电压测量范围：
500伏、1.5千伏、5千伏（用5千伏电压表电阻）。5千伏、15千伏、50千伏（用50千伏电压表电阻）。
9、外形尺寸：525×545×530mm，重量约65kg

10、另可加配电源仪器车，移动极为方便。
