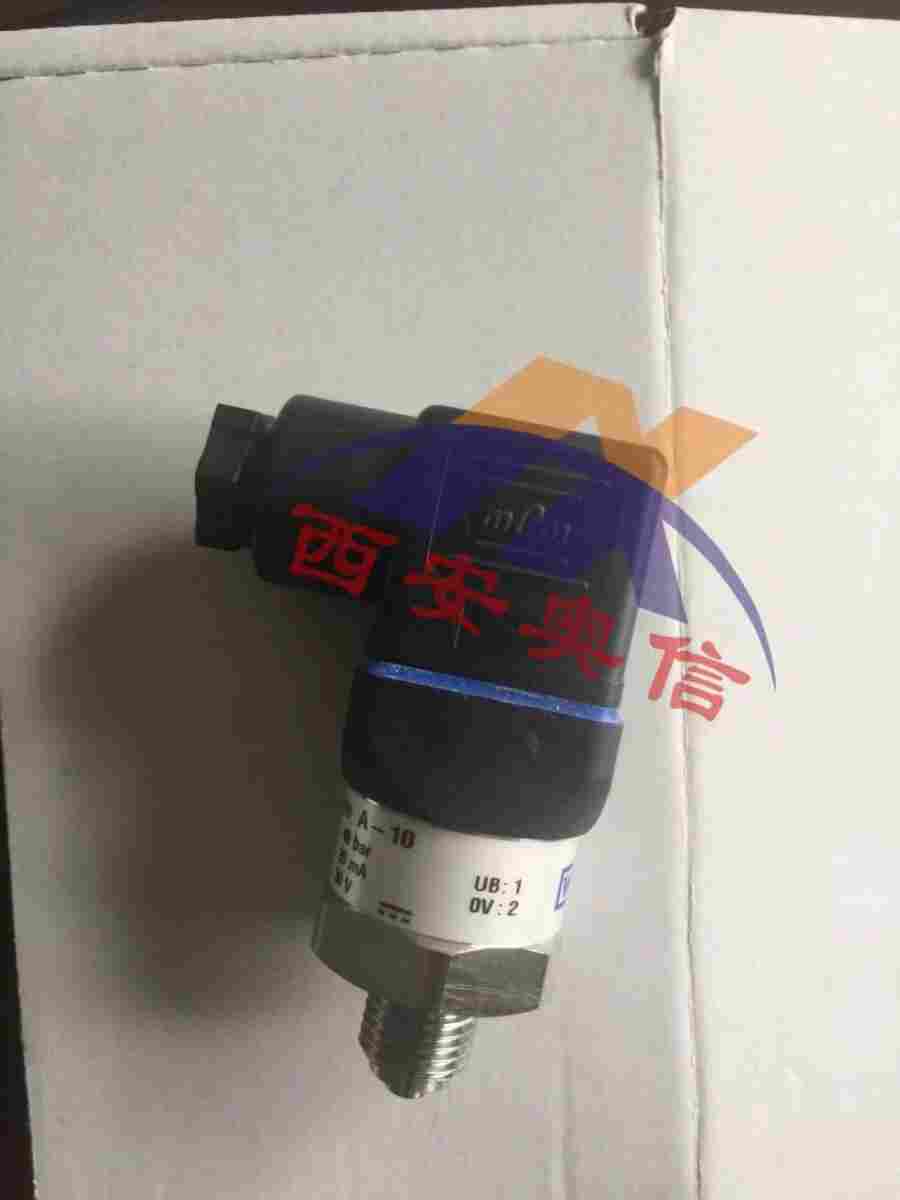

【西安奥信】wika压力变送器A-10现货 德国威卡授权代理
山东wika 湖北wika 湖南wika 河南wika 宁夏wika 安徽wika 内蒙wika
联系人;郑双梅 电话： (微信）wika：http://www.xa-wika.com
压力变送器的描述
适用于通用工业应用的A-10型压力变送器不仅结构紧凑，而且质量，极高。
该型号变送器提供0.25 %和0.5 %.两种非线性度版本，用户可根据具体应用选择合适的版本。此外，产品在出厂时还随附测量点的测试数据。
A-10型压力变送器通过cULus和EAC国际，能够在全球各地使用。我们可在短时间内向您提供满足具体操作应用要求的不同压力单元和过程连接的产品。
测量范围
表压
MPa 测量范围 0 ... 0.005 0 ... 0.01 0 ... 0.016 0 ... 0.025 0 ... 0.04 0 ... 0.06 0 ... 0.1
耐压上限 0.02 0.02 0.1 0.1 0.1 0.3 0.3
测量范围 0 ... 0.16 0 ... 0.25 0 ... 0.4 0 ... 0. 6 0 ... 11) 0 ... 1.61) 0 ... 2.51)
耐压上限 0.32 0.5 0.8 1.2 2 3.2 5
测量范围 0 ... 4 0 ... 6 0 ... 10 0 ...
耐压上限 8 12 20 32 50 80 1,20
测量范围 0 ... 100
耐压上限 150
inWC 测量范围 0 ... 20 0 ... 40 0 ... 60 0 ... 80 0 ... 100 0 ... 120 0 ... 150
耐压上限 84 84 400
测量范围 0 ... 200 0 ... 250 0 ... 400
耐压上限 400 1,200 1,200
psi 测量范围 0 ... 1 0 ... 5 0 ... 15 0 ... 25 0 ... 30 0 ... 50 0 ... 100
耐压上限 3 0 200
测量范围 0 ... 160 1) 0 ... 200 1) 0 ... 300 1) 0 ... 500 0 ... 1,000 0 ... 1,500 0 ... 2,000
耐压上限 290 400 600 1,000 1,740 2,900 4,000
测量范围 0 ... 3,000 0 ... 5,000 0 ... 10,000
耐压上限 6,000 10,000 17,400
1 ) 若测量介质为水，则适用更高耐压上限。
绝压
MPa 测量范围 0 ... 0.01 0 ... 0.016 0 ... 0.025 0 ... 0.04 0 ... 0.06 0 ... 0.1 0 ... 0.16
耐压上限 0.1 0.1 0.1 0.1 0.3 0.3 0.32
测量范围 0 ... 0.25 0 ... 0.4 0 ... 0.6 0 ... 1 0 ... 1.6 0 ... 2.5
耐压上限 0.5 0.8 1.2 2 3.2 5
inWC 测量范围 0 ... 40 0 ... 60 0 ... 80 0 ... 100 0 ... 120 0 ... 150 0 ... 200
耐压上限 400 400 400
测量范围 0 ... 250 0 ... 400
耐压上限 1,200 1,200
psi 测量范围 0 ... 5 0 ... 15 0 ... 25 0 ... 30 0 ... 50 0 ... 100 0 ... 150
耐压上限 0 200 290
测量范围 0 ... 200 0 ... 300
耐压上限 400 600
真空和+/-测量范围
MPa 测量范围 -0.0025 ... +0.0025 -0.005 ... 0 -0.005 ... +0.005 -0.005 ... +0.015 -0.005 ... +0.02
耐压上限 ±0.02 ±0.02 ±0.02 0.1 0.1
测量范围 -0.005 ... +0.025 -0.01 ... 0 -0.01 ... +0.01 -0.015 ... +0.015 -0.016 ... 0
耐压上限 0.1 ±0.02 0.1 0.1 0.1
测量范围 -0.02 ... +0.02 -0.025 ... 0 -0.025 ... +0.025 -0.03 ... +0.03 -0.04 ... 0
耐压上限 0.1 0.1 0.1 0.3 0.1
测量范围 -0.05 ... +0.05 -0.06 ... 0 -0.1 ... 0 -0.1 ... +0.06 -0.1 ... +0.15
耐压上限 0.3 0.3 0.3 0.32 0.5
测量范围 -0.1 ... +0.3 -0.1 ... +0.5 -0.1 ... +0.91) -0.1 ... +1.51) -0.1 ... +2.41)
耐压上限 0.8 1.2 2 3.2 5
inWC 测量范围 -10 ... +10 -20 ... 0 -20 ... +20 -40 ... 0 -40 ... +40
耐压上限 ±80 ±80 ±80 ±80 ±80
测量范围 -50 ... +50 -60 ... 0 -75 ... +75 -80 ... 0 -100 ... 0
耐压上限 00 400
测量范围 -100 ... +100 -120 ... 0 -125 ... +125 -150 ... 0 -200 ... +200
耐压上限 400 400 1,200 400 1,200
测量范围 -250 ... 0
耐压上限 1,200
psi 测量范围 -1 ... 0 -30 inHg ... 0 -30 inHg ... +15 -30 inHg ... +30 -30 inHg ... +60
耐压上限 ±3 45 60 60 150
测量范围 -30 inHg ... +100 -30 inHg ... +160 1) -30 inHg ... +200 1) -30 inHg ... +300 1)
耐压上限 250 350 450 600
1 ) 若测量介质为水，则适用更高耐压上限。
表中给出的测量范围同样适用于单位：mbar、kg/cm2、bar和kPa。
其他测量范围可按客户要求提供。
可按客户要求提供3倍压力限值。
负压保护
是（有关限制条件请参见耐压上限）
供电电压
可选型号
输出信号 电源
标配 可选
4 ... 20 mA DC 8 ... 30 V DC 8 ... 35 V 1) 2)
DC 0 ... 10 V DC 14 ... 30 V DC 14 ... 35 V
DC 0 ... 5 V 3) DC 8 ... 30 V DC 8 ... 35 V
DC 1 ... 5 V DC 8 ... 30 V DC 8 ... 35 V
DC 0.5 ... 4.5 V DC 8 ... 30 V DC 8 ... 35 V
DC 0.5 ... 4.5 V（比例电压） DC 5 V ± 10 % -
1) 不适用于非线性精度为0.25% BFSL的产品
2) 只限于工作温度≤80 °C的产品
3) 不适用于测量范围≤0.01 MPa（或等同压力）的产品
电流消耗
电流（2线制）： 信号电流，大25 mA
电压（3线制）： 8 mA
比例电压（3线制）： 8 mA
压力变送器的功能特性
测量范围：0 … 0.005至0 … 100 MPa
精度：0.25 %BFSL或0.5 %BFSL
输出：4 ... 20 mA、DC 0 ... 10 V、DC 0 ... 5 V和其他
电气连接：赫斯曼接头A型和C型，M12*1圆形航空接头，
2 m长电缆直出线
过程连接件：G ¼ A DIN 3852-E、¼ NPT等
压力变送器的应用
机械制造
船舶制造
测量和控制技术
液压和气动技术
泵和压缩机
