| 标准型 | 多变量型 | 缩径型 | |
| 型号 | DY涡街流量计 | 选项代码: /MV | 选项代码: /R1， /R2 |
| 测量流体 | 液体、气体、蒸汽(避免多相流和粘性流体) | ||
| 公称通径 |
15mm ∼ 300mm (400mm: 特殊订货) |
25mm ∼ 200mm | 25mm ∼ 200mm |
| 精度 |
液体: 读数的±1.0%(20000≤Re≤1000) 液体: 读数的±0.75%(D×1000≤Re) |
液体: 读数的±1.0% (20000≤Re≤1000) |
|
|
气体、蒸汽: 读数的±1.0%(流速小于35m/s) 气体、蒸汽: 读数的±1.5%(流速35m/s～80m/s) |
|||
| 输出信号 | 双重输出(可同时获得模拟和晶体管接点输出信号) | ||
| 流体温度范围 |
-29℃∼260℃(一般型) -196℃∼100℃(低温型: 选购) -29℃∼450℃(高温型: 选购) |
||
| 工况压力范围 | -0.1MPa (-1kg/cm²)~法兰额定值 | ||
| 环境温度 |
-29~85℃(一体型/无显示器) -29~80℃(一体型/带显示器) -29~85℃(分离型传感器) -40~85℃(分离型转换器/无显示器) -30~80℃(分离型转换器/带显示器) |
||
| 环境湿度 | 5～RH(不结露) | ||
| 安装 |
一体型和分离型传感器: 法兰安装或通过与管道相邻的法兰进行夹持安装 分离型转换器: 2-inch管安装 JIS10/20/40、ANSI0， JPI150/300/600， DIN PN10/16/25/40 |
||
| 电气连接 | JIS G1/2内螺纹，ANSI 1/2NPT内螺纹，ISO M20×1.5内螺纹 | ||
| 电气规格 |
JIS隔爆型，FM防爆型/本安型 ATEX (CENELEC隔爆型/本安型/IEC type n) CSA防爆型/本安型: 双密封 SAA隔爆型/本安型 |
||
| 材质 |
壳体: SCS14A铸造不锈钢(equivalent to SUS316，CF8M） 涡街发生体: 双相不锈钢(可选: 防腐型) 密封垫圈: SUS316不锈钢表面涂覆特氟龙涂层 转换器外壳: 铝合金 |
||
| 应用标准 |
*符合EMC标准: EN61326-1 Class A，Table 2 (工业应用场合)，EN61326-2-3 EN55011 Class A Group 1 *压力仪表指示: 注明机身标识号0038 H模件 |
||
|

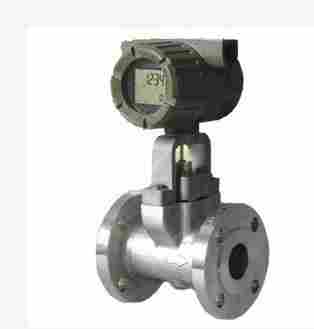

DY□□□ |
|
(口径15-300mm)漩涡流量计 |
||||||
|
输出信号 |
-D |
4-20MA，脉冲，BRAIN通讯 |
||||||
|
-E |
4-20MA，脉冲，HART通讯 |
|||||||
|
-N |
分离型传感器 |
|||||||
|
壳体材质 |
A |
SCS14A（JIS铸件，相当SUS316） |
||||||
|
B |
CF8M（ANSI铸件，相当SUS316） |
|||||||
|
X |
其它（注1） |
|||||||
|
发生体材质 |
L |
DCS1（相当SUS329JI） |
||||||
|
X |
其它（注1） |
|||||||
|
管道连接 RF：凸法兰 RJ：环接型 |
AJ1 |
JIS 10K夹持型 |
||||||
|
AJ2 |
JIS 20K夹持型 |
|||||||
|
AJ4 |
JIS 40K夹持型 |
|||||||
|
AA1 |
ANSI 150夹持型 |
|||||||
|
AA2 |
ANIS 300夹持型 |
|||||||
|
AD3 |
DIN PN25夹持型 |
|||||||
|
AD4 |
DIN PN40夹持型 |
|||||||
|
SS3 |
GB 2.5 MPA夹持型 |
|||||||
|
SS4 |
GB 4.0 MPA夹持型 |
|||||||
|
BJ1 |
JIS 10K法兰型（RF） |
|||||||
|
BJ2 |
JIS 20K法兰型（RF） |
|||||||
|
BJ4 |
JIS 40K法兰型（RF） |
|||||||
|
BA1 |
ANSI 150法兰型（RF） |
|||||||
|
BA2 |
ANSI 300法兰型（RF） |
|||||||
|
BA4 |
ANSI 600法兰型（RJ） |
|||||||
|
CA4 |
ANSI 600法兰型（RJ） |
|||||||
|
CA5 |
ANSI 900法兰型（RJ） |
|||||||
|
BD3 |
DIN PN25法兰型（RF） |
|||||||
|
BD4 |
DIN PN40法兰型（RF） |
|||||||
|
SR3 |
DIN PN25法兰型（RF） |
|||||||
|
SR4 |
DIN PN40法兰型（RF） |
|||||||
|
SR5 |
DIN PN63法兰型（RF） |
|||||||
|
SR6 |
DIN PN100法兰型（RF） |
|||||||
|
电气接线口 |
-0 |
JIS G1/2内螺纹 |
||||||
|
-2 |
ANSI 1/2NPT内螺纹 |
|||||||
|
-4 |
M20*1.5内螺纹 |
|||||||
|
显示器 |
D |
带显示器 |
||||||
|
N |
无显示器，分离型传感器 |
|||||||
|
选用规格 |
/□□□ |
附加规格 |
||||||
|
DY系列漩涡流量计转换器：
|
漩涡流量计信号电缆；
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
名称
|
说明
|
型号
|
代码
|
| 温度变送器内置型 | 漩涡发生体内部内置PT100铂电阻 | DY | /MV |
| 不锈钢位号牌 | 不锈钢位牌，装在转换器外壳 | DY/DYA | /SCT |
|
NEPSI防爆型
|
NEPSI隔爆型 | DY/DYA | /NF1 |
| NEPSI本安型 | DY/DYA | /NS1 | |
|
隔爆接头
|
配线接线口：JIS 1/2内螺纹 | DY | /G11 |
| G11：1只，G12：2只 | DYA | /G12 | |
| 不锈钢螺栓螺母组件 | 不锈钢螺栓螺母组件 | 限夹持型 | /BL |
|
材质论证
|
壳体 | DY | /M01 |
| 壳体，发生体 | DY | /M02 | |
| 脱脂处理 | 所有接液部件进行脱脂处理 | DY | /K1 |
|
高温型
|
流体温度：-29-450 °C（口径25-200mm） | DY | /HT1 |
| 流体温度：-29-450 °C（口径25-300mm） | DY | /HT2 | |
| 环氧涂层 | 仪表盖及外壳环氧涂层 | DY/DYA | /X1 |
| 不锈钢支架（DYA用） | 分离型转换器支架为不锈钢 | DYA | /SB |
| 避雷器 | 转换器内加装避雷器 | DY | /A |
| 防腐型 | 口径15-100mm | DY | /HY |
| 转换器180°转向 | 产品出厂时，转换器反转180° | DY | /CRC |
| 检验成绩单 | 实流校正成绩单 | DY | /QIC |
