变频串联谐振装置产品介绍
变频串联谐振装置由上海天皋电气有限公司提供变频串联谐振装置，变频串联谐振装置上海天皋电气,测速快,精度高 .变频串联谐振装置深受新老用户信赖!
| 变频串联谐振装置 产品技术指标： |
| 环境温度： -10℃～45℃工作湿度： ≤90% 海拔高度： ≤2000m电源输入： 380V±10%三相或 220V±10%单相（10kW以下）,50Hz额定试验容量： 0～5000kVA谐振电压： 0～1000kV频率调节范围： 0.1～300Hz系统测量精度： 1.0级频率调节分辨率： 0.02Hz不稳定度： ≤0.05%输出波形： 正弦波波形畸变率： ≤0.5%噪声： 60dB电抗器Q值： 30～120 |

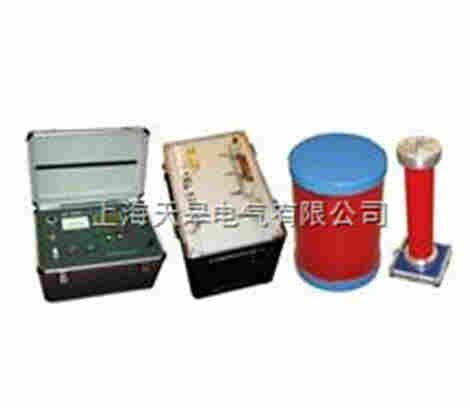

| 成套装置构成 |
| 变频调压电源：既可改变输出的频率、又可改变其输出的电压。激励变压器： 起耦合信号及电压变换的作用，并按自身的变比来提升电压。电抗器： 与被试品串联，构成LC回路。分压器： 用来测量被试品上的电压，同时作为采样信号反馈给仪器。补偿电容器： 用来调整被试品频率。 |
部分常用型号和典型配置
一、电缆交流耐压试验系列
| 型 号 | 可满足的试验项目 | 设备电抗器配置 | 备 注 |
KD3000-44/22 | 10kV（300mm2）电 缆 1KM | 22kV ⅹ 1台 | 便携式 |
KD3000-132/66 | 1、10kV（300mm2）电 缆 3KM | 22kV ⅹ 3台 | 便携式 |
KD3000-264/52 | 1、10kV（300mm2）电 缆 5KM 3、35kV 变压器，开关， 4、10kV电动机，变压器 5、600MW及以下发电机等 | 22kV ⅹ 6台 | 便携式 |
KD3000-1560/66 | 110kV（300mm2）电 缆 3KM | 130kV ⅹ 2台 | 非便携式 |
二、发电机工频耐压试验系列
| 型 号 | 可满足的试验项目 | 设备电抗器配置 | 备 注 |
KD3000-44/22 | 1、100MW及以下发电机 相电容0.1-0.3uF 2、10kV（300mm2）电 缆 1KM | 22kV ⅹ 1台 | 便携式 |
KD3000-100/36 | 1、600MW及以下发电机 相电容0.1-0.25uF 2、10kV（300mm2）电 缆 1.5KM | 18kV ⅹ 2台 | 便携式 |
KD3000-176/44 | 1、600MW及以下发电机 相电容0.1-0.3uF 2、10kV（300mm2）电 缆 3KM 3、可兼顾发电机母线，主变等 | 22kV ⅹ 4台 | 便携式 |
三、GIS和SF6开关交流耐压试验系列
| 型 号 | 可满足的试验项目 | 电抗器配置 | 备 注 |
KD3000-250/200 | 1、110kV GIS的交流耐压试验 5、110kV互感器交流耐压 | 40kV ⅹ 5台 | 便携式 |
KD3000-100/200 | 1、110kV GIS的交流耐压试验 2、110kV互感器交流耐压 | 50kV ⅹ 4台 | 便携式 |
四、变压器，电动机等设备的工频交流耐压试验系列
| 型 号 | 可满足的试验项目 | 电抗器配置 | 备 注 |
KD3000-105/84 | 1、110kV变压器的工频耐压试验 3、35kV开关交流耐压试验 | 28kV ⅹ 3台 | 便携式 |
KD3000-100/80 | 1、110kV变压器的工频耐压试验 3、35kV开关交流耐压试验 | 40kV ⅹ 2台 | 便携式 |
