DY040-FALAJ4-0D

标准型

多变量型

缩径型

型号

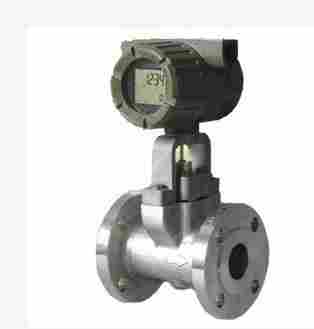

DY涡街流量计

选项代码: /MV

选项代码: /R1， /R2

测量流体

液体、气体、蒸汽(避免多相流和粘性流体)

公称通径

15mm ∼ 300mm
(400mm: 特殊订货)

25mm ∼ 200mm

25mm ∼ 200mm

精度

液体: 读数的±1.0%(20000≤Re≤1000)
液体: 读数的±0.75%(D×1000≤Re)

液体: 读数的±1.0%
(20000≤Re≤1000)

气体、蒸汽: 读数的±1.0%(流速小于35m/s)
气体、蒸汽: 读数的±1.5%(流速35m/s～80m/s)

输出信号

双重输出(可同时获得模拟和晶体管接点输出信号)

流体温度范围

-29℃∼260℃(一般型)
-196℃∼100℃(低温型: 选购)
-29℃∼450℃(高温型: 选购)

工况压力范围

-0.1MPa (-1kg/cm²)~法兰额定值

环境温度

-29~85℃(一体型/无显示器)
-29~80℃(一体型/带显示器)
-29~85℃(分离型传感器)
-40~85℃(分离型转换器/无显示器)
-30~80℃(分离型转换器/带显示器)

环境湿度

5～RH(不结露)

安装

一体型和分离型传感器: 法兰安装或通过与管道相邻的法兰进行夹持安装
分离型转换器: 2-inch管安装
JIS10/20/40、ANSI0， JPI150/300/600， DIN PN10/16/25/40

电气连接

JIS G1/2内螺纹，ANSI 1/2NPT内螺纹，ISO M20×1.5内螺纹

电气规格

JIS隔爆型，FM防爆型/本安型
ATEX (CENELEC隔爆型/本安型/IEC type n)
CSA防爆型/本安型: 双密封
SAA隔爆型/本安型

材质

壳体: SCS14A铸造不锈钢(equivalent to SUS316，CF8M）
涡街发生体: 双相不锈钢(可选: 防腐型)
密封垫圈: SUS316不锈钢表面涂覆特氟龙涂层
转换器外壳: 铝合金

应用标准

*符合EMC标准:
  EN61326-1 Class A，Table 2 (工业应用场合)，EN61326-2-3
  EN55011 Class A Group 1
*压力仪表指示:
  注明机身标识号0038 H模件
