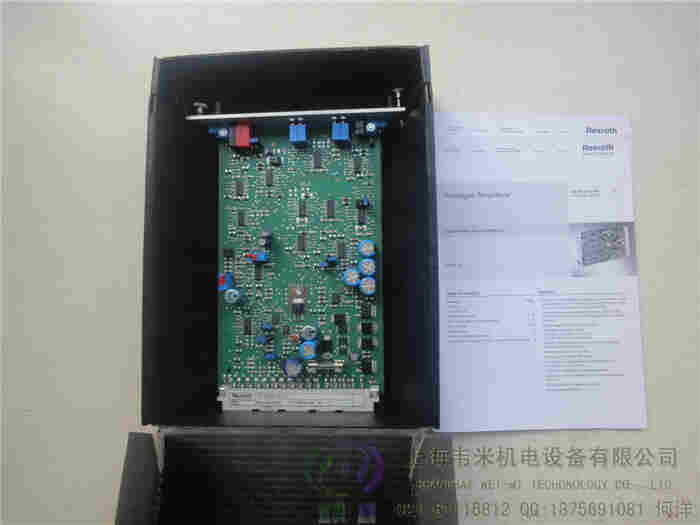

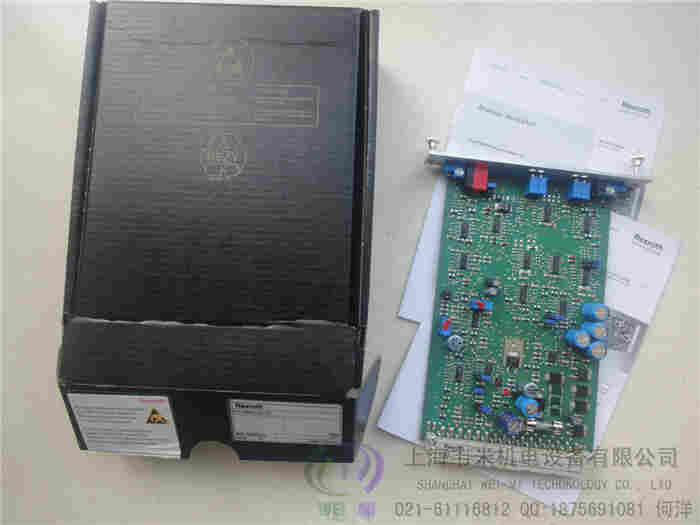

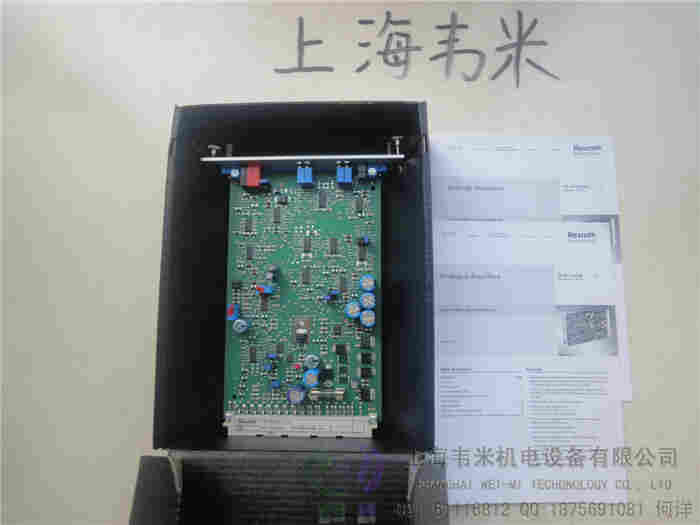

VT-MSPA1-508-10/V0力士乐比例放大板 力士乐REXROTH比例阀，REXROTH阀工作原理
伺服阀与比例阀的区别
REXROTH力士乐比例阀与比例阀之间的差别并没有严格的规定，因为比例阀的性能越来越好，逐渐向伺服阀靠近，所以近些年出现了比例伺服阀。
力士乐REXROTH比例阀，REXROTH阀工作原理REXROTH力士乐比例阀非要说差别，主要体现在一下几点：
伺服阀中位没有死区，比例阀有中位死区；
伺服阀的频响（响应频率）更高，可以高达200Hz左右，比例阀一般高几十Hz；
伺服阀对液压油液的要求更高，需要精过滤才行，否则容易堵塞，比例阀要求低一些。
REXROTH力士乐比例伺服阀性能介于伺服阀和比例阀之间。
REXROTH力士乐比例换向阀属于比例阀的一种，用来控制流量和流向。
Rexroth力士乐放大器
提供各电液比例阀放大板/比例阀控制器/数字式比例放大器/比例阀放大器/比压比流放大板/压力流量放大
板/双比例阀放大板/电液比例溢流阀放大板/电子比例放大器/比例电子放大器/
力士乐比例放大板/力士乐比例阀放大器：
力士乐比例放大板VT-VRRA 1-527-20/V0
力士乐比例放大板VT-VRRA 1-527-20/V0/2STV
力士乐比例放大板VT-VRRA 1-527-20/V0/K40-AGC
力士乐比例放大板VT-VRRA 1-527-20/V0/K60-AGC
力士乐比例放大板VT-VRRA 1-537-20/V0/K40-AGC
力士乐比例放大板VT-VRPA 1-527-20/V0/RTS-2STV
力士乐比例放大板VT-VRPA 1-527-20/V0/RTS-2/2V
力士乐比例放大板VT-VRPA 1-527-20/V0/2/2V
力士乐比例放大板VT-VSPA 1-525-10/V0/RTP
力士乐比例放大板VT-VSPA 2-525-10/V0/RTP
力士乐比例放大板VT-SWKA2-5-1X/V0/0
力士乐比例放大板VT-VRPA 1-527-10/V0/PV
力士乐比例放大板VT-VRPA 1-537-10/V0/PV
力士乐比例放大板VT-VRPA 1-527-10/V0/QV
力士乐比例放大板VT-VRPA 1-537-10/V0/PV-RTP
力士乐比例放大板VT-VRPA 1-537-10/V0/QV-RTP
力士乐比例放大板VT-MSPA 2-525-10/V0
力士乐比例放大板VT-VRPA 2-527-10/V0/RTP
力士乐比例放大板VT-VPRAP1-540-10/V0/T
力士乐比例放大板VT-MSPA 1-508-10/V0
力士乐比例放大板VT-MSPA 1-525-10/V0
力士乐比例放大板VT-VACAI -500-10/V0/VLRD
力士乐比例放大板VT-MACAS-500-10/V0/I
力士乐比例放大板VT-SSPA 1-525-20/V0
力士乐比例放大板VT-SSPA 1-508-20/V0
力士乐比例放大板VT-VACAF-500-10/V0
力士乐比例放大板VT-VRRA 1-527-10/V0/RV
力士乐比例放大板VT-VARAP1-527-20/V0
力士乐比例放大板VT-PA-2
力士乐比例放大板VT-PE-TB3 TESTBOX III
1834486001 力士乐比例放大板VT3002-1-2X/32F
R900010938 力士乐比例放大板VT 11015-1X/
R900010960 力士乐比例放大板VT 11013-1X/
R900019567 力士乐比例放大板VT 11021-1X/
R900019670 力士乐比例放大板VT 11078-2X/
R900020153 力士乐比例放大板VT 3002-1-2X/32D
R900020154 力士乐比例放大板VT 3002-1-2X/48F
R900020289 力士乐比例放大板VT 11550-2X/
R900020298 力士乐比例放大板VT 3000-3X/
R900020299 力士乐比例放大板VT 3006-3X/
R900020304 力士乐比例放大板VT 3024-3X/
R900020360 力士乐比例放大板VT 10468-3X/F0-RX
R900020746 力士乐比例放大板VT 10406-3X/FXY-0S-RXY
R900021909 力士乐比例放大板VT-VSPA2-1-1X/T1
R900022868 力士乐比例放大板VT 12350-3X/0/
R900029482 力士乐比例放大板VT-PVPQ1-1X/0
R900029790 力士乐比例放大板VT-VSPA2-1-1X/T5
R900033111 力士乐比例放大板VT-SR2-1X/0-60
R900033823 力士乐比例放大板VT-VSPA1-1-1X/
R900034725 力士乐比例放大板VT-SR34-1X/1-2 (2WRC63)
R900053778 力士乐比例放大板VT-VSPA1K-1-1X/
R900211788 力士乐比例放大板VT 11118-1X/
R900214081 力士乐比例放大板VT-VSPA2-50-1X/T1
R900214082 力士乐比例放大板VT-VSPA2-50-1X/T5
R900249811 力士乐比例放大板VT-MRPA2-2-1X/V0/0
R900249895 力士乐比例放大板VT-MRPA2-1-1X/V0/0
R900537344 力士乐比例放大板VT 11131-1X/
R900579497 力士乐比例放大板VT 5035-1X/
R900608753 力士乐比例放大板VT-DFPE-A-2X/G24K0/0A0V/V
R900703811 力士乐比例放大板VT-DFP-A-2X/G24K0/0/V
R900724228 力士乐比例放大板VT-DFPE-A-2X/G24K0/0B0C/V
R900724314 力士乐比例放大板VT-HNC100-2-2X/W-16-P-0
R900749983 力士乐比例放大板VT 5041-2X/3
R900752430 力士乐比例放大板VT-MRMA1-1-1X/V0/0
R900782310 力士乐比例放大板VT-VSPA1-2-1X/V0/0
R900784153 力士乐比例放大板VT12302-3X/1
R900951687 力士乐比例放大板VT-VETSY-1-1X/1-2-1-1-1/(PRUEFG.+KOFFER)
R900952202 力士乐比例放大板VT-VRPA1-50-1X/
R900952205 力士乐比例放大板VT-VRPA1-52-1X/
R900955334 力士乐比例放大板VT-HNC100-1-2X/W-08-0-0
R900958999 力士乐比例放大板VT-HNC100-1-2X/W-08-P-0
R900978827 力士乐比例放大板VT-VSPA1-1-1X/005
R900979885 力士乐比例放大板VT-VRPA2-1-1X/V0/T5
R900979887 力士乐比例放大板VT-VRPA2-1-1X/V0/T1
R900979889 力士乐比例放大板VT-VRPA2-2-1X/V0/T1
R901002090 力士乐比例放大板VT-VSPA2-1-2X/V0/T1
R901002095 力士乐比例放大板VT-VSPA2-1-2X/V0/T5
R901009038 力士乐比例放大板VT-VRPA1-100-1X/V0/0
R901010980 力士乐比例放大板VT-MSPA2-1-1X/V0/0
R901047778 力士乐比例放大板VT-HACD-1-1X/V0/1-P-0
R901057060 力士乐比例放大板VT-VRPA1-151-1X/V0/0
R901066684 力士乐比例放大板VT-ZKO-USB/S-1-1X/V0/0
R901066987 力士乐比例放大板VT-VRPD-2-2X/V0/0-0-1
R901077297 力士乐比例放大板VT-VSPD-1-2X/V0/0-0-1
R901082348 力士乐比例放大板VT-NE30-2X/
R901108538 力士乐比例放大板VT-HNC100-4-3X/P-I-00/000
R901134614 力士乐比例放大板VT-HNC100-1-3X/P-I-00/000
R901134616 力士乐比例放大板VT-HNC100-2-3X/P-I-00/G02
R901142360 力士乐比例放大板VT-MSPA1-11-1X/V0/0
R901152637 力士乐比例放大板VT-VSPA1-11-1X/V0/0
REXROTH力士乐比例阀放大板VT-VSPA2-1-1X/T5功能
电源 [1]
放大器板卡具有一个带输入电流限制器的电源。这便提供了所
有内部正电源电压和负电源电压。输入电流限制器可防止由电
流输出级中的滤波电容器引起的输入电流峰值。
施加的控制值
通过将对差动输入端口 [2] 施加的外部控制值，对加法器 [6]
和斜坡函数发生器施加的控制值相加来形成内部控制值信号。
以下内容有效：
标准
值
电流
输入
差动输入 控制
值插座
流动
方向
– 4 mA –10 V –10 V P 至 B，
A 至 T
0 % 12 mA 0 V 0 V
100 % 20 mA 10 V 10 V P 至 A，
B 至 T
0 % < 1 mA1) 0 V
REXROTH力士乐比例阀放大板VT-VSPA2-1-1X/T5
1) 如果输入电流口不起作用或控制值电缆断裂，将导致内部控
制值信号为0%.
电流和电压输入之间不进行转换。输入始终可用（请参阅插脚
分配）。
控制值启用 [4]
可以启用四个控制值信号 “w1” 至 “w4”。外部控制值电压（
控制值 1 至 4）可直接通过前面的控制电压输入信号+10V和-
10V施加，或通过外部电位计施加。如果控制值输入直接和控
制电压相连，则将在电位计 “w1” 至 “w4” 上完成设置。使用外
部电位计时，内部电位计将用作衰减器或限制器。
在同一时刻，只能有一个指令起作用。如果同时激活了多个指
令，则指令“1”的优先权低，指令“4”的优先权高。
起作用的指令通过前板上的黄色 LED 显示。
控制值极性变化 [7]
由输入信号，控制值启用和零位偏移信号形成的内部生成控制
值可通过外部信号或跳线 J1 改变极性。极性变化通过前板上
的 LED（“– 1”）显示。
REXROTH力士乐比例阀放大板VT-VSPA2-1-1X/T5启用功能 [8]
通过启用功能，电流输出级被启用，内部控制值信号被转换到
斜坡函数发生器。启用信号通过前面板上的 LED 显示。如果
取消启用功能，内部控制值（具有施加的控制值）将随设置的
斜坡时间而变化。因此，受控阀不会突然打开。
REXROTH力士乐比例阀放大板VT-VSPA2-1-1X/T5斜坡函数发生器 [9]
斜坡函数发生器对控制输出的坡度进行限制。后续阶跃发生器
或振幅衰减器不会使斜坡时间而延长或缩短。
通过斜坡“开/关”信号或跳线 J2 将斜坡时间设置为小值
(< 2 ms)（斜坡关闭）。
外部调整斜坡时间
可通过外部电位计延长内部设置的斜坡时间。此设置可借助测
量插口进行检查。如果电缆断连，内部与调整器将自动有效。
有关斜坡时间调节和测量的注意事项：
测量插口 "t" 处的值 U
t (V) 5 3 2
实际斜坡时间 (± 20%) t (ms) 20 33 50
Ut
(V) 1 0,5 0,3 0,2 0,1 0,05 0,03 0,02
t (ms) 100 200 333 500 1000 2000 3333 5000
REXROTH力士乐比例阀放大板VT-VSPA2-1-1X/T5特性曲线生成器 [10]
通过可调特性曲线生成器，可以分别调整正信号和负信号的
大值，以便将它们匹配来满足 液压要求。穿过零点的特性曲
线的实际运动 不是跃变式的，而是线性的。
限幅器 [11]
内部控制值被限制在标称范围的约 ±110%。
时钟发生器 [13]
时钟发生器会产生输出级的时钟频率。可通过跳线将时钟信号
转换成三个基本频率范围。
电流输出级 [16]
电流输出级会产生比例阀的定时线圈电流。线圈电流被限制在
每输出口 2.7 A。输出级输出具有防短路功能。出现内部故障
信号或无启用信号时，输出级将被断电。
故障识别 [17]
通过电流监控输出级。
[ ] = 请交叉参照第 4 页和第 5 页上的 线路框图
