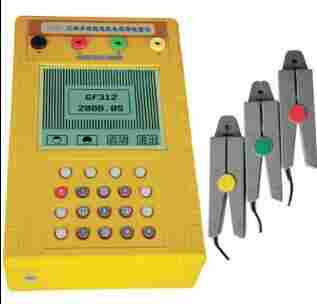

HDGC3550 三相多功能用电检查仪
HDGC3550 三相多功能用电检查仪主要用于0.3级及以上计量装置的用电检查和综合测试，包括电能表误差校验、电工参数测量、电流互感器变比测试和铭牌校对、任意种错误接线判别并中文更正提示、一次视在功率推算、测试数据存储和查询等多种功能，5.7寸彩色液晶或触摸屏显示、多种供电方式选择，完全满足客户使用需求。

江苏天邦电气有限公司

电话：

手机：

网址：http://www.tb1718.com/

按照应用现场的不同，分为标准型、增强型、型三大类产品。

◆校验各种机械、电子式和智能电能表误差；
◆测量各种电参数指标（U、I、P、Q、Φ、F）；
◆配大钳表测量含电流互感器、表计组成的低压计量装置的综合误差；
◆电流互感器变比进行测量及铭牌校对；
◆直观显示接线图，任意种错误接线一目了然，汉字提示更正方法；
◆通过二次电流测量输入TA、TV倍率，直接推算一次视在功率；
◆汉显界面，汉字输入，U盘存储；
◆锂电电池、测试线路取电两种供电模式；
◆存储全部测量数据，方便事后分析；
◆与 PC 机进行通讯，配《电能表管理系统》软件，实现无纸化办公。

◆采用高速高精度数字乘法器，同时测量多种电工参数并对全部参数进行软件修正；
◆仪器无电位器，防止因运输等外界原因造成误差改变，大大提高了系统的稳定性和可靠性；
◆高亮度、高清晰度、高分辨率5.7＂（320*240）TFT彩色液晶或者触摸屏显示；
◆宽工作电源AC 57.7V～480V，在 -20℃～+40℃ 的温度范围内保证电能的准确性；
◆标配 0.2 级 20A钳，已含开合不重复性误差、接触误差、外界磁场干扰误差、角差等；
◆高精度塑胶模具机箱设计，轻巧美观。

电压量程	AC 57.7V-480V
电流量程(钳表)	5A（10mA～5A） 20A（40mA～20A） 100A（100mA～100A） 500A(100mA～500A) 1000A(100mA～10000A)
测量精度	5A、20A：±0.3% 100A、500A、1000A： ±0.5%
基本误差	有功电能：±0.3%、±0.5% 功率：±0.3%、±0.5% 电压：±0.3%、±0.5% 电流：±0.3%、±0.5% 频率：±0.05Hz 相位：±10′
电能脉冲常数	5A ：FL=36000P/KWh 其它：FL=36000×5/额定电流(P/KWh)
频率	45-55Hz
相位测量范围	-180°～ +180°
其它技术指标	电源：AC57.7V～480V 功耗：约4.5VA 环境温度：-20℃～+40℃(保证准确度）相对湿度：40%～95% 无结露尺寸：(长)249(宽)154(高)58mm 重量：1.2kg

产品配置：

标准配置：主机1台、20A钳表ABC相各1只、电压鳄鱼夹10个、电压测试线1套、脉冲测试线1条、充电线1条、PC通讯线1条，《使用说明书》1本、《出厂检验报告》1张、仪器包1个，管理软件1套。

选配件：5A钳表、100A钳表、500A钳表、1000A钳表、1500A钳表、U盘、仪器箱、条码扫描枪。
