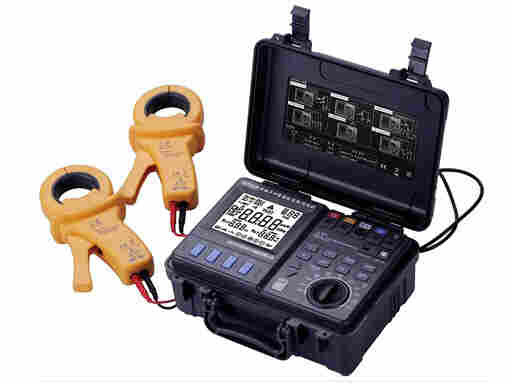

本系列仪表是集多种测量方法于一体的高级接地电阻测试仪，用于检查变压器、防雷系统、高压输电铁塔、通讯设备等的接地电阻，其自动频率控制（AFC）功能，可将干扰减至小。
主要功能和用途如下：
|
基本功能 |
用途 |
|
接地电阻测量 |
测量电气设备的接地电阻 |
|
干扰电压测量 |
测量外部电路的干扰电压 |
|
干扰电流测量 |
测量外部电路的干扰电流 |
|
土壤电阻率测量 |
测量土壤的平均电阻率 |
|
交流电阻测量 |
用2极交流电压测量电阻 |
|
直流电阻测量 |
用正向/反向直流电压测量电阻 |
|
存储 |
存储测量数据 |
|
PC通讯 |
把数据传给PC进行数据分析 |
产品功能：
|
可选测试电压 |
20V 、48V |
|
可选测试频率 |
94Hz、105Hz 、111Hz 、128Hz 、 AFC |
|
测量方式 |
多种测量方式供选择 |
|
存储数据 |
可以存储100个测试数据，存储数据可以在本机查看亦可上传至PC软件。 |
|
显示 |
数字与模拟双重显示；LCD显示带背光。 |
|
PC通讯 |
通过USB接口将内部存储数据上传至PC软件，进行数据分析 。 |
|
坚固耐用 |
结构紧凑，牢固耐用，便于携带。 |
|
双电池供电 |
通过开关选择LR14碱性电池或可充电电池组供电。 |
产品参数：
工作温度湿度条件 0~40℃，<80%RH（无凝露）
电池充电温度 10~40℃，<80%RH
存储温度和湿度 -10~50℃，<90%RH（无凝露）
电池包存储温度和湿度 -20~30℃，<80%RH（无凝露）
存储海拔高度 <12000m
使用海拔高度 <2000m
钳口直径 φ51mm
显示 带背光的LCD大数值9999
溢出指示 >,LIMIT
向下溢出指示 -
显示刷新频率 接地电阻/漏电流：每秒钟1次（如果使用平均功能，每4秒1次）
输出电压检测每秒2次
干扰电压每秒4次
干扰频率每秒1次
干扰电流每秒1次
端子 1)电阻测量： H/C2、S/P2、ES/P1、E/C1、
2) USB，充电器
供电 LR14碱性电池×6；额定电压1.5V×6
电池组：可充电镍氢电池；额定电压7.2V
3）充电器：额定输入电压100V~240V额定频率50~60HZ,输出电压12VDC 3A
大功耗 15VA（使用充电器）
6VA（用电池或充电电池包）
大工作时间 碱性电池大约5小时；电池包9小时，背光关闭的情况下
大输入电压 250V AC(50~400Hz)
大额定对地电压 300Vrms（CAT III）
绝缘强度 6880VAC 15秒
过载保护 端子间250VAC 1分钟
尺寸 大约260(W) ×125(H) ×280(L)mm
重量 大约 2.5Kg
