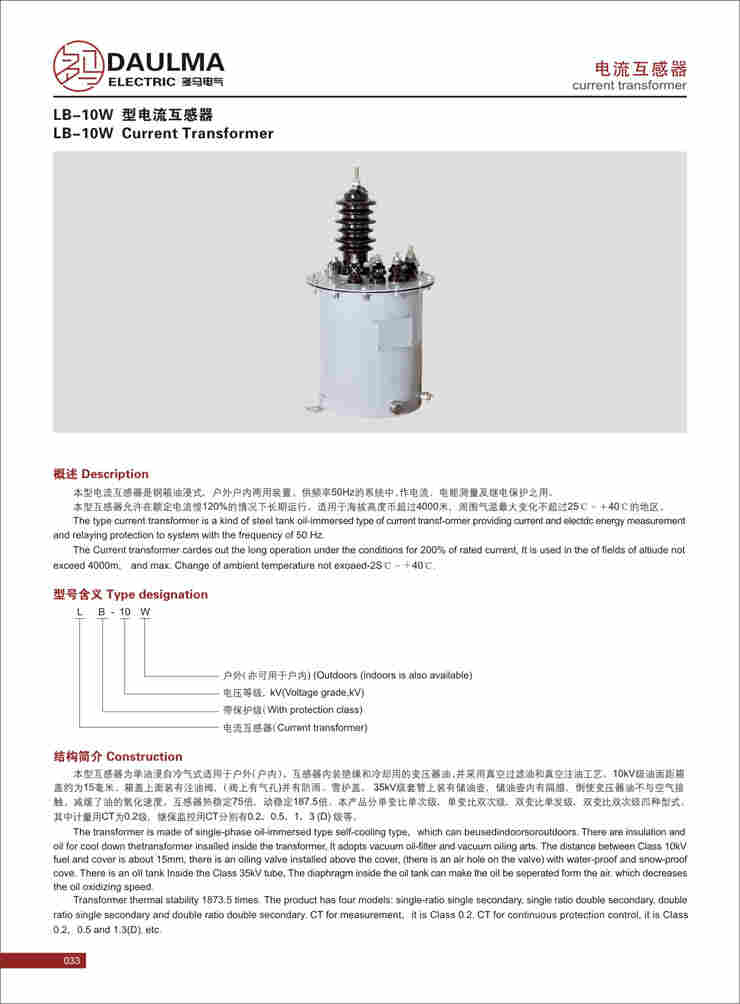

LB-10W户内户外油浸式电流互感器
概述
LB-10W电流互感器是钢箱油浸式（ 南永周），户外户内两用装置，供频率50HZ的系统中，作电流、电能测量及继电保护之用。
LB-10W电流互感器允许在额定电流120%的情况下长期运行。适用于海拔高度不过4000米，周围气温大变化不过负25度到正40度的地区。

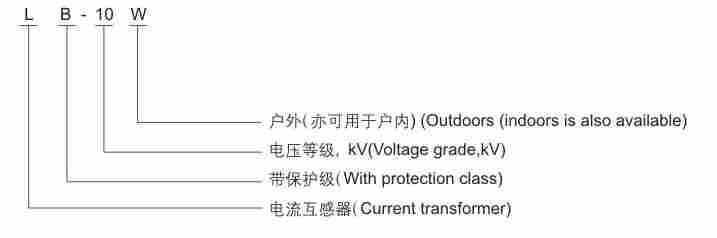

型号含义
结构简介
LB-10W电流互感器为单油浸自冷气式适用于户外(户内)，互感器内装绝缘和冷却用的变压器油，并采用真空过滤油和真空注油工艺。10KV级油面距箱盖约15毫米，箱盖上面装有注油阀，(阀上有气孔)并有防雨、雷护盖。35KV级套管上装有储油壶，储油壶内有隔腊，例使变压器油不与空气接触，减缓了油的氧化速度。互感器热稳定75倍，动稳定187.5倍。本产品分单变比单次级，单变比双次级，双变比单次级，双变比双次级四种型式。其中计量用CT为0.2级，继保监控用CT分别有0.2、0.5、1、3(D)级等。
使用条件
1.安装场所：户内，户外
2.环境温度：负25度到正40度
3.环境条件：大相对湿度小于等于95%
4.海拔高度：小于等于2000米
5.污秽等级：II级
技术参数

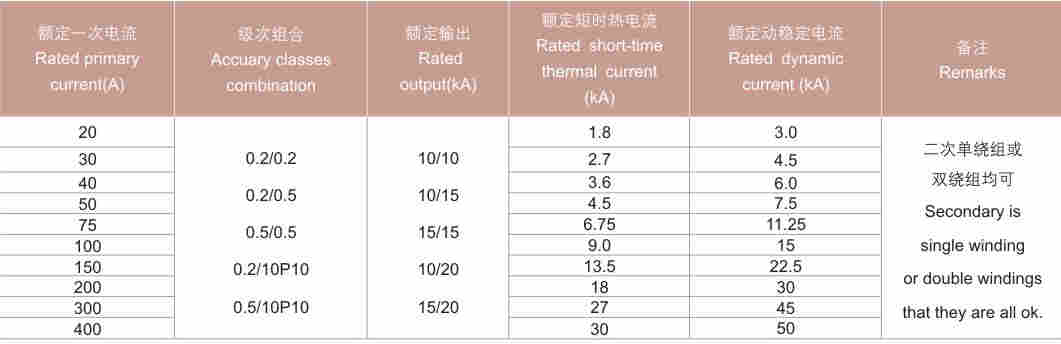

LB-10W电流互感器技术参数
外形尺寸

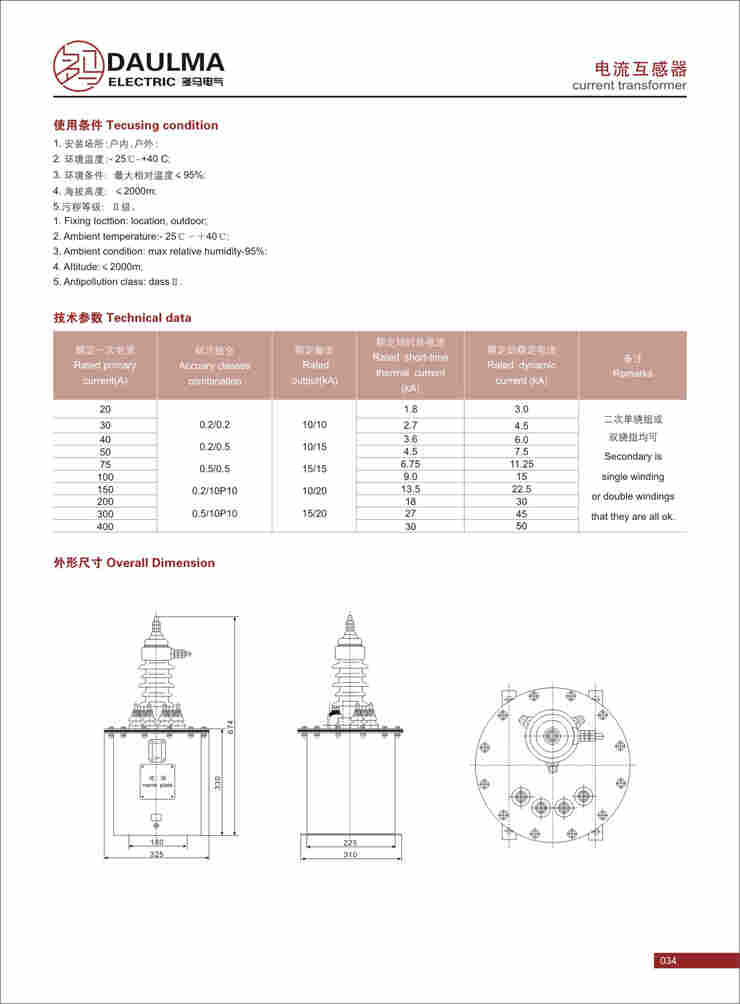

LB-10W电流互感器外形尺寸
声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页LB-10W户内户外油浸式电流互感器的信息仅供参考，如有改动不另行通知。订购前请来电咨询，我们有人士为您选型。 另外可根据客户需求，订制非标产品。
