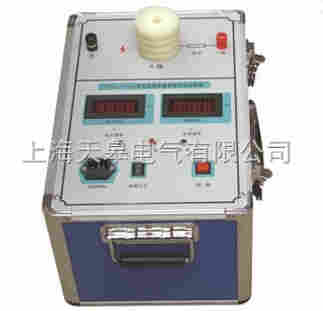

智能氧化锌避雷器检测仪

智能氧化锌避雷器检测仪产品参数：

电源：220V、50Hz或内部电源。
参考电压输入范围（电压基准信号）：50Hz 、30V～100V。
测量参数：
泄漏电流全电流波形、基波有效值、峰值。
泄漏电流阻性分量基波有效值及3、5、7次有效值。
泄漏电流阻性分量峰值：正峰值Ir+、负峰值Ir-。
容性电流基波，全电压、全电流之间的相角差。
运行（或试验）电压有效值。
避雷器功耗
测量准确度：
电流：全电流>100μA时： ±5%读数±1个字；
电压：基准电压信号>30V时： ±2%读数±1个字。
测量范围：泄漏电流：100μA～10mA（峰值）；
电 压：30～100V（有效值）。
外形尺寸：410×280×220 （mm）
重 量：11kg

智能氧化锌避雷器检测仪操作步骤：

打开电源开关 屏幕出现开机界面
约几秒后出现如下所示主菜单（图）。
智能氧化锌避雷器检测仪主菜单的具体操作说明如下：
l 线路编号：按“功能"键将光标指向“线路编号"，按“确定"键进入；按“功能"键选择要调整的位置，此位置下会有一个小光标；按 “增大"、“减小" 键进行选择，所有位调整完成后，按“确定"键。
l PT变比：按“功能"键将光标指向“PT 变比"，按“确定"进入；按“功能"键选择你要调整的位置，此位置下会有一个小光标；然后按 “增大"、“减小" 键进行选择，位调整完成后，按“确定"键。
l 测试相序：按“功能"键将光标指向“测试相序"，按“确定"进入；按“功能"键选择你要调整的位置，此位置下会有一个小光标；按 “增大"、“减小" 键进行选择，位调整完成后，按“确定"键。其中ABC表示单相测量X表示三相同测.
l 补偿角度：调整方法同上，一般相间干扰的影响大约在2°~ 5°，由于准确测算干扰量有一定困难，一般不提倡硬性补偿，而是将其设置为0.0°可以按规程要求，纵向比较一段时间内数据变化趋势。如果需要调整边相校正角，可参考后面“测量原理"的有关章节.如果选择三相同测角度自动补偿.
l 日期：调整方法同上，用“功能"键选择要调整的项目年、月、日、时、分、秒，用“增大"、“减小"键进行调整，全部调整完后，按“确定"键。
l 模式 ： 按“确定"将会在有线感应无线三种模式之间切换.
l 查看：按键盘“功能"键将光标指向“查看"，按“确定"进入（如图六所示）；按 “增大、减小、功能" 键选择要查看的数据，按“确定"键显示该组数据；
l 测量：按“功能"键使光标指向“测试"，按“确定"进入测量，出现图七所示测量画面。
显示： 转换显示画面，显示全部测试信息，或简要显示。如果是三相同测按“增大"“减小"可以循环显示三相的信息。
打印：可将测量的数据打印出来，但不存储
存储：存储当前数据，选择好数据的存储位置，按“确定"键保存。
退出：退出测量，回到系统主菜单。
7．数据上传：将随机携带的数据通讯打包软件安装到计算机上，用串行通讯线将仪器与计算机的RS-232串口相连。打开仪器电源，在计算机上运行通讯程序，在计算机上点击所需功能，可完成有关的操作。

智能氧化锌避雷器检测仪产品特点：

远距离无线传输无需现场接线。
640×480高亮彩色液晶图文显示、阳光下显示清晰、高速热敏打印机。
配备嵌入式工业级控制系统，1G存储容量，windows操作系统。触摸屏操作方式，支持外挂键盘、鼠标。
 氧化锌避雷器检测仪配套上层设备管理软件，具备设备及历史数据管理、查询、比较、列表、报告打印等功能。两个USB接口支持数据的导入、导出。
内嵌三维动画演示详细介绍仪器操作流程及软件使用方法方便用户掌握试验方法和仪器的使用。
交、直流两用型，内带高能锂离子电池，特别适合无电源场合。
真正意义上的三相同时测量。
特征数据、波形同屏显示。
多种电压基准信号取样方式：
1.有线方式：从PT端计量绕组取信号，数字信号有线传输。
2.无线方式：从PT端计量绕组取信号，数字信号无线传输，省去电缆长距离连接。
3.无电压方式：不需要从PT端子取信号，采用软件计算的方式找到电压基准。
安全可靠，电压通道采用隔离变换，避免PT二次侧短路，减小信号失真。
带电、停电、试验室均可适用 ；
体积小，重量轻，便于携带。
