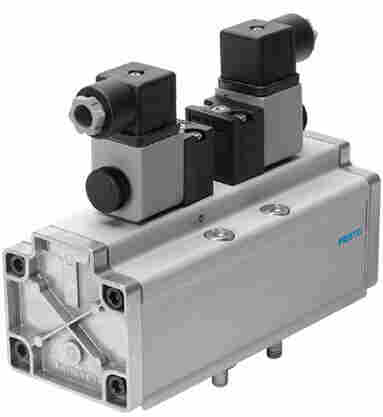

FESTO双控先导阀,JMDH-5/2-3/4-D-4-24DC
所选特性概览 电磁阀：JMDH-5/2-3/4-D-4-24DC#12458
阀功能两位五通阀,双电控
气动接口76 mm (4) ISO 5599-1/-2
电接口接口样式A, 符合 EN 175 301标准
先导气源内部
JMDH-5/2-3/4-D-4 (14545)
JMDH-5/2-3/4-D-4-24DC (12458)
JMDH-5/2-D-4 (35942)
JMVDH-5/2-D-1-C (151020)
JMVDH-5/2-D-2-C (151859)
JMVDH-5/2-D-3-C (151878)
扩展 CPX-FB13：DP-Slave Status
扩展模块 CPX-8DE 8DI
扩展模块 MPA2S:VMPA2-FB-EMS-4 4DO*2
扩展模块 MPA2S:VMPA2-FB-EMS-4 4DO*0
MVH-5-1/8-B，货号19779
MVH-5/3E-1/4-B，货号19139
先导类型 由先导控制
先导气源 内置的
流动方向 不可逆
可自由交叠 是
反向切换时间 40 ms
持续通电率
FESTO双控先导阀,JMDH-5/2-3/4-D-4-24DC
逻辑为0的大正向测试脉冲 4,300 µs
逻辑为1的大负向测试脉冲 2,100 µs
阀功能 5/2 双稳
驱动类型 电气的
宽度 76 mm
标准额定流量 6,000 l/min
工作压力 2 ... 16 bar
设计结构 活塞滑块
防护等级 IP65
额定尺寸 18 mm
宽度尺寸 82 mm
排气功能 可节流
密封原则 软性
装配位置 任意
符合标准 ISO 5599-1
介质温度 -10 ... 60 °C
声压等级 85 dB(A)
环境温度 -10 ... 50 °C
产品重量 2,600 g
电连接 符合DIN EN 175301-803
安装类型 在底座上
带通孔和螺丝
先导排气口82 M5
先导排气口84 M5
气动连接, 气口 1 连接板规格 4 符合 ISO 5599-1
气动连接, 气口 2 连接板规格 4 符合 ISO 5599-1
气动连接, 气口 3 连接板规格 4 符合 ISO 5599-1
气动连接, 气口 4 连接板规格 4 符合 ISO 5599-1
气动连接, 气口 5 连接板规格 4 符合 ISO 5599-1
材料信息，密封 NBR
材料信息，壳体 铝
