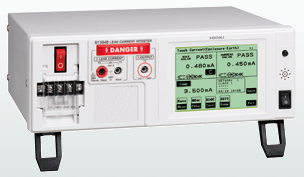

ST5540

测量方式

通过测量人体模拟阻抗间的电压下降显示和计算电流值
真有效值测量，测量部分是和主机接地绝缘

测量模式

泄漏电流测量、电压测量、保护导体电流测量

对应标准

医用电气设备：IEC60601-1（1988）A2：1995，（2005，3rd），JIS T0601-1：1999，2012
电气用品安全法
接触电流和保护导体电流的测量：IEC 60990（1999）
测量/控制/研究室的电气装置：IEC 61010-1（2001）
信息技术设备：IEC60950-1（2005）
家庭用/类似电气设备：IEC 60335-1（2001）+A1：2004+A2：2006
音频/视频/类似设备：IEC 60065（2001）+1：2005
Personnel Protection Systems for EV：UL 2231-1（2002），UL-2231-2（2002）
UL用：UL1492（1996）
测量/控制/研究室的电气装置，潮湿状态下的电流测量电路：IEC 61010-1（2001）

泄漏电流测量部分

接地泄漏电流，接触电流3种，患者泄漏电流7种，患者测量电流，合计患者泄漏电流4种，任意电流测量，外壳泄漏电流3种

测试电流

DC、AC（真有效值，0.1Hz~1MHz），AC+DC（真有效值，0.1Hz~1MHz），AC峰值（15Hz~1MHz）

测量量程

DC、AC、AC+DC时：50μA/500μA/5mA/50mA
AC峰值时：500μA/1mA/10mA/75mA

测量精度
（电流测量）

DC测量：± 2.0 % rdg. ± 6 dgt.（代表值）
AC/AC+DC测量：± 2.0 % rdg. ± 6 dgt. (15 Hz～100 kHz, 代表值）
AC峰值测量：± 2.0 % rdg. ± 6 dgt. (15 Hz～10 kHz, 代表值)

接口

外部I/O，医疗设备用继电器输出，USB1.1（通讯），RS-232C

各种功能

外加110%电压，自动试验，存储多100台的数据，时钟，数据备份，打印输出（选件）等

主机用电源

AC100V/120V/220V/240V（订货时请），50/60Hz，额定功率30VA

被测物用电源输入

AC100~240V，50/60Hz，端子板的额定电流输入：20A

被测物用电源输出

端子板的输出：20A，插座的输出：15A

体积和重量

320W×110H×253Dmm，4.5kg

附件

测试线L2200（ST5540用，红×2/黑×1）1套，面接触探头9195×1，测试线用备用保险丝×1，使用说明书×1，电源线×3，CD×1
