line;background-color:#FFFFFF;"> CPU 提供了以下用于存储用户程序、数据和组态的存储区：
line;background-color:#FFFFFF;"> 要显示编译程序块的存储器使用情况，请右键单击 STEP 7 项目树中“程序块”(Program blocks) 文件夹中的块，然后从上下文菜单中选择“资源”(Resources)。“编译属性”(Compiliation properties) 显示了编译块的装载存储器和工作存储器。
line;background-color:#FFFFFF;"> 要显示在线 CPU 的存储器使用情况，请双击 STEP 7 中的“在线和诊断”(Online and diagnostics)，展开“诊断”(Diagnostics)，然后选择“存储器”(Memory)。
line;background-color:#FFFFFF;"> 将某些数据标记为保持性数据可以避免发生电源故障后造成数据丢失。该 CPU 允许您将以下数据配置为保持性数据：
注意：对于任何块，都可通过在“程序块”(Program blocks) 文件夹中选择块，然后选择“工具 > 分配列表”(Tools > Assignment list) 菜单命令来显示分配列表。
如果 FB 非“优化块访问”(Optimized block access) 类型，则该 FB 的接口编辑器将不包含“保持”(Retain) 列。将此类 FB 置于程序中时，和该 FB 对应的实例 DB 仍将包含一个可进行编辑的“保持”(Retain) 列。如果是这种情况，在选择所有变量时为任意变量结果选择“保持”(Retain) 选项。同样，在取消选择所有变量时为任意变量结果取消选择该选项。
要查看或修改 FB 是否已优化，打开 FB 属性然后选则属性。
line;background-color:#FFFFFF;"> 该 CPU 多支持 10240 字节的保持性数据。要了解可用保持性字节数，请在 PLC 变量表或分配列表中单击“保持性”(Retain) 工具栏图标。尽管这里是为 M 存储器保持性范围的地方，但第二个箭头会指示可用于 M 和 DB 的剩余存储空间。请注意，要保证该值的准确性，必须编译带有保持性变量的所有数据块。
line;background-color:#FFFFFF;">
line;background-color:#FFFFFF;">
line;background-color:#FFFFFF;"> 使用 CPU 属性可启用“系统存储器”和“时钟存储器”的相应字节。 程序逻辑可通过这些函数的变量名称来引用它们的各个位。
line;background-color:#FFFFFF;"> CPU 在从 STOP 模式切换到 STARTUP 模式时初始化这些字节。 时钟存储器的位在 STARTUP 和 RUN 模式下会随 CPU 时钟同步变化。
 |
小心 覆盖系统存储器位或时钟存储器位时的风险改写系统存储器或时钟存储器的各个位可能会破坏这些功能中的数据，同时还可能导致用户程序错误运行，进而造成设备损坏和人员伤害。 因为时钟存储器和系统存储器都不是预留的 M 存储器，所以指令或通信可以写入这些单元并破坏其中的数据。 避免向这些单元写入数据以确保这些功能正常运行，并且应始终为过程或机器使用紧急停止电路。 |
line;background-color:#FFFFFF;">

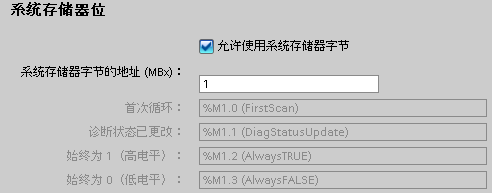

line;background-color:#FFFFFF;"> 系统存储器组态了一个字节，其中的各个位会在发生特定事件时启用（值 = 1）。
line;background-color:#FFFFFF;">
列表: 系统存储器 诊断状态指示首次扫描指示系统存储器字节
|
7 |
6 |
5 |
4 |
3 |
2 |
1 |
0 |
|---|---|---|---|---|---|---|---|
|
保留 值 0 |
始终熄灭 值 0 |
常开 值 1 |
诊断状态指示
|
首次扫描指示
|
|||

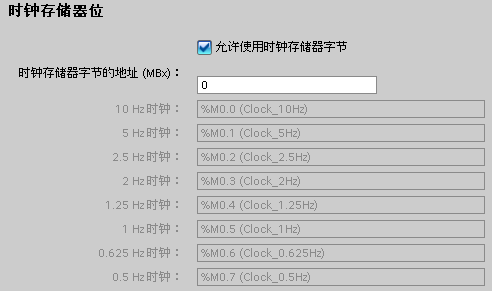

line;background-color:#FFFFFF;"> 时钟存储器组态了一个字节，该字节的各个位分别按固定的时间间隔循环启用和禁用。 每个时钟位都会在相应的 M 存储器位产生一个方波脉冲。 这些位可作为控制位（尤其在与沿指令结合使用时），用于在用户代码中周期性触发动作。
line;background-color:#FFFFFF;">
列表: 时钟存储器 频率、时钟位时钟存储器字节
|
位号 |
7 |
6 |
5 |
4 |
3 |
2 |
1 |
0 |
|---|---|---|---|---|---|---|---|---|
|
变量名称 |
||||||||
|
周期 (s) |
2.0 |
1.6 |
1.0 |
0.8 |
0.5 |
0.4 |
0.2 |
0.1 |
|
频率 (Hz) |
0.5 |
0.625 |
1 |
1.25 |
2 |
2.5 |
5 |
10 |
line;"> CPU 提供了一个诊断缓冲区，其中包含的每个条目对应一个诊断事件。每个条目都包含了事件发生的日期和时间、事件类别及事件描述。条目按时间顺序显示，新发生的事件位于上面。此日志多可提供 50 个近发生的事件。日志填满后，新事件将替换日志中早的事件。掉电时，将保存事件。
line;"> 诊断缓冲区中记录以下事件类型：
line;"> 必须在线访问诊断缓冲区。从“在线和诊断”(Online & diagnostics) 视图中，在“诊断 > 诊断缓冲区”(Diagnostics > Diagnostics buffer) 下查找诊断缓冲区。

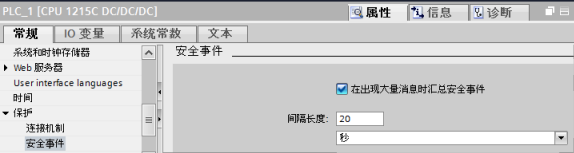

line;"> 部分安全事件会在诊断缓冲区中生成重复条目。这些消息可能会堵塞诊断缓冲区，从而可能阻碍其它事件消息。您可以组态 PLC 限定安全事件的诊断消息数量。可以在 CPU 的设备组态（其中可以抑制循环消息）中基于时间间隔进行选择：
line;">
line;"> 如果选择在时间间隔内结安全事件，您可以将时间间隔的单位设置为秒、分钟或小时，数值范围设置为1 ...255。
line;"> 如果选择对安全事件进行限定，将限定以下几种类型的事件：
line;"> CPU 支持日时钟。 在 CPU 断电期间，级电容器提供时钟继续运行所需的电能。 级电容器在 CPU 通电时充电。 在 CPU 通电至少 24 小时之后，级电容器所具有的电量通常足以维持时钟运行 20 天。
line;"> STEP 7 将时钟设置为系统时间，它有一个初始的默认值或者遵循出厂值。 若要使用日时钟，必须进行设置。 诸如用于诊断缓冲区条目、数据日志文件和数据日志条目的时间戳都是基于系统时间。 从在线 CPU 的“在线和诊断”(Online & diagnostics) 视图中的“设置日时钟”功能下设置日时钟。 然后，STEP 7 从您设置的时间中加上或者减去 Windows 操作系统与 UTC（世界协调时间）的偏差来计算系统时间。 如果您的 Windows 操作系统的时区和夏令时的设置与您所处的区域相一致，则将日时钟设置为当前的本地时间会产生 UTC 的系统时间。
line;"> STEP 7 中包含读写系统时间（RD_SYS_T 和 WR_SYS_T）、读取本地时间 (RD_LOC_T) 和设置时区 (SET_TIMEZONE) 的指令。 RD_LOC_T 指令使用您在 CPU 的一般属性的“日时钟”(Time of day) 组态中所设置的时区和夏令时偏移量来计算本地时间。 这些设置可以设置您本地时间的时区、选择性地设置夏令时并夏令时的开始时间和结束时间。 您也可以通过使用 SET_TIMEZONE 指令来设定这些设置。
