指针表盘式扭力扳手

指针表盘式扭力扳手厂家描述:
上海铸衡厂家生产的SGACD指针表盘式扭力扳手是利用指针将被测紧固件扭矩值直观地在表盘上指示出来并记忆该扭矩极大值的一种扭矩计量器具，此款指针表盘式扭力扳手由扳体、弹性元件、放大机构、显示机构和记忆机构五部分组成，具有造型美观、使用方便、精度高、性能可靠、使用寿命长等特点。

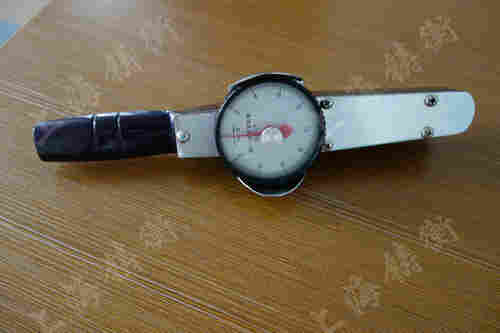

0-100N.m指针表盘式扭力扳手图片

表盘（指针）式扭力扳手规格型号

序号 NO	产品型号 (Model)	测量范围（N.m）	分度值（N.m）	长度（mm）	重量（KG）	方榫（in）
01	SGACD-3	0～3	0.03	310	0.8	1/4
02	SGACD-5	0～5	0.05	310	0.8	1/4
03	SGACD-10	2～10	0.1	310	0.8	1/4
04	SGACD-30	0～30	0.3	310	0.8	3/8
05	SGACD-50	0～50	0.5	310	0.85	1/2
06	SGACD-100	0～100	1	310	0.85	1/2
07	SGACD-200	40～200	2	610	2.2	1/2
08	SGACD-300	60～300	3	640	2.5	1/2
09	SGACD-500	100～500	5	900	3.5	3/4
10	SGACD-750	150～750	7.5	920	3.8	3/4
11	SGACD-1000	200～1000	10	940	4	3/4
12	SGACD-2000	400～2000	20	1500	8	1
13	SGACD-3000	600～3000	40	1600	12	1
14	SGACD-4000	800～4000	40	2000	13	1 -1/2

指针表盘式扭力扳手主要特点：
⒈读数直观方便；双向扭矩测试；峰值操持功能；定值扭矩测试。
⒉指针表盘式扭力扳手主要用于对螺纹紧固力矩的检测。
⒊指针表盘式扭力扳手带有公制Nm和英制Ibf.in双刻度显示，在检测螺纹紧固力矩的同时，可预先设置力矩值，当力矩到达设置值时，扳手发出声光报警。范围从0Nm-4000Nm，可测量范围广。扳手头部为固定式，可接套筒使用。

指针表盘式扭力扳手应用：
指针表盘式扭力扳手主要用于航空、航天、船舶、汽车、精密机械、电力、发动机、内燃机等行业对紧固力矩有严格要求螺纹部件的连接。

指针表盘式扭力扳手

指针表盘式扭力扳手使用前说明：
A、旋转表壳或表壳上的旋钮可带动指针旋转，该指针为记忆指针，称被动指针或从动指针；和机芯联接的指针为工作指针，亦称主动指针。
B、使用本产品应根据紧固件的强度等级和扭矩值要求选用合适量程的规格和型号，不应范围使用。扭力扳手使用前需调整零位：
A、右旋使用时：顺时针旋转表盖上的旋钮，使记忆指针与主动指针指向刻度盘的零位刻线。
B、左旋使用时：逆时针旋转表盖的的旋钮，使记忆指针与主动指针靠紧，且主动指针指向刻度盘的零位刻线。
指针表盘式扭力扳手使用时注意：将指针扳手的方榫与紧固件对接（根据需要可直接对接，也可通过转接套筒对接），然后缓慢平稳地施加扳拧力，直至记忆指针指向所需的扭矩值。
指针表盘式扭力扳手使用结束后：指针表盘式扭力扳手停止施力后，主动指针在弹性元件和机芯扭簧的作用下自动回复零位，记忆指针仍停留在指示的刻度上，并准确读出扭矩值。旋转表盖上的旋钮，使记忆指针也回复到零位，可进行下一次使用。

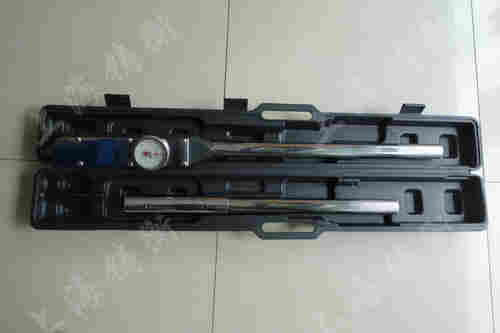

200-750N.m指针表盘式扭力扳手图片

指针表盘式扭力扳手注意事项：
1.本产品指针表盘式扭力扳手请勿随意拆装，以免影响产品精度。
2.扭力扳手表盘外圈等为塑料件，避免与高温接触以免损坏。
3.使用本产品时不得过扭矩范测量围使用,避免产品的损坏。

1000N.m以上指针表盘式扭力扳手图片
