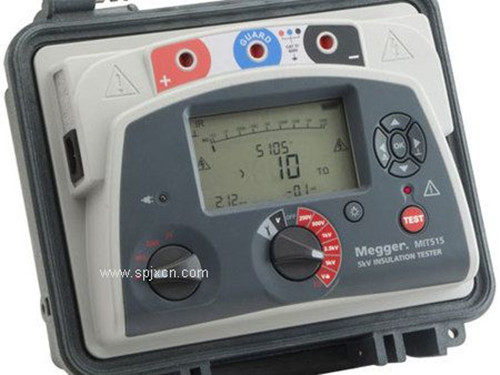

MIT515

绝缘范围，模拟

100 KΩ到10??Ω

绝缘范围，数字

10 KΩ到10 TΩ

测试电压

250 V, 500 V, 1000 V, 2500 V, 和5000 V

用户自定义测试电压

100 V到1 kV，步长为 10 V，

1 kV到5 kV，步长为25 V。

度（23℃）

±5％至1 TΩ，±20％至10 TΩ

输出电压度（0℃至30℃）

1GΩ，额定测试电压+4% -0% ±10 V

电压表范围

30到660 V ac 或dc, 50/60 Hz

精度：±3％±3伏

频率范围：45 Hz至65 Hz

短路电流

3 mA标称大。所有负载功率越许多5 mA测试仪

绝缘报警

100 KΩ到1 GΩ

电流测量

范围：0.01 nA至6mA

精度：±5％±0.2 nA所有电压

电容范围（大于500 V）

10 nF至25μF（取决于测量电压）

度（23℃）：±10％±5 nF

电容充电

每 μF ，<3 s ，3 mA 到5 kV

电容放电

从5000 V至50V，<250 ms/μF放电

记时范围

高达99分钟，15秒小设定值

内存容量

每隔5秒，5-1/2小时连续记录。

或33条PI测试记录，

或350条IR测试记录。

行业标准测试

MIT515：IR, IR(t), DAR, PI

MIT525 & MIT1025：IR, IR(t), DAR, PI, SV, DD, Ramp 测试

接口

USB B型（设备）

实时输出

USB接口，1读数/秒（电压，电流和电阻）

干扰抑制

MIT515 &MIT525：每250V1mA大值31mA

MIT1025：1mA每600 V大值3mA

防护终端

2%误差防护500kΩ泄露，100mΩ负载

电压输入范围

85 到265 V, 50/60 Hz, 60 VA

电池类型

锂离子电池，11.1 V，5.2小时，符合IEC62133:2003

电池寿命

5kV典型容量6小时连续工作，负载100MΩ。

电池充电时间

深度放电2.5小时，

正常放电2小时

30分钟快速充电： 操作1小时，100MΩ。

安全

符合IEC61010-1 CAT IV 600 V要求，默认电压表应用电压大于50 V。

EMC

符合IEC61326-1要求

防护等级

IP65（密封盒盖）；IP40（盖子开启）

温度范围

工作温度：-4°F至+122°F（-20°C至+50oC）

储存：-13oF至+149°F（-25°C至+65℃）

湿度范围

90％RH@104°F（40°C）

海拔

3000m，CAT评级维持> 2000m*

（*测试负载连接）

尺寸

12英寸×11英寸×7英寸

（315mmX 285mmx181mm）

重量

10磅（4.5kg）

项目（数量）

产品编号

MIT515-US美国

1001-936

随附配件

用户指南CD光盘

电源线

3m导线组×3，中型绝缘夹

1002-531

包括配件（MIT525，MIT1025）

 USB电缆

25970-041

PowerDB精简版软件

可选配件

CB101，5kV校准箱

6311-077

校准证书 - CB101

1000-113

3m，控制电路测试线

6220-822

10m×3，中型绝缘夹

1000-441

15m×3，中型绝缘夹

1000-442

10m×3，大型绝缘夹

1000-443

15m×3，大型绝缘夹

1000-432

3m导线组×3，裸露夹

8101-181

8m导线组×3，裸露夹

8101-182

15m导线组×3，裸露夹

8101-183

15m 5kV屏蔽非绝缘小夹子

6311-080

3m 10kV 屏蔽非绝缘小夹子

6220-834

10m 10kV屏蔽非绝缘小夹子

6220-861

15m 10kV屏蔽非绝缘小夹子

6220-833
