SN系列组合行程开关EUCHNER,SN02D16-502-M
启动 » 产品 » 组合行程开关 » SN系列组合行程开关 » SN02D16-502-M
项目 082306 SN02D16-502-M

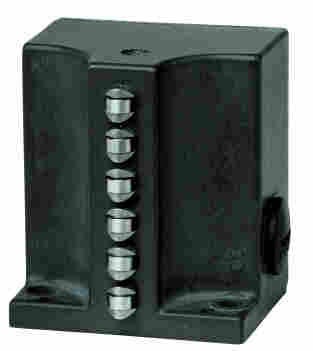

082306 SN02D16-502-M SN...16 mm系列机械式
柱塞间距 16 mm
立式壳体,小尺寸法兰
防护等级IP67,依据IEC60529
088146 SN02D16-502-MC1939 SN...16 mm系列机械式
088162 SN02D16-502-MC1938 SN...16 mm系列机械式
082306 SN02D16-502-M SN...16 mm系列机械式
091623 SN02D16-502-MC78 SN...16 mm系列机械式
开关元件：ES 502 E 快动式开关触点，1常闭 + 1常开
环境温度 -5 ... 80 °C
防护类型 IP67
机械使用寿命 小 30 x 106
触点材料 银合金，电亮金
开关原理 快动式开关触点
柱塞间距 16 mm
安装位置 任何
开关元件数 2
常闭触点数 2
常开触点数 2
SN系列组合行程开关EUCHNER,SN02D16-502-M
接配线 2 x M20 x 1.5
接近速度 大 0,01 ... 40 m/min
触发元件 楔形柱塞
触发力 小 20 N
热额定电流Ith 8 A
使用类别，符合EN 60947-5-1标准
AC-15 6A 230V
DC-13 6A 24V
AC-12 8 A，250 V
短路保护装置，符合IEC 60269-1标准 （保险丝） 8A gG
额定绝缘电压Ui 250 V
额定脉冲耐受电压Uimp 2,5 kV
开关电流 小（DC 12V时） 小 10 mA
配接线截面 0,34 ... 1,5 mm²
Features
Plunger spacing 16 mm
Upright housing, small flange
Degree of protection IP67 according to IEC 60529
Switching element
ES 502 E Snap-action switching contact 1 NC + 1 NO
091623 SN02D16-502-MC78 Series SN... 16 mm mechanical
082306 SN02D16-502-M Series SN... 16 mm mechanical
088146 SN02D16-502-MC1939 Series SN... 16 mm mechanical
088162 SN02D16-502-MC1938 Series SN... 16 mm mechanical
