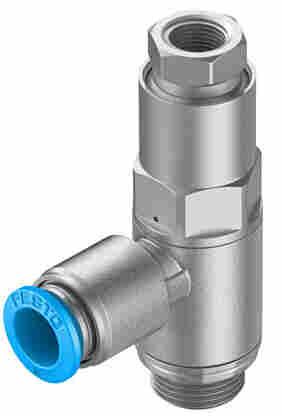

先导检查阀530041，HGL-1/4-QS-8
带密封圈OL, 带 QS 快插接头。
阀功能 先导控制，单向功能
气动连接, 气口 1 QS-8
气动连接, 气口 2 G1/4
先导气口21 G1/8
驱动类型 气动
安装类型 具有螺纹的
具有外（内）螺纹
工作压力 0.5 ... 10 bar
先导压力 2 ... 10 bar
环境温度 -10 ... 60 °C
工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]
装配位置 任意
标准流量 1 -> 2 从 6 到 0 bar 640 l/min
标准额定流量 1 -> 2 从 6 到 5 bar 390 l/min
关于工作和先导介质的说明 可以使用经过润滑的压缩空气
一旦使用后要求一直使用经过润滑的压缩空气
耐腐蚀等级 CRC 2 – 中等腐蚀影响
储藏温度 -10 ... 60 °C
介质温度 -10 ... 60 °C
额定紧固扭矩 11 Nm
额定紧固扭矩的公差 ± 10 %
产品重量 38.7 g
材料备注 不含有黄铜和PTFE
材料信息，密封 NBR
材料信息，空心螺栓 锻造铝合金
阳极氧化处理
材料信息，释放环 POM
材料信息，单向套筒 NBR
材料信息，摆动接头 牙铸锌
L型快插式螺纹接头QSLV-M5-6
产品代号: 190666
360°可旋转, 外螺纹，带外六角。
额定尺寸 1.6 mm
柱头螺栓上的密封件类型 密封圈
装配位置 任意
包装数量 10
设计结构 推/拉原理
整个温度范围内的工作压力 -0.95 ... 6 bar
和温度相关的工作压力 -0.95 ... 14 bar
关于工作和先导介质的说明 可以使用经过润滑的压缩空气
耐腐蚀等级 CRC 1 – 低腐蚀影响
环境温度 -10 ... 80 °C
额定紧固扭矩 1.33 Nm
额定紧固扭矩的公差 ± 20 %
产品重量 8.2 g
气动连接, 气口 1 阳螺纹 M5
气动连接, 气口 2 用于气管外径 6 mm
释放环的颜色 蓝色
材料信息，壳体 PBT
材料信息，释放环 POM
材料信息，管密封 NBR
材料信息，气管固定爪 高合金钢, 耐腐蚀
接触器：LCID65
接触器：3RT1056-6…6
接触器：3RT1016-1AP01
接触器：3RT1024-1AP00
接触器：3RT1056-1AL20
接触器：3RT1025-1AP00
接触器：3RT1035-1A.0
接触器：3RT1034-1A.0
接触器：3RT1036-1A.0
接触器：3RT1044-1A.0
辅助接触器：LA1DN22
辅助接触器：CA2DN31
热过载继电器：LR2 D35
继电器：40.52 （线圈电压230V AC)
辅助触头块：3RH1911-2HA12
辅助触头块：3RH1911-2HA22
辅助触头块：3RH1921-2HA22
辅助触头块：3RH1921-2HA31
辅助触头块：3RH1911-1HA12
辅助触头块：3RH1911-1GA04
辅助触头块：3RH1911-1GA40
辅助触头块：3RH1921-1HA13
辅助触头块：3RH1921-1FA40
多回路时间继电器 CT-MBS：1SVR430013R0100
多回路时间继电器 CT-MVS.21：1SVR630020R0200
电机保护继电器CM-MSS：1SVR430711R1300
控制继电器CM-ASN：1SVR450322R0500
时间继电器 RE7TM11BU
线圈AC/DC 220-240V：3RT1965-5AP31
电磁阀线圈 018F6732
电磁阀线圈 018F6193
先导检查阀530041，HGL-1/4-QS-8
