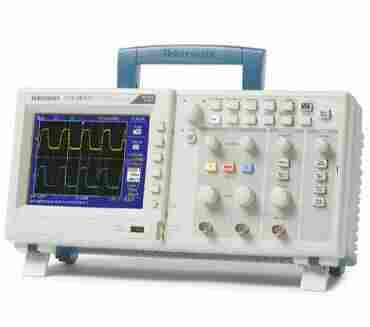

TDS2014C

TDS2000C系列型号

TDS2001C

TDS2002C

TDS2004C

TDS2012C

TDS2014C

TDS2022C

TDS2024C

显示器（QVGA LCD）

TFT

TFT

TFT

TFT

TFT

TFT

TFT

带宽*3

50 MHz

70 MHz

70 MHz

100 MHz

100 MHz

200 MHz

200 MHz

通道数量

2

2

4

2

4

2

4

外部触发输入

所有型号均包括

每条通道上采样率

500 MS/s

1.0 GS/s

1.0 GS/s

2.0 GS/s

2.0 GS/s

2.0 GS/s

2.0 GS/s

记录长度

记录长度所有型号所有时基上2.5k点

垂直分辨率

8 bits

垂直灵敏度

校准后微调时，所有型号2 mV - 5 V/div

DC垂直精度

所有型号上±3%

垂直缩放

垂直扩展或压缩实时波形或停止的波形

大输入

300VRMS CAT II在过100 kHz时额定值以20 dB/10 Hz下降,在3 MHz时为13Vpk-pk AC

位置范围

2 mV - 200 mV/div +2 V

>200 mV - 5 V/div +50 V

带宽限制

所有型号为20 MHz

输入耦合

所有型号上AC, DC, GND

输入阻抗

1 MΩ 并联, 20pF

时基范围

5 ns - 50 s/div

5 ns - 50 s/div

5 ns - 50 s/div

2.5 ns - 50 s/div

2.5 ns - 50 s/div

2.5 ns - 50 s/div

2.5 ns - 50 s/div

时基精度

50 ppm

水平缩放

水平扩展或折叠活动的波形或停止的波形

I/O接口

USB端口

前面板上的USB主机端口支持USB闪存驱动器

仪器背面的USB设备端口支持连接PC及兼容PictBridge的所有打印机

GPIB

可选

非易失性存储器

参考波形显示

（2）个2.5 K点参考波形

没有USB闪存驱动器时的波形存储

（2）2.5k 点

（2）2.5k 点

（4）2.5k 点

（2）2.5k 点

（4）2.5k 点

（2）2.5k 点

（4）2.5k 点

大USB闪存驱动器容量

64 GB

带有USB闪存驱动器时的波形 存储波形存储

每8 MB 96个以上参考波形

没有USB闪存驱动器时的设置

10个前面板设置

带有USB闪存驱动器时的设置

每8 MB 4000个以上前面板设置

带有USB闪存驱动器的屏幕图

每8 MB 128个以上屏幕图（图像数量取决于选择的格式）

带有USB闪存驱动器时全部保存

每8 MB 12个以上的全部保存操作

一个全部保存操作会创建3-9个文件（设置,图像,外加显示的每个波形一个文件）
