ZTS420R中海达全站仪
应用案例
1. 矿物普查、勘探和采掘；
2. 修建铁路、公路、桥梁；
3. 农田水利、城市规划与建设；
4. 战场准备、港湾、要塞、机场、基地以及军事工程建设；
5. 造船及航空工业等方面进行精密定位与安装；
6. 建筑物的三维坐标、位置测定、悬高测量、铅垂度测定、管线定位、断面测量等；
7. 三角控制测量、地形测量、地籍和房产测量。
型号 | ZTS-420R | ZTS-420L6 | ZTS-420L8 | ZTS-420L10 |
角度测量（HZ、V） | ||||
测角原理 | *编码 | |||
*小读数 | 1″ | |||
测角精度 | 2″ | |||
望远镜 | ||||
放大倍数 | 30X | |||
视场角 | 1°30′ | |||
*短视距 | 1.5m | |||
十字丝 | 照明 | |||
补偿器 | ||||
系统 | 光电一体式单/双轴补偿器 | |||
补偿范围 | ±3′ | |||
设置精度 | 1″ | |||
距离测量（IR） | ||||
测程 单棱镜 大气一般/好 | 2500m/3000m | 4000m/5000m | ||
使用反射片 | 800m | 1000m | ||
测距精度（精测/粗测/跟踪） | 2mm+2ppm | |||
测量时间（重复/跟踪） | 1秒/0.5秒 | 0.8秒/0.4秒 | 0.8秒 /0.3秒 | |
无棱镜测距（RL） | ||||
测程（使用反射率为90%的柯达白卡） | 400m | 600m | 800m | 1000m |
测距精度 | 3mm+2ppm | |||
测量时间 | 约1.5秒 | |||
通讯 | ||||
内存数据容量 | 20000数据点/SD卡（标配8G OTG U盘） | |||
接口 | 标准RS232串口/MicroUSB/U盘 | |||
无线通讯 | 无 | 无（蓝牙可选配） | 蓝牙 | |
数据格式 | ASCII | |||
操作 | ||||
操作系统 | 中文实时操作系统 | |||
显示屏 | 2.8寸240*320像素高亮彩色显示屏 | |||
键盘 | 双面数字蓝色背光硅胶按键 | |||
激光对点器 | ||||
类型 | 激光对点，4级亮度调节（光学对点器可配） | |||
精度 | 1mm（仪器高1.5米） | |||
环境条件 | ||||
工作温度范围 | -20℃-50℃ | |||
存储温度范围 | -40℃-70℃ | |||
温度气压输入 | 手动输入 | 自动传感 | ||
防水防尘（依据标准：IEC60529） | IP55 | |||
电源供应 | ||||
电池类型 | 高能锂电 | |||
电压/容量 | 7.4V 3000mAh | |||
工作时间 使用ZBA-400 | 8小时(新电池25℃30秒测量一次) 16小时连续测角模式 | |||
测量次数 | 约12000次 | |||

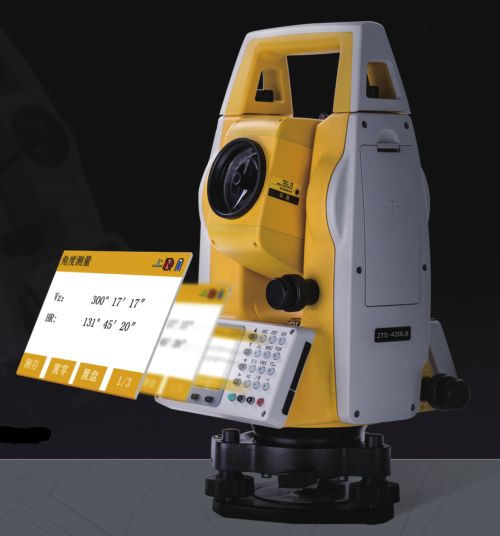

中海达彩屏全站仪
ZTS-420系列全站仪为中海达集团旗下中海达的彩屏全站仪产品。 此款产品采用*编码测角技术、光电一体式双轴补偿系统，利用STM32架构设计的强大兼容性和处理能力特点，对电路部分进行高集成设计，使用2.8寸高亮彩色显示屏，同时保证仪器精度和稳定性，增强了仪器的免棱镜测量距离和测量时间。凭借全新的结构设计和视觉体验，将为测量作业增加一道新的色彩。
性能与优势：
一 2.8寸高亮彩色显示屏
二 光电一体式双轴补偿
三 600米免棱镜距离测量，精测0.8秒，跟踪0.4秒
四 标配RS232C/OTG U盘/SD卡/MicroUSB接口
五 智能联机检校软件
