WP-501型渗透结晶防水涂料 厂家直销:刘经理
1.产品介绍 ：
厂家直销:I5901303312刘经理
，是绿色环保的刚性防水材料，是由进口助剂、水泥、特选精细石英砂、微细纤维和多种高分子活性化学物质组成的灰色粉末状无机材料。
它的防水机理是水泥基渗透结晶型防水涂料特有的活性化学物质，利用水泥混凝土本身固有的化学特性及多孔性，在水的作用下，借助渗透作用促使硅酸二钙与水泥水化过程中产生的Ca(OH)2发生反应，在混凝土微孔及毛细管中传输、充盈、催化混凝土内的微裂和未完全水化的成分再次发生水化作用，而生成不溶于水的枝蔓状结晶体硫铝酸钙，并与混凝土结合成为整体，从而使任何方向来的水及其它液体被堵塞，从而提高混凝土的抗渗性。
该产品有多次抗渗能力，防水作用持久，并防潮、保护钢筋、增强混凝土结构强度的效果。
本品还具有：塑性好，粘结性强，能使细小开裂缝得愈合，耐酸耐碱防腐效果好，实用广泛（无论光基面、毛基面、干基面、湿基面、迎水面、背水面均可施工）。经与水拌合可调配成刷涂或喷涂在水泥混凝土表面的浆料；亦可将其以干粉撒覆并压入未完全凝固的水泥混凝土表面。
（执行标准GB18445-2012）
|
检验项目 |
标准要求 |
检验结果 |
单项结论 |
|
|
凝结时间 |
初凝min |
基准水泥 |
基准水泥 |
合格 |
|
终凝h |
基准水泥 |
基准水泥 |
合格 |
|
|
抗压强度MPa |
7d |
≥12.0 |
24.0 |
合格 |
|
28d |
≥18 |
34.0 |
合格 |
|
|
抗折强度MPa |
7d |
≥2.8 |
5.6 |
合格 |
|
28d |
≥3.5 |
6.07 |
合格 |
|
|
湿基面粘结强度MPa |
≥1.0 |
1.8 |
合格 |
|
|
抗渗压力（5d）MPa |
≥1.2 |
1.5 |
合格 |
|
|
第二次抗渗压力MPa |
≥1.5 |
1.8 |
合格 |
|
|
渗透压力比28dMPa |
≥300 |
325 |
合格 |
|
2.适用范围 ：
（1）用于地铁（车站、隧洞）、地下连续墙、公铁路隧道、电缆隧道、地下涵洞、地下砼或钢砼管道、工业与民用建筑地下室、地下车库、人防工程、屋面、浴厕间、污水处理厂、污水池、水库、消防水池、饮用水池、水族馆、游泳池、水坝、船闸、港口码头、电梯井、检查井、屋顶花园、屋顶广场等新建工程的防水施工。
（2） 结构开裂（微裂）、渗水点、孔洞的堵漏施工，混凝土设施的弊病维修。 （3） 混凝土结构及水泥砂浆等防腐。 3.水泥基渗透结晶型防水涂料的性能
（1） WP501型渗透结晶防水涂料防水系统能长期耐受强水压。
对经过水泥基渗透结晶型防水涂料处理过的混凝土进行了防水性能试验。对50mm厚的13.8MPa混凝土试件涂有两层“涂料”的试验结果表明，至少能承受高达123.4m的水头压力。（2） 晶体渗透深度是凡的。
WP501型渗透结晶防水涂料的化学反应在开始时只发生在混凝土的表面或邻近部分，以后会逐步深入到混凝土构体之中。在混凝土试件表面涂“涂料”浓缩剂之后在室外环境中放置12个月，然后测量，结果表明，渗透深度达30cm。 （3） 防水作用是的，而且具有神奇的自我修复能力。
WP-501型渗透结晶防水涂料是无机物，是依靠的枝蔓状结晶体的生长使混凝土防水的，在正常条件下不会老化、变质、涂层不怕刺破，因此其作用是的。另一方面，由于防水涂料中独有的催化剂，遇水就激活。促使水泥再产生新的晶体，所以被处理过的混凝土结构，若干年后因为振动或其它原因产生新的细微缝隙时，一旦有水渗入，又会产生新的晶体把水堵住，所以它这种自我修复能力是的。
（4） 涂层不影响混凝土的呼吸，使混凝土结构能保持干爽、不潮。
可以阻挡水的渗透但不阻挡气体的通过，所以不影响混凝土的呼吸，使混凝土结构达到干爽、不潮。
（5） 能耐温、耐湿、耐氧化、耐碳化。
WP-501型渗透结晶防水涂料可以在-32℃～＋130℃的持续温度下，在-185℃～＋1530℃间歇性温度下保持其作用。湿度大小、紫外线强弱以及氧化作用的大小对水泥基渗透结晶型防水涂料均无影响。
涂层厚度1.0-1.2mm。(根据设计要求，厚度不一样，用量也相应增减) (3) 滚刷法:
针对防水施工面不光滑及特殊部位，用该方法施工时要求防水面有一定湿度方可进行，边喷水边涂刷（或滚涂），要求两次涂刷完成，该方法用作防水施工可针对过分毛糙的防水面节约防水涂料用量，在糙面上涂布能确保防水涂层颁布均匀，涂料与基面附着力强。 常规用量≥1.5/kg, 涂层厚度0.8-1.2kgmm(根据设计要求，厚度不一样，用量也相应增减) (4) 干撒法:
在混凝土浇注密实碾压或振捣密实平整后（混凝土未完全凝结前）进行施工。按规定用量均匀地撒在混凝土表面，及时压实抹光。终凝后检查是否有不良施工处并及时修补；若在暴晒情况下，应洒水保养。注意喷撒均匀，不可偷工减料。 常规用量：1.5kg-2.5kg/m2左右，涂层厚度1.0-1.5mm。 5.注意事项
(1)混料时要掌握好料、水的比例，一次不宜调多，混合物变稠时要频繁搅动，中间不能加水加料。
(2)有些工程可先涂浓缩剂，再涂增效剂。增效剂的调制同浓缩剂。若外层贴瓷砖或抹砂浆时，可不用增效剂。
(3)本产品与混凝土一样属碱性，要避免直接与皮肤接触，若需用手掺拌干粉或湿料时需戴胶皮手套。
(4)本产品在刷、涂时需用半硬的尼龙刷或喷枪，不宜用抹子、滚筒、油漆刷或油漆喷枪。涂层要均匀，各处都要涂到，涂层太厚养护困难。涂刷时应注意用力，来回纵横的刷以保证凸凹处都能涂上并达到均匀。
(5)当需涂第二遍（浓缩剂或增效剂）时，一定要等遍初凝后仍呈潮湿状态时（即48小时之内）进行，如太干则应先喷些水。
(6)在热天露天施工时，要避开暴晒，建议在早、晚或夜间进行，防止水泥基渗透结晶型防水涂料的涂层过快干燥，造成表面起皮、龟裂，影响渗透。
(7)对水平面或台阶阴阳角必须注意将水泥基渗透结晶型防水涂料涂匀，阴角要刷到，阴角及凹陷处不能有过厚的沉积，否则在堆积处可能开裂。
(8)对于易产生变形的缝隙应选用其它柔性材料和本产品渗透结晶型材料结合使用。
(9)在本产品施工36小时后方可回填湿土，7天内不可回填干土，以防止其向FLW-CCCW涂层吸水。
（6） 能增强混凝土强度，防止化学腐蚀、抑制碱骨料反应、防止冻融循环对混凝的破坏，并对钢筋起保护作用。
根据 “抗压强度试验”表明：经过“涂层”处理的试样的抗压强度比未经处理的试样提高20～29％。
根据ADTMC267-77进行的“砂浆对化学物质的阻抗 试验”，“涂层”在广泛的范围内不受化学物质（包括弱酸性物质、氯化物和碱性物质）的腐蚀，其耐酸碱程度是：长期接触PH 值3.0-11.0；间歇性接触PH值2.0-12.0。
根据混凝土表面暴露于除化学物质的抗剥落能力标准试法”和明尼苏达州运输部“评定混凝土表面涂层的方法”所完成的试验，表明“涂层”不仅防水而且防止化学物质、盐类及其它有害物质的入侵。对混凝土构体上上小于0.4mm的裂缝可通
过结晶体充填、愈合密封，所以它能提高混凝土对钢筋的保护作用，还可防止碱骨料反应、冻融循环引起的剥落、风化和其它损害，抗冻融循环过300次。 （7）是无毒、无公害的产品。
（8）本产品是在潮湿的混凝土表面上施工，也可以拌入混凝土或水泥砂浆中与结构的施工同步。
本产品不要求混凝土表面干燥，而是要求必须潮湿，可以对渗水或出水面立即施工，对新建的或正在建的混凝土结构勿须等它干燥即可使用。也可以先拌入对混凝土或水泥砂浆中与施工同步使用和同步养护。水泥基渗透结晶型防水涂料起到加速水泥水化结晶，提高混凝土强度，减少或避免混凝土发生裂缝，从而节省了工期和劳动力。 （9）本产品处理后还可接受别的涂层
本产品处理过的混凝土结构，其表面可以接受油漆、环氧树脂、水泥砂浆、石灰膏、砂浆等材料的涂层。
（10）本产品的施工成本较低，施工方法简单。
在施工中不需要表面找平的准备工作；对于拐角处、接缝处、边缘处不需要填缝和修整，水泥基渗透结晶型防水涂料涂层凝固后，不怕磕碰、不怕穿刺、不怕撕裂，所以在回填土时或在安装钢筋、金属网等其它材料时不需要防护，施工方法简便，故施工成本低。 4.本产品的施工指南 (1) 抹压法:

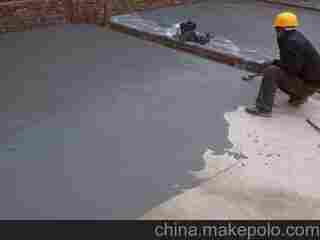

用抹子把已经拌和好的防水涂料均匀地抹在防水施工面上，在每平方用料1.2kg的标准上要求防水涂层均匀分配，可以一次性完成施工，该施工法能保证防水涂层密实，与防水面结合性紧凑，故一般在立面和顶面的防水施工时应用。 (2) 刮涂法:
用橡胶刮板把已经搅拌好的防水涂料均匀地刮在防水施工面上，可一次性刮涂施工，该防水施工方法能确保防水涂层施工均匀，施工进度快，一般应用在水平面的防水施工，如屋面、地下室、地坪的防水施工。迎水面防水施工时，因无法预知可能存在的渗水部位，应略增加用量，尽可能提高防水涂层的抗渗能力，并注意蜂窝状基面的处理。背水面施工时，细小的渗漏都易察觉，在防水施工前行堵漏。
厂家直销:I5901303312刘经理
