变频串联谐振耐压试验装置

变频串联谐振耐压试验装置销售 变频串联谐振耐压试验装置报价 变频串联谐振耐压试验装置生产厂家 变频串联谐振耐压试验装置调频谐振装置主要功能及其技术特点： 1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪落时闪落保护动作并能记下闪络电压值，以供试验分析。 2、整个装置单件重量很轻，大不过40kg，便于现场使用。 3、装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。 工作模式为：全自动模式、手动模式、自动调谐手动升压模式、 4、能存储，存入的数据编号是数字，方便的帮助用户识别和查找。 5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。 6、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。

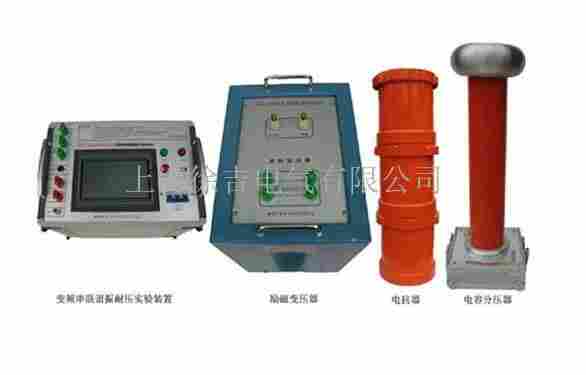

设备主要配置及技术参数说明：

1.变频电源1台：

额定功率：15kVA；

输入电压：单相 220V或380V±10%  45～65Hz

输出电压：0～400V可调

输出电压频率：30～300Hz

0.1Hz步进可调

频率不稳定度≤0.02%

输出电流：0～37.5A

2. 高压谐振电抗器（共4台）：22kV/2.5A

额定工作电压：22kV

额定工作电流：2.5A

额定电感量：40H

连续工作时间：15min

温    升：小于60度

工作频率：30~300Hz

3. 激励变一台：

额定容量：15kVA

输入电压：400V

输出电压：1.5kV,1.5kV用于10kV电缆耐压试验。

4. 电容分压器一台：30kV纯电容式：

  自身电容量：3000pF

  工作频率：30～300Hz

  不确定度：1.5%

  额定电压:30kV/3000pF

适用范围：

 适用于10kV电缆 300mm2 长度5km，试验电压为21.75kV，试验频率为30Hz～300Hz

(1)电缆长度： 5km 截面积： 300mm2 对应的电容量范围为1.85μF,高耐压试验值21.75kV

(2)谐振频率：1/6.28×√10×1.85×10-6=37Hz

37Hz下大被试电容量时的试验电流：37×6.28×1.85×10-6×21.75×103=9.5A。

(3)选择设备：15kVA变频电源； 22kV/2.5A电抗器四台并联； 15kVA（1.5kV/10A）激励变； 30kV分压器。
