一、产品介绍

      精迪人体三维扫描仪是一种用于扫描,获取,分析人体的几何构造和外形数据的高精密光学测量仪器。采集到的数据常被用来进行人体三维重建计算,在虚拟世界中创建实际人体的数字模型。这些模型具有相当广泛的用途,例如在人体量体裁衣,人体数据统计,医疗等诸多领域都有广泛的运用。

     在人体逆向工程领域,很重要的一个环节就是的获取人体的外形数据,然而人体外形结构复杂,每个人的体型不同,很难通过传统的测量手段对其进行准确的测量。人体三维扫描仪可以快捷的扫描获取人体的外形数据,设计人员可以根据获取的数据进行曲面重构,建立需要的数字化模型。特别是在量体制衣领域,传统的人工测量方法需要经验丰富的测量人员,而且无法保证测量数据的准确性,精迪人体三维扫描仪可以准确快速的获取人体的三维数字模型,服装设计师可以根据数据为客户量身定制合身的服装。



二、产品参数



型号

激光人体三维扫描仪

彩色激光人体三维扫描仪

JD-Body 3D Scanner-B1

JD-Body 3D Scanner-B2

工作系统

JD-Body 3D Scanner V5.0

JD-Body 3D Scanner V6.0

扫描方式

非接触式激光线扫描

非接触式激光线扫描(定制不可见光)

传感器

四个132万进口工业级CCD相机

八个132万进口工业级CCD相机

镜头

1024×1280像素进口工业级镜头

1024×1280像素进口工业级镜头

(可定制)

驱动系统

进口400W伺服驱动电机

进口800W伺服驱动电机

运动导轨

进口轻预载高精密导轨

进口轻预载高精密导轨

控制器

雷赛智能控制卡

进口智能控制卡

工作范围

1950mm×800mm ×600mm

(可定制)

1950mm×850mm ×650mm

(可定制)

扫描精度

1mm

0.5mm

扫描速度

5——8秒

8——10秒

外型尺寸

2200mm×1650mm×1350 mm

(可定制)

2250mm×1700mm×1450 mm

(可定制)

整机重量

100kg

120kg

电脑配置

I5处理器 4G内存 电脑配备PCI插槽

I7处理器 8G内存  电脑配备PCI插槽

操作方式

一键式扫描

操作系统

Windows2000/XP/Vista/win7/32/64

软件接口

ASC, STL, VRML,OBJ 等

数据存储

自动



三、技术优势



1. 采用的激光三角测量原理,测量精度高达到0.3MM 。

2. 毫瓦级功率激光技术和不可见光扫描技术相结合,安全可靠。

3. 全自动提取人体40多项尺寸参数,并可自定义位置进行参数提取。

4.  机器属于全研发 ,所有程序代码都有研发团队进行编写,可完全满足客

户的制定要求,并获得产品实用产品(号:ZL 20)

与软件著作权(登记号:2013SR068117)等。

5.  机身零件采用整体加工高强度装配技术,强度高不易变形,配备多个进口

    CCD和工业级镜头,机器稳定性更高。

6. 驱动部分采用进口伺服电机,台湾上银导轨,研磨级丝杆,高端工业级智能

    控制卡,数据精度更高。

7. 软件采用国内外较为的线激光技术,一健操作,速度更快 ,不需贴标志

    点,表面免处理,抗干扰能力强,测量环境无需完全密闭。

8.  机器出厂前由厂家进行多相机精度校正,无需客户再自行,软件能做到

    的功能坚决不让客户动手。

9.  强大的全自动软件系统,不需第三方软件进行处理,一机多用,系统配备强

大噪点虑除,平滑,均匀化,自动生成STL三角面等后处理功能,可以快

速、自动化完成多幅点云的处理。

10. 支持ASC, IGES, OBJ, STL, VRML, DXF等数据格式 , 可以市面上多种 CAD,

CAM等多种设计软件对接 ,长期升级和技术支持 ,以保证系统的长期升级

    更新和技术支持。

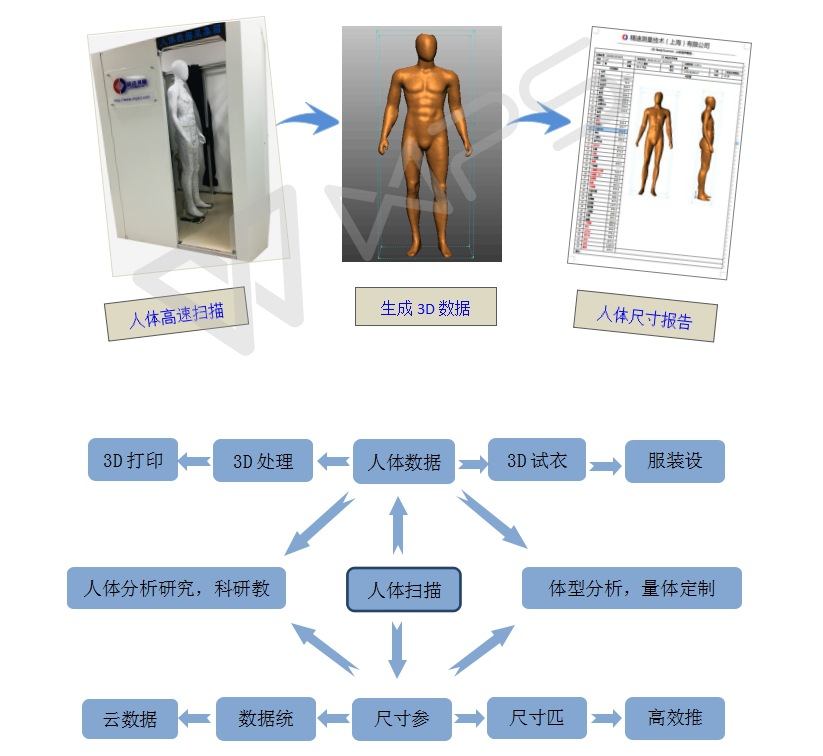

四、运用范围

undefined

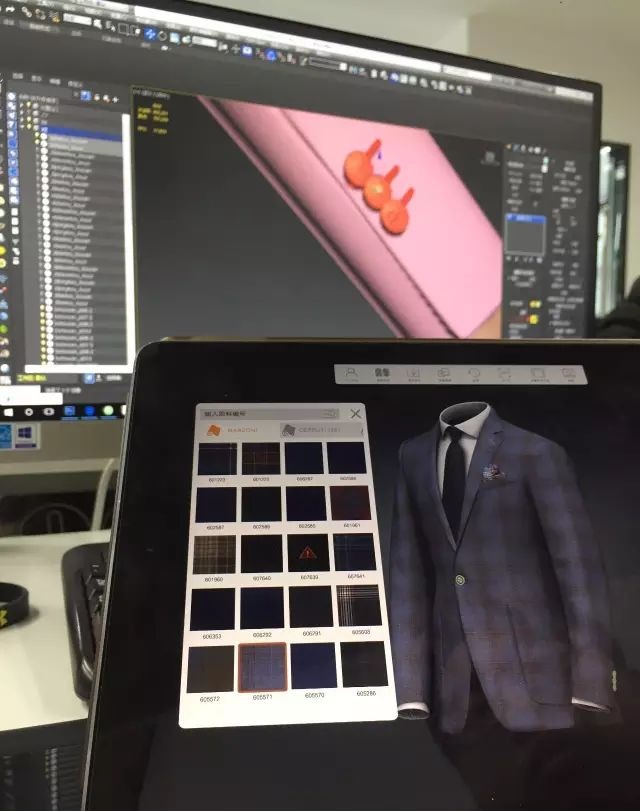

五、市场应用

undefined
undefined
undefined
undefined

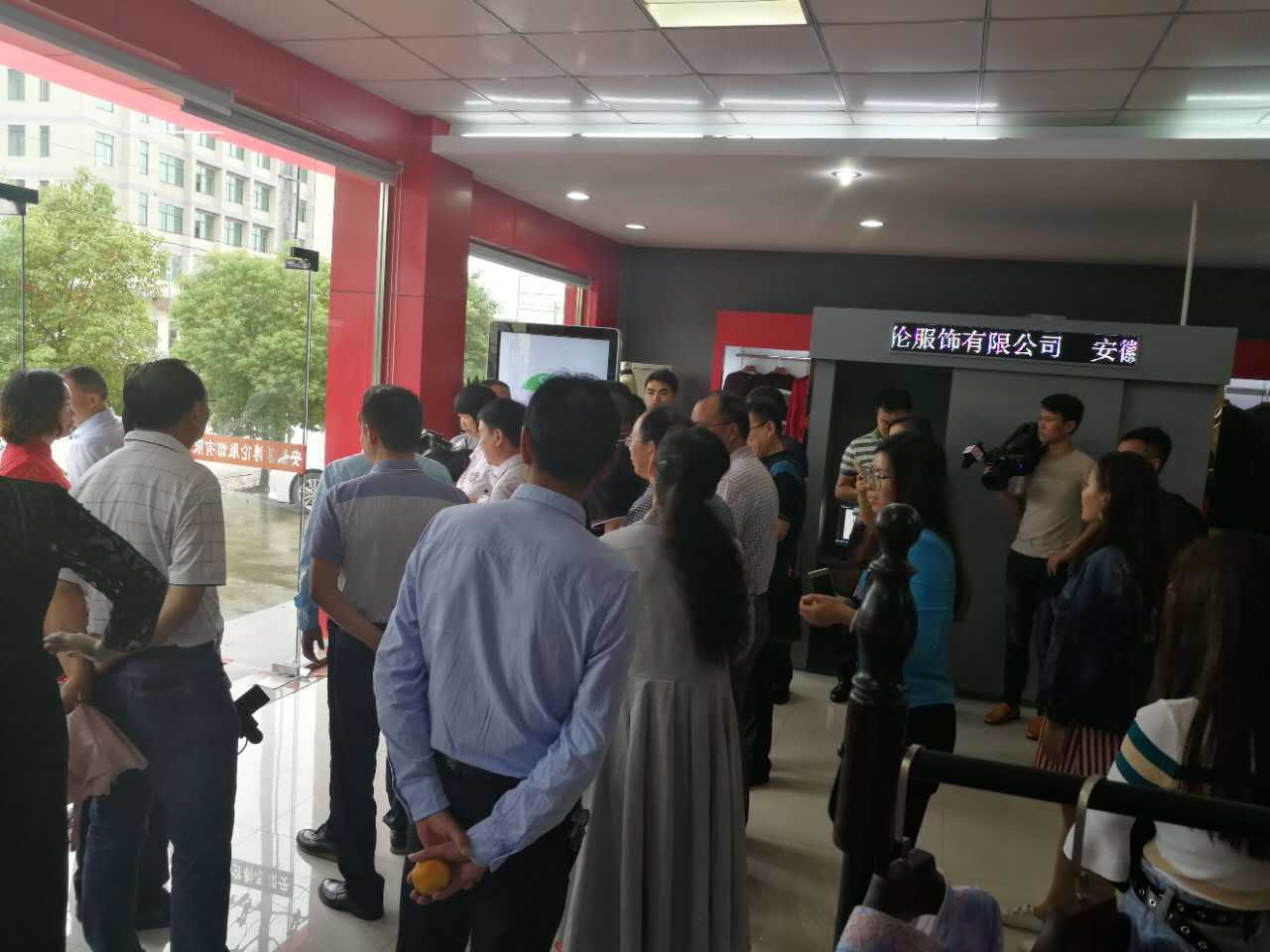

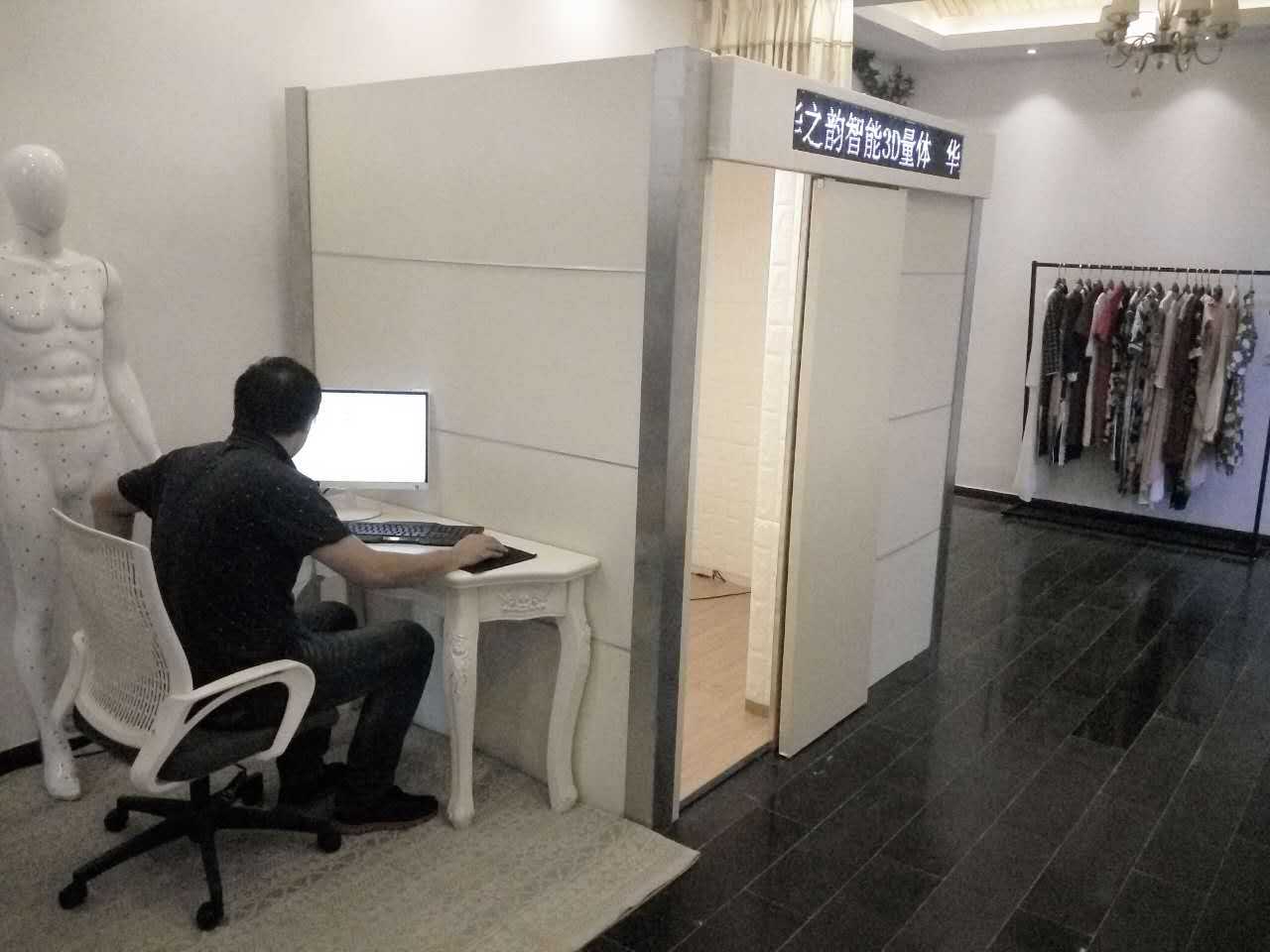

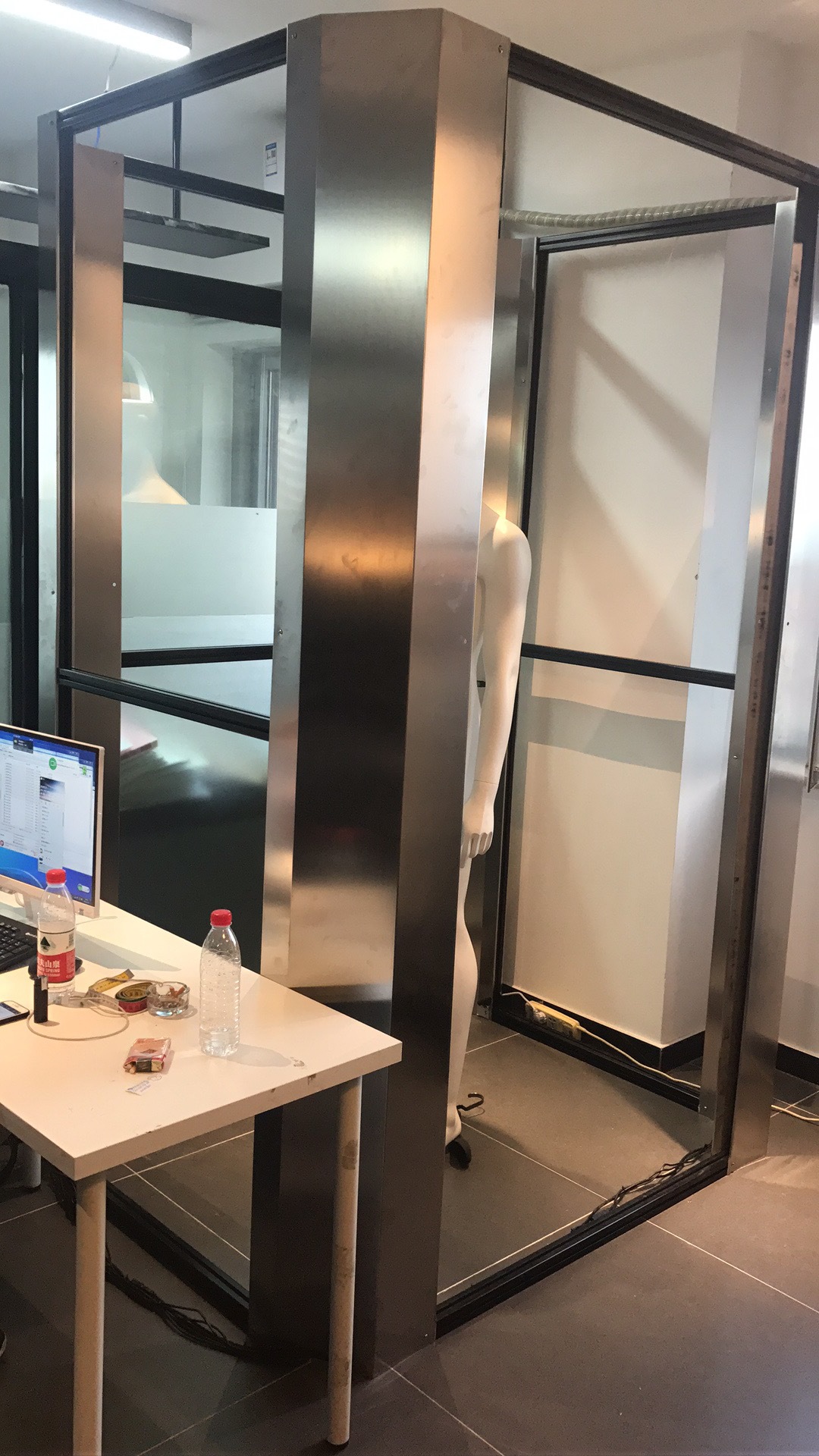

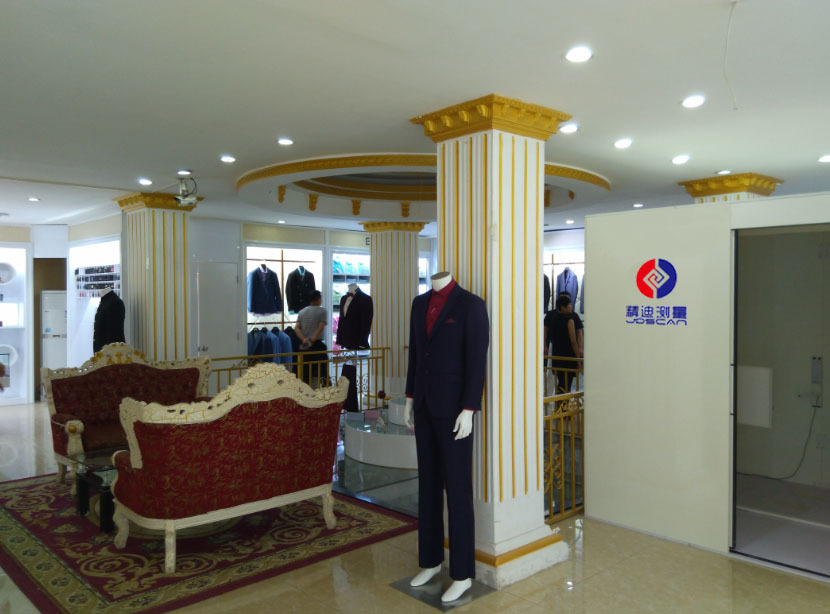

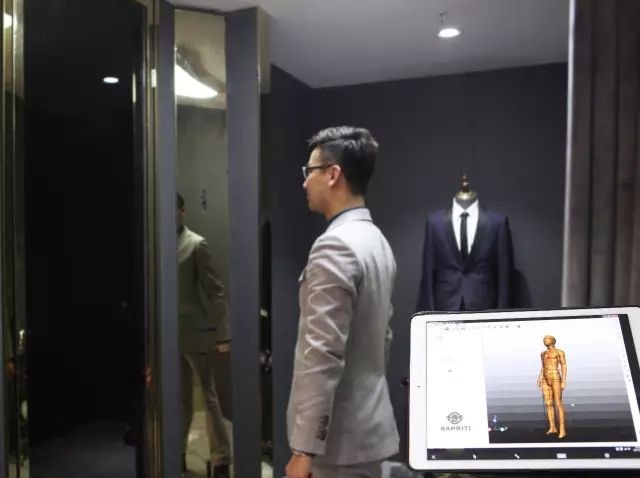

六、已应用的商户实际情况(已收获良好的市场反响)

undefined
undefined
undefined
undefined
undefined
undefined
