康茂盛紧凑型单作用气缸,32M2A020A050

康茂盛紧凑型单作用气缸,32M2A020A050

康茂盛磁性接近开关安装手册。32M2A020A050
结构形式 紧凑型
工作方式 单作用和双作用，磁传
材料 铝合金型材缸筒，阳极氧化铝合金端盖和活塞，辊轧 AISI 303 不锈钢活塞杆，聚氨酯密封件
安装方式 借助端盖上的螺纹孔 法兰，脚架，耳轴
行程（1） 缸径 20 - 25 = 5 ÷ 300 mm 缸径 32 - 40 - 50 - 63 = 5 ÷ 400 mm 缸径 80 - 100 = 5 ÷ 500 mm
工作温度 0 ÷ 80°C（干燥空气为 -20°C）
工作压力 双作用：1 ÷ 10 bar 单作用：2 ÷ 10 bar
介质 洁净空气，不需润滑。如使用了油雾润滑，应不间断地使用油雾润滑（建议使用 ISO VG32 润滑油）
工作速度 10 ÷ 1000 mm/s （空载）
气缸 31M2A040A040
气缸  24N2A25A040
气缸  25N2A32AA080-CN01
气缸 61M2P040A0050
气缸 QCT2A020A040
气缸  QCT2A032A125
气缸 61M2P050A0335
气缸  QCT2A050A200
气缸 QCT2A032A080
气缸 61M2P040A0080
康茂盛紧凑型单作用气缸,32M2A020A050

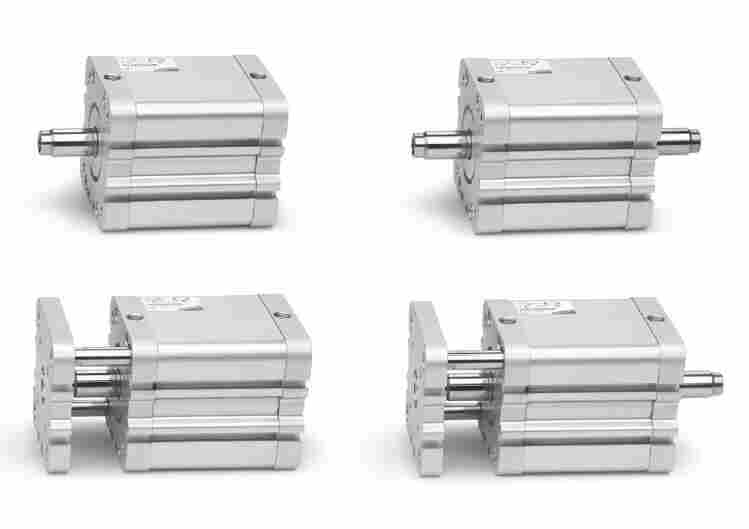

康茂盛32系列气缸的安装尺寸符合 ISO 21287 标准，是一种紧凑型的带磁传气缸，轴向尺寸
小、通用性很强，且可使用符合 ISO 15552 标准的安装附件。缸筒由铝型材制成，具有很
好的刚性，缸径从 20 至 100 mm 共八种，有单作用和双作用两种工作方式，气缸内均无
可调气缓冲装置。气缸的三边均有两根相互平行的 T 型槽，可以直接安装磁性接近开关。
单作用，双作用，双作用防旋转，磁传
缸径 20, 25, 32, 40, 50, 63, 80, 100
» 紧凑型设计
» 多种安装方式
» 符合 ISO 21287 标准
注：1. 安装附件及磁性接近开关需单独订购
2. 磁性接近开关请参阅 1/9.05.01 页
3. 单作用气缸的大行程为 25 mm
4. 防旋转气缸的大行程为 100 mm
结构形式 紧凑型
工作方式 单作用和双作用，磁传
材料 铝合金型材缸筒，阳极氧化铝合金端盖和活塞
辊轧 AISI 303 不锈钢活塞杆，聚氨酯密封件
安装方式 借助端盖上的螺纹孔 法兰，脚架，耳轴
行程（1） 缸径 20 - 25 = 5 ÷ 300 mm
缸径 32 - 40 - 50 - 63 = 5 ÷ 400 mm 缸径 80 - 100 = 5 ÷ 500 mm
工作温度 0 ÷ 80°C（干燥空气为 -20°C）
工作压力 双作用：1 ÷ 10 bar 单作用：2 ÷ 10 bar
介质 洁净空气，不需润滑。如使用了油雾润滑
应不间断地使用油雾润滑（建议使用 ISO VG32 润滑油）
工作速度 10 ÷ 1000 mm/s （空载）
康茂盛紧凑型单作用气缸,32M2A020A050
