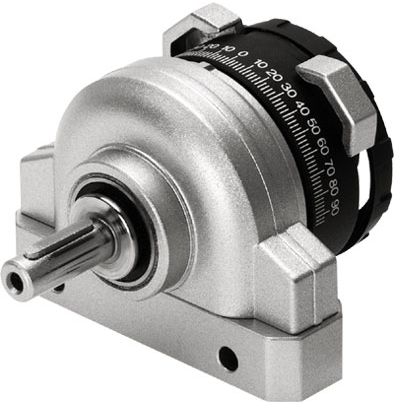

FESTO中心轴摆动驱动器,DSR-32-180-P 11912
DSRL-25-180-P-FW 30656 摆动驱动器
DSRL-32-180-P-FW 30657 摆动驱动器
DSRL-40-180-P-FW 30658 摆动驱动器
缓冲角度 1.2 deg
旋转角度调整范围 0 ... 180 deg
摆动角度 0 ... 180 deg
工作压力 1.5 ... 8 bar
6 bar时的大摆动频率 3 Hz
环境温度 -10 ... 60 °C
6 bar时的理论扭矩 10 Nm
产品重量 1,300 g
FSR-10 34480 法兰安装
FSR-12 14658 法兰安装
FSR-16 13236 法兰安装
FSR-25 13237 法兰安装
FSR-32 13238 法兰安装
FSR-40 14655 法兰安装
FLSR-10-L 33298 棘轮装置
驱动力通过旋转叶片直接传送给驱动轴。 摆动角度从0到184? 无级可调(DSRL-10 和12)。可调式止动系统和旋转叶片分离， 以便于固定限位挡块吸收冲力。 此外，旋 转叶片还能通过终点位置弹性垫（由合成 材料制成）获得辅助缓冲。驱动力直接通 过齿轮轴和齿条机构传输，无反冲发生。 驱动器背面还有刻度以方便行程调节。
特点
- 可调式摆动角度
- 摆动角度在摆动范围内任意设定
- 较高的能量通过液压缓冲器缓冲 (仅尺寸12 ... 40 mm)。
- 支架，用于安装感应式传感器，用于 非接触式终端位置感测
- 驱动轴带内螺纹
- 液态或气态介质可通过中空的法兰轴 进行输送
FESTO中心轴摆动驱动器,DSR-32-180-P 11912
