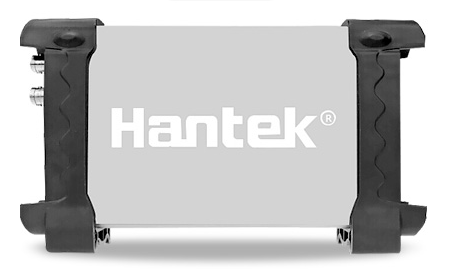

Hantek6022BL由深圳市劲浩伟业科技有限公司现货销售高，16通道逻辑分析仪2通道示波器，48MSa/s采样率，1M/CH存储深度；双探头，优良的工业设计,与IPAD一样的阳极氧化铝外壳，不仅美观大方，而且大大提高了铝合金表面硬度，具有良好的耐热性和耐磨性。 USBXI(TM)标准接口，方便的插入USBXI(TM)机箱中，组成组合仪器。
高，优良的工业设计,外壳采用与IPAD一样的阳极氧化铝，不仅美观大方，
而且大大提高了铝合金表面硬度，具有良好的耐热性和耐磨性
16CH逻辑分析仪+2CH示波器；
48MS/s采样率，1M/CH存储深度；
USBXITM标准接口，方便的插入USBXITM机箱中，组成组合仪器。
USB2.0接口,免电源,与台式示波器类似界面,易于上手.
更适合于笔记本电脑，生产线维修调整，便于出差使用。
小的尺寸(mm):200(L)x100(W)x35(H) ,便于携带.
高刷新率, 高采样率,48MSa/s实时采样.
软件支持: Windows8, Windows 7, Windows NT, Windows XP ,VISTA
20余种自动测量功能
亮度调节,反向,加,减,乘,除,X-Y显示
波形数据可以按时间和电压输出到EXCEL,BMP,JPG
FFT频谱分析
一台电脑可同时连多台示波器,轻松扩展通道数
提供二次开发 VB, VC, Labview.
| 型号 | Hantek6022BL |
| 示波器特性 | |
| 模拟带宽 | 20MHz |
| 通道数 | 2(数字)+16(逻辑) |
| 实时取样率 | 48MSa/s |
| 存储深度 | 1M |
| 上升时间 | 17.5ns |
| 时基精度 | ±50ppm |
| 时基范围 | 4ns/div-1h/div (Step by1-2-4) |
| 输入阻抗 | 1MΩ 25pF |
| 输入灵敏度范围 | 20mV/div～5V/div |
| 垂直分辨率 | 8Bit |
| 垂直位移范围 | 20mV ~ 5V/div @ x1 probe; 200mV ~ 50V/div @ x10 probe; 2V ~ 500V/div @ x100 probe; 20V ~ 5KV/div @ x1000 probe |
| 直流增益精度 | ±3% |
| 带宽限制 | 20MHz |
| 触发类型 | 边沿, 交替 |
| 触发源 | CH1, CH2 |
| 波形计算 | +,-,x,÷,FFT, Invert |
| 光标测量 | Cross, Trace, Horizontal, Vertical |
| 自动测量 | Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, V |
| 逻辑分析仪特性 | |
| 通道 | 16 |
| 大输入阻抗 | 1MΩ(C=7.5pF) |
| 输入电压范围 | 0V~5.5V |
| 大采样率 | 48M |
| 带宽 | 10MHz |
| 兼容输入 | TTL, LVTTL, CMOS |
| 存储深度 | 1M/CH |
| 通用特性 | |
| 供电方式 | USB供电 |
| 尺寸 | 200mm x100mm x 35mm |
| 重量 | 0.3KG |
| 标配探头 | 支持2支无源探头 |
