与各类模拟量输出的传感器、变送器配合，完成温度、压力、液位、成分等物理量的测量、变换、显示和控制
CH6技术特点：
内容
代码
说明
CH6/
数显仪
外型尺寸
A-
横式160×80×125或竖式80×160×125
B-
方型96×96×76（W×H×L）
C-
横式96×48×82，或竖式48×96×82
D-
方型72×72×75（W×H×L）
E-
方型48×48×108（W×H×L）
面板形式
H
横式（标准常用）
S
竖式
F
方形
显示颜色
R
测量值（红色）
输入信号
E
热电偶输入
R
热电阻输入
I
直流电流
V
直流电压
报警点数
T□
2点报警，可自由设定
变送输出
A0
无变送输出
A1
电流输出：4-20MA，0-10MA，0-20MA
A2
电压输出：0-5V，1-5V，10—10V
外供电源
B0
B0无外供电源
B1
B1外供24VDC
B2
B2外外12VDC
仪表电源
V0
V0为220VAC
注：直流供电电源应留有一定功率余量，请按每台24VDC/0.5A,12VDC/2A配置电源线。并注意电源线长度和线径。
② 误差小于0.5%F•S，并具备调校、数字滤波功能
③ 适用于标准电压、电流、热电阻、热电偶等信号类型
④ 2点报警输出，上限报警或下限报警方式可设定。报警灵敏度独立设定。
⑤ 变送输出（选装），能将测量、变换后的显示值以标准电流3001电压形式输出供其它设备使用。
显示范围：-1999－9999,小数点位置可设定
准确 度：优于±0.5%FS
测控周期：0.2s
分辩 率：1/16000，14位A/D转换器
报警输出：继电器输出，触点容量220VAC，3A
隔离变送输出：4-20MA，0-10MA，0-20MA，1-5V，0-5V
电 源：220VAC
工作环境：温度0－50℃，湿度低于90%RH
技术规格
电源：85VAC～265VAC,120VDC～380VDC,功耗小于6W
12VDC～36VDC,功耗小于6W

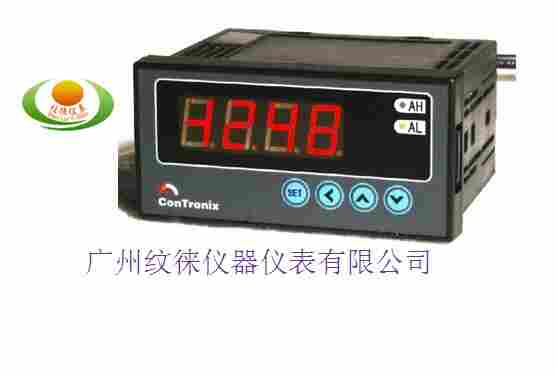

CH6数字显示仪表说明
①CH6数字显示仪表误差小于0.5%F.S，并具备调校、数字滤波功能
②CH6数字显示仪表输入信号类型：输入，通过设定选择；适用于电压、电流、热电阻、热电偶温度信号
③CH6数字显示仪表外形尺寸：160×80（横/竖），96×96，
96×48（横/竖），72×72，48×48
④CH6数字显示仪表工作电源：220VAC±10%，功耗小于7VA （CH6/C型尺寸可定做24VDC工作电源）
CH6数字显示仪表基本配置
单显示、2点报警，外供24V。 可选配变送输出功能。
CH6数字显示仪表标识 contronix数字显示仪表
contronix数字显示仪表CH6数字显示仪表型号规格
CH6数字显示仪表接线端子图
说明
①误差小于0.5%F.S，并具备调校、数字滤波功能
②输入信号类型：输入，通过设定选择；适用于电压、电流、热电阻、热电偶信号
③外形尺寸：160×80（横/竖），96×96，96×48（横/竖），72×72，48×48
④电源：220VAC±10%，功耗小于7VA
（注：0~10VDC输入，订货时需说明）
基本配置
单显示、2点报警，外供24V
扩展功能
变送输出（有变送输出时无外供24V）
温控表CH6/B-FRTB1VO
单通道仪表CH6/B-FRTA2GB1V0
|
CH6数字显示仪表型号规格 |
||||||||||||||||
|
CH6数字显示仪表接线端子图
说明 CH6/C-H(S)RTB1V0仪表 CH6/C-HRTB1V0温控表
①误差小于0.5%F.S，并具备调校、数字滤波功能
②输入信号类型：输入，通过设定选择；适用于电压、电流、热电阻、热电偶信号
③外形尺寸：160×80（横/竖），96×96，96×48（横/竖），72×72，48×48
④电源：220VAC±10%，功耗小于7VA
（注：0~10VDC输入，订货时需说明）
