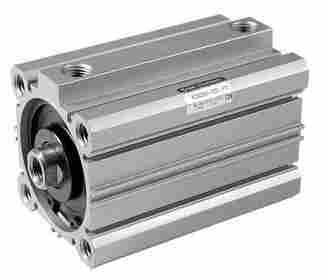

气压式单杆双作用气缸,CDQ2B50-30D-M9PSDPC
SMC符合ISO标准ISO/21287的薄型气缸
形式：空气压（不给油）
动作方式：单杆双作用
使用流体：空气
耐压试验压力：1.5MPa
高使用压力：1.0MPa
低使用压力：0.05MPa
环境及使用流体温度：无磁性开关:-10℃～70℃（但未冻结）
带磁性开关:-10℃～60℃（但未冻结）
安装形式：两侧垫缓冲
使用活塞速度：0+1.0mm
缓冲：通孔·两端螺孔
行程长度允差：50～500mm/s
使用前必读。
1、安全上的注意、气缸、磁性开关/注意事项[空气压元件使用注意事项](M-03-3)确认。
2、作限位器使用要慎重。
3、本气缸上使用的接头PF为螺纹接头。
CD55B100-100
CD55B100-100M
CD55B100-10M
CD55B100-125
型号CDQ2B50-30D-M9PSDPC 重新配置
代替系列:CQ2Z 配置新系列 比较
描述 CQ2 系列 薄型气缸：标准型/单杆双作用
内置磁环 D 内置磁环
安装方式 B 通孔式(标准)
形式 - 气压式
缸径 50mm
通口螺纹的种类 - Rc/M螺纹
气缸行程 30mm
缸体可选项 - 标准(杆端内螺纹)
磁性开关型号 M9PSDPC 无触点磁性开关, 导线带M12-4针前置插头
带指示灯, 3线式(PNP), 横引出, 导线长0.5m, 适用电压：DC5V,12V,24V(DC4.5~28V)
C55B80-60
C55B80-60M
C55B80-80
C55B80-80M
CD55B100-10
气压式单杆双作用气缸,CDQ2B50-30D-M9PSDPC
注意事项
关于中间行程气缸
XB10：用缸体来对应行程。
例：CQ2B32-57DZ-XB10（使用57行程的缸筒）
XB10A：在比行程长的缸筒（55,60,65,70,80,85,90,95）中加装隔板来对应。
例：CQ2B32-57DZ-XB10A（在60行程的缸筒中加装3mm的隔板）
标准型号中的中间行程：在比行程长的缸筒（5,10,15,20,25,30,35,40,45,50,75,100）中加装隔板来对应。
例：CQ2B32-57DZ（在75行程的缸筒中加装18mm的隔板）
同样的中间行程，根据中间行程类型的不同，气缸尺寸也会不同。实际选型时请注意。
