RYS-TH0400 精密交直流同轴分流器
产品编号：RYS720988
1. 产品概述
RYS-TH0400 精密交直流同轴分流器购买价格怎么使用操作流程厂家
RYS-TH0400 精密交直流同轴分流器购买价格怎么使用操作流程厂家
RYS-TH0400 精密交直流同轴分流器购买价格怎么使用操作流程厂家

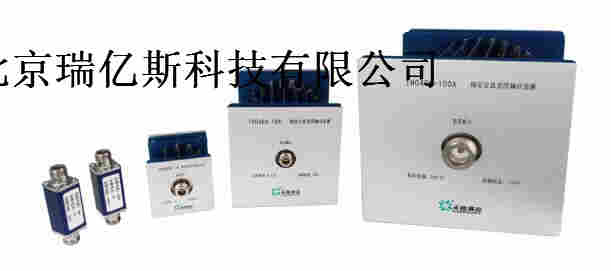

TH0400 系列是一套精密的交直流分流器产品，共 14 只不同量程的精密同轴分流器，适用于直接测量 DC～100 kHz 的交直流电流，测量范围 0.1 mA～110 A。分流器交直流的优准确度达 20 ppm，用户只须直接根据分流器阻值换算，完成精密的电流测量，完全摒弃传统复杂的交/直流转换的测量方法，简化了测量过程。
TH0400 宽量限、高精度的特点，使其十分适用于测量精密交直流电流；校准交直流电流测量装置、精密电流标准源等设备，是电测量人士的理想选择。
2. 主要特点
采用精密的元件及制作工艺，确保其电阻值非常稳定，年稳定度仅为 ± 16 μΩ/Ω。
采用良好的散热结构，电阻具有极低的温度系数和自加热功率系数，保证了稳定性。
标称电压值均为 1 V，相对于其他电压值(如 0.5 V、0.8 V 等)，具有性噪比更高、电流换算方便直观、误差计算简捷的特点，更符合现代计量采用 1、2、5 分档的规则。
可直接配接高精度电压表、或其他测量仪器进行电流的测量。
输入电流与取样电压间的相位移极小，TH0400-5A 即使在 100 kHz 时其相移也小于 0.06°；
该特点对于非正弦波形的测量非常关键，特别适用于电能质量分析、数字功率表的测量应用。
所有分流器均具有一定的大电流承受能力，使其可覆盖更大范围的电流测量。
另一个突出特点是耐瞬间大电流冲击，可避免因误接入大电流而导致电阻变值。
3. 技术规格

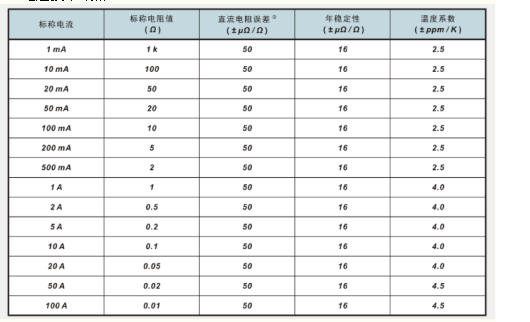

3.1 电阻技术规格
备注：① 可根据客户需求定制：如20 μΩ/Ω。
3.2 电流测量指标
3.3 相移技术规格
4. 一般技术规格
工作环境：13℃～33℃，≤50% R·H，海拔：0～3000 m
校准温度：18℃～28℃
储藏条件：5℃～45℃， 15% R·H～80% R·H
输入连接：1mA～20A采用Type-N 母插头；50A～100A采用Type-LC 母插头。
输出连接：采用Type-N 母插头。
注：电阻稳定性受湿度影响，不过这种改变是可逆的。
注：当存储在极恶劣的温度下，会导致电阻值临时变化 ± 20 ppm。如果随后在规定的操作环境中存储或使用，30天内同轴分流器将恢复它原有的阻值。

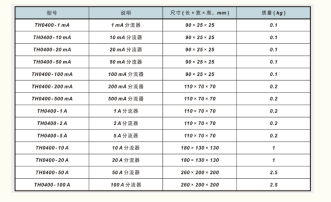

备注：用户可对以上同轴分流器进行部分或全部采购
有特殊需求（如 200 A 电流等）的用户亦可根据阻值及取样电压值（如 0.5 V，0.8 V 等 ) 定制。

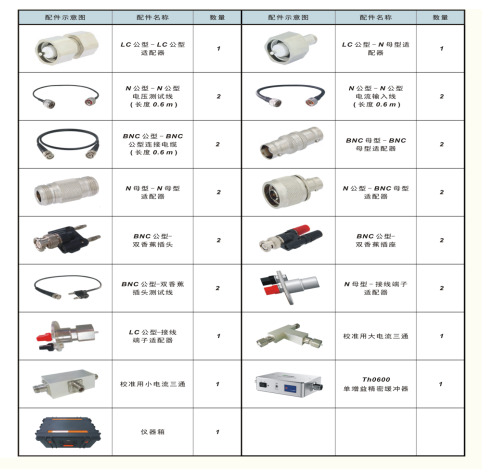

6. 配件清单
