1.用途和特点
用途：适用于道路、桥梁、楼房等工程施工验收中防护栏的推力检测。
2.主要技术参数
推力范围：0-2000N（0-200KG）
分 辨 率：0. 1N
精 度：±2%
油缸行程：0-50mm
调节行程：1 m-2.5m
3.测试步骤及工作原理
检测前先选取好合适的反力支撑点，通过推力仪螺纹调节好合适的距离，组装好压力传感器，接好数显表。反力支撑点与护栏处于同一个水平面上，将液压泵快速接头与液压缸正确连接，打开仪表将数据清零，顺时针拧紧液压泵卸荷阀，开始加压，直到达到规定的检测力值。逆时针松开卸荷阀，观察护栏是否变形。
测量电路原理
智能型数字压力表测量部分由传感器、A/D转换、MCU电路、液晶显示器及按键等部分组成以单片机为核心的电路，如图所示。
图２ 测量电路原理图
压力的变化作用于传感器上，产生的电压信号，经放大和16位A/D转换器转变成数字信号，送单片机MEGA16进行处理。经过多次采样、数字滤波、平均值计算、线性校正、峰值数据处理后再由LCD显示。
4.智能压力数值显示器参数
(1) 智能压力数值显示器的工作原理及使用方法
智能压力数值显示器主要由压力传感器和测量显示电路组成，通过数据连接线连接。压力传感器受力产生电压信号，通过A/D转换器转换成数字信号，经单片机处理后由液晶显示器显示压力值。
智能压力数值显示器的面板如下图所示
(2) 按键功能说明
：按下背光打开/关闭；
：存储当前测量值；状态下为折线选择功能键。
：测量状态下有峰值保持功能；在设置状态下为上翻功能键。
：存储数值查询功能；在设置状态下为左移功能键。
：在测量状态下有显示数值清零功能；在设置状态下为下翻功能键。
：按下此键可开启/关闭仪表电源；长按9S进入状态。
5.智能压力数值显示器使用方法
将智能压力数值显示器的传感器连接线接到主机的传感器接口上，把接头上的紧固圈拧紧。
5.1力值测定

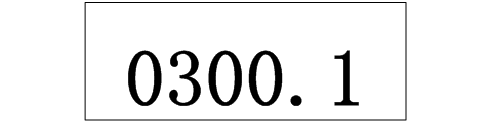

按下 键后仪表显示开机画面（如下图）

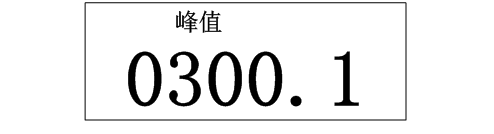

先按下 键仪表进入峰值测量状态，再按 键将仪表显示数值清零后开始加压，大值将随时保持，使您方便读数。（如下图）
测量完成后按 键选择保存，仪表将自动保存此次测量结果。此仪表可以存储50条数据，方便用户更有效的储存、保护数据。
5.2数据查询
按 键查询存储数据，通过上翻功能键和下翻功能键查看上一条或下一条数据。
查看完毕后再按 键返回测量状态
6.仪器校准
为了保持检测仪的稳定性，保证工程检测的检测精度，应定期对仪器进行校验。通过满度修正参数和折线修正参数可以进行调校，具体步骤如下：
调校前，保证仪表电量充足，连接好智能压力数值显示器和主机上的传感器，开机预热1分钟。轻摇主机手柄，使活塞慢慢升起，当置于活塞上的标准传感器将要接触到测试台时，将显示器数值清零。
加压到满量程的1/2时，记录下显示数值
满度修正系数= 标准力值÷显示数值
◆ 仪器请到具有计量资质的等单位进行，用户请勿自行

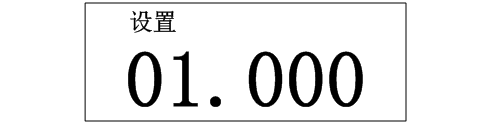

满度修正系数录入。在kn值正常测量状态下按下键9S进入满量程状态。若进入状态原始系数不为01.000，则在记录数据前应先将系数修改为01.000，或者已经记录的系数乘以仪表原有的系数后录入。（如下图）
通过上翻，下翻，左移功能键修改修正系数。修改完后按下 键退出，修正系数自动录入。
如检测要求更高的精度，请采用折线修正，在满量程状态下按下存储键，依次录入0-1/5量程,1/5-2/5量程,2/5-3/5量程,3/5-4/5量程,4/5-5/5量程的五个修正系数。通过上翻，下翻，左移功能键修改修正系数。修改完后按下 键退出，修正系数自动录入。如下图。
折线修正系数= 标准力值÷显示数值
7.检测准备
1．根据用户（业主、质监、承包方等）要求，结合工程情况，选定抽样检测点，确定合格拉力值，分组检测的使用方案，以备正确的实施相应的检测任务；
2．检测前，必须对推力仪进行系统、检验,保证现场检测数据的真实、可靠；
3．抽检之前，应对具体操作者作出技术交底，统一检测方法，以便准确完成相应的实际操作；
4．经委托方认定后，即可实施具体的锚固力拉拔检测；
5．操作人员2-3名既可。
8.注意事项及维护保养
⑴ 智能压力数值显示器属精密仪器，使用中注意防震、防潮及连接电线与插头间的用力拉动。
⑵ 每个传感器之间均有离散性，本台检测仪的传感器与主机已经配套，不得与其他传感器或主机互换。
⑶ 经常保持检测仪及附件清洁，必要时可在转动部位加注润滑油。
⑷ 测强仪使用完毕后。应清除仪器上的污垢、灰尘，将仪器平放在干燥阴凉处；
⑸ 检测仪出厂已经经过，使用过程中可根据具体情况，每年一次。
⑹ 当显示屏显示不清。或者开背光后仪表数字明显变暗，表示电池电压不足，应该及时充电。所配充电器为大电流充电器，充电3小时完全充满。充满后及时拿下充电器，以免造成电池过充影响电池使用寿命。
⑺ 为保证检测仪的正确使用，请认真阅读该说明书中各项条款，并参照有关技术标准正确选择检测方案。产品保修三年，我们随时为你提供技术咨询、仪器维护及等服务，并真诚的希望您对产品提出宝贵的意见。
