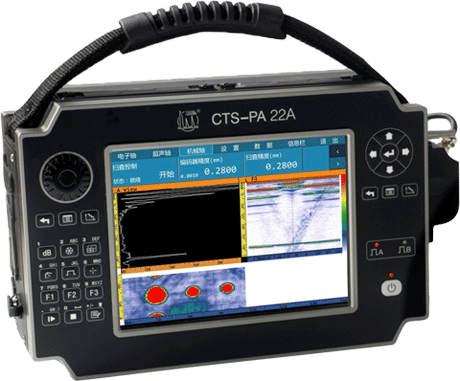

CTS-PA22A
便携式相控阵超声检测仪

CTS-PA22A相控阵超声检测仪是汕头“超声电子”新研制、接收检测通道可达64个的便携式相控检测仪器；仪器采用防水、防油面板，无风扇设计，可触屏操作，实现检测数据全程记录，配合研制的相控阵探头和探伤工艺，可实现全套相控阵系统的佳性能、佳、佳技术支持，具竞争力的智能化相控阵超声检测设备。
CTS-PA22A 相控阵超声检测仪的TOFD检测功能具备2组TOFD检测通道，能够一次性扫查覆盖100mm厚度焊缝。

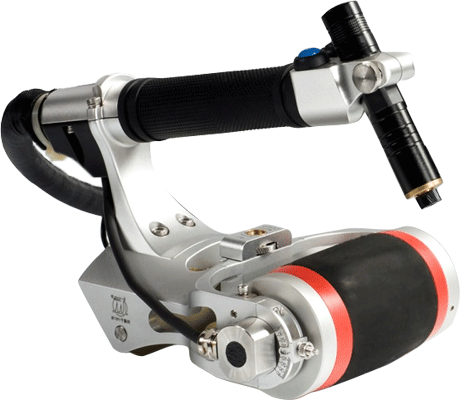

仪器与新轮式探头结合

→ 仪器具备触屏或键盘两种操作方式
→ 仪器无风扇自然散热，防水防尘设计
→ 仪器采用金属外壳，抗撞击和摔倒
→ 扫查器与仪器同步联动，操作更方便
→ 激光线定位，实时纠正扫查方向
→ 滚轮内探头角度可调节，调节有标尺显示
→ 编码器机构可安装于探头部位
→ 扫查器中部提供适合管道检测的定位装置

功能特点：

• 16:64通道相控阵检测功能、双通道常规检测功能、双通道TOFD检测功能，满足客户的各种检测需求。
• 具有3D工艺仿真模型，可为用户定制专属检测工艺，一站式提供全套（仪器+探头+工艺）解决方案。
• 具有图像平滑处理功能，提供图像显示。
• 具有动态深度聚焦功能，不同深度缺陷均能达到很好的检测分辨力。
• 无需风扇散热，采金属外壳、全密封防水防尘设计及自然散热模式，适合各种恶劣检测环境。
• 2.5ns 的延时精度，提高相位延时的精度，能够显著地抑制旁瓣，提高声束的纵向和横向分辨率，改善成像清晰度。
• 相控阵线扫、扇扫、C扫、TOFD扫实时快速成像及常规A扫，连续数据记录采用编码器，原始数据采集。
• 支持ASME标准规定的ACG和TCG曲线补偿功能，解决扇形扫查时能量分布不均匀及测量误差等问题。
• 聚焦法则根据声束角度、焦距、扫查模式、探头及楔块参数自动计算快速生成，扇形扫查角度步进自动优化。
• 滤波器0.5-9.7MHz、4.0-12.5MHz、6.7-20.8MHz三档可选，脉冲宽度根据探头频率自动优化，凸显优良的噪声处理技术。
• 8.4寸工业级、全WVGA分辨率（800×600）TFT显示屏，提供触屏操作，室外或强光线下提供的显示效果。
• 键盘按键人性化设计，适合左右手同时操控，一键飞梭快速设置参数。
• USB接口实现数据快速转存；HDMI视频接口实现检测屏幕外接无限扩大。
• 配套的上位机分析软件具备分析功能、连存数据等功能。
• 电源供电交直流两用，可同时使用两块锂电池供电，并支持电池热插拔和自动切换电池，确保仪器连续工作6小时以上。
• TOFD功能：具有 3D工艺仿真模型，自动计算生成相关工艺参数参考，软件流程化设计；具有扩散角测量、延时校准、前沿测量、PCS校准、直通波和底波测量、编码器校准、深度校准等校准功能；具有对比度、放大、SAFT、拉直和差分等图像处理功能，可以进行在线分析和离线分析，离线分析软件同时兼容CTS-1008plus、CTS-2009、CTS-PA22A三款设备。

通道参数

物理参数

性能参数—PA工作模式

重复频率: 50Hz～ 10kHz
电压: 双极性 ±45V～ ±100V，步进5V
脉冲宽度: 20ns～ 800ns，步进5ns
阻尼: 50Ω
采样频率: 100MHz
延时精度: 2.5ns
接收延时: 0us～ 40us
带宽: 0.5MHz～ 20MHz
增益: 0.0dB～ 90dB
滤波器:0.5～ 9.7MHz、4.0～ 12.5MHz、6.7～ 20.8MHz三档可选
检波: 全波
抑制: 0～ 80%
扫描类型: 线扫、扇扫、C扫
触发: 编码器

扫描线: 大128线
角度范围: 线扫：-85°～ +85°；扇扫：-85°～ +85°
自动校准: TCG、ACG
检测范围: 0.0mm～ 1000mm，小范围1mm
显示延迟: 1000mm
单位: mm
测量闸门: A、B
闸门起点: 全范围
闸门宽度: 闸门起点到全范围
闸门高度: 5%～ 95%
报警: 声、光
测量模式: 峰值、前沿
显示读数: 幅度、声程、水平、深度
测量分辨率: 0.5mm

性能参数—UT工作模式

重复频率: 50Hz～ 10kHz
电压: 负方波 -75V～ -250V，步进25V
脉冲宽度: 20ns～ 800ns，步进5ns
阻尼: 80Ω、400Ω
采样率: 200MHz
带宽: 0.5MHz～ 15MHz
增益: 0.0dB～ 110.0dB
滤波器:宽带、窄带
检波: 全波
抑制: 0～ 80%
扫描类型: A扫
自动校准: DAC、AVG

检测范围: 0.0mm～ 2000mm
显示延迟: 2000mm
显示移位: 2000mm
单位: mm
测量闸门: A、B
闸门起点: 全范围
闸门宽度: 闸门起点到全范围
闸门高度: 5%～ 95%
报警: 声、光
测量模式: 峰值、前沿
显示读数: 幅度、声程、水平、深度
测量分辨率: 0.1mm

性能参数—TOFD模式

重复频率: 50Hz～ 10kHz
电压: 负方波 -75V～ -250V，步进25V
脉冲宽度: 20ns～ 800ns，步进5ns
阻尼: 80Ω、400Ω
采样率: 200MHz
带宽: 0.5MHz～ 15MHz
增益: 0.0dB～ 110.0dB
滤波器:宽带、窄带
检波: 射频
抑制: 0～ 80%
扫描类型: A扫、TOFD扫
自动校准: 延时、前沿、PCS、直通波、底波、编码器
触发: 编码器

检测范围: 0.0mm～ 2000mm
显示延迟: 2000mm
显示移位: 2000mm
单位: mm
测量闸门: A、B
闸门起点: 全范围
闸门宽度: 闸门起点到全范围
闸门高度: 5%～ 95%
报警: 声、光
测量模式: 峰值、前沿
显示读数: 幅度、声程、水平、深度
测量分辨率: 0.1mm

应用领域:◇适用于钢结构、电站锅炉、压力容器、输送管道、核电、船舶、油罐、储罐、乙烯管道等常规或特殊焊缝的检测。◇适用于铁路系统工务焊缝、车辆及机务轮轴轮对等的检测。◇适用于航空航天铝合金搅拌摩擦焊接头及复合材料粘结结构检测。◇适用于电力行业叶根、叶片、螺栓等的检测。◇适用于移动空间受限的工件的检测及其他常规超声检测。
