无排水叠加HACHI压力开关阀
特点：
无排水流量，可适用于节能运转
高响应、高精度的开关输出
寿命长、提高了可靠性
设定压力和应差可通过电动调整器在调整范围内可自由变更
通过光电耦合器开关输出和内部回路被绝缘，不会发生噪音导致的误动作
压力检测部分进行小型化，阀堆叠时无制约
规格：
| 项目 | C型 | 1型 | 3型 |
|---|---|---|---|
| 大使用压力 | 10Mpa | 25MPa | |
| 大流量 | 50 L/min | ||
| 压力调节范围 | 0.1～3.5 MPa | 1.0～10.0 MPa | 2.5～25.0 MPa |
| 运转温度 | -10～75℃ | ||
| 补偿温度 | 0～50℃ | ||
| 保护结构 | JIS C0920 IP54 | ||
| 驱动电源电压 | DC12～24V±10％ | ||
| 输出设备 | 三极管集电极开路输出 (光耦合器绝缘) | ||
| 负荷电流 | 大 DC35V 100mA | ||
| 残留电压 | 1.2V以下 | ||
| 磁滞调节范围 | 设定值的约1～10％ | ||
| 响应速度 | 20msec以下 | ||

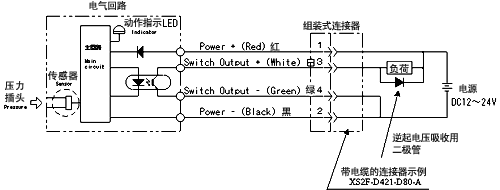

配线实例
产品用途：
作机械、试验机

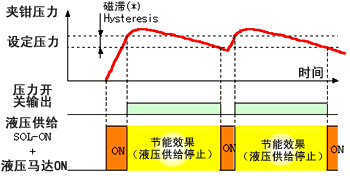

（＊）磁滞可在１％至大10％的设定范围内调节

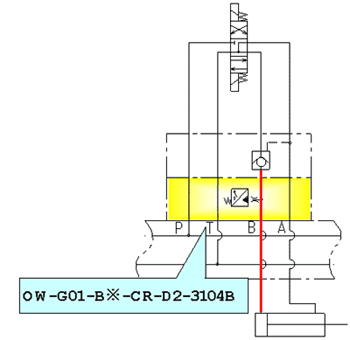

应用实例（箝位电路）
