NACHI不二越电磁换向阀特点说明
特 点
注）没有附带安装螺栓。
①长寿命。
线圈的可动铁芯受油润滑，是缓冲
式湿式线圈，因此磨损小、寿命长。
②换向声音小，安静。
由于采用湿式线圈，因此，可动铁
芯的换向声音极小，动作安静。
③低耗电型。
AC电源9.6W (60Hz)、DC电源10W
的低耗电，有助于节省能源。
④接线简单。
通过采用接线盒和COM端子及
指示灯等标准装备使接线简单，维
护时方便。
⑤更换线圈简单。
由于线圈采用插入式，线圈更换可
一次性进行。
⑥具有广泛的互换性。
即便是传统型阀，也可以简单组装。
如果与叠加阀相结合，整个装置将
更加紧凑小型。
⑦全球通用规格
通 过 了 海 外 安 全 标 准（CE、UL、
CSA）。可以在全世界放心使用。关
于获得的产品，请另外咨询。
产品图片:

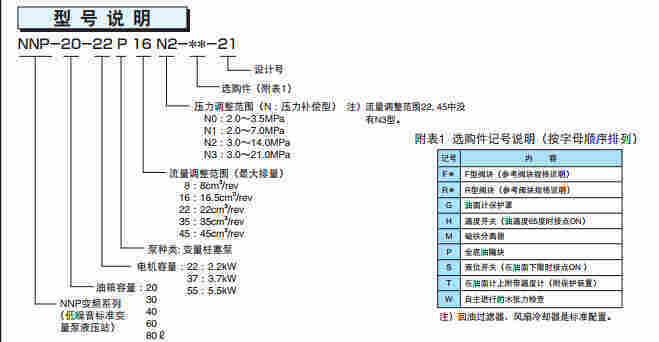

型号表述图：

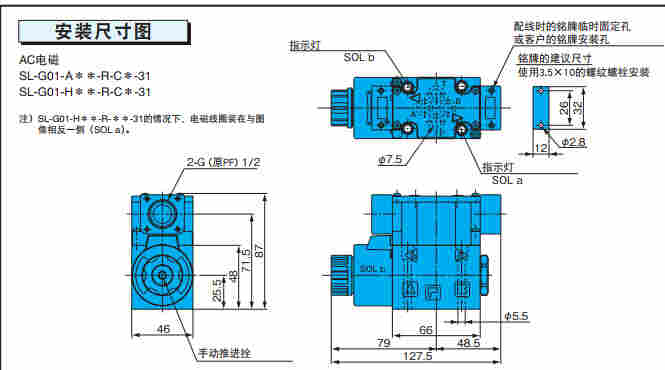

安装尺寸图
操作
1要充分发挥湿式电磁阀的特点，配
管须配至T（R）口处，并且经常保持
油满状态。请不要用闭口旋塞塞住T（R）口。
2请注意防止在T口处发生过高允
许背压的异常浪涌压力。
3使用4通（路）阀，将各口堵住作为
2通或1通阀使用时，大流量将受
到限制，请予以注意。
4请保持液压油的清洁。
（污染度 ：NAS12级以内）
5石油类液压油请选用JIS K 2213的1
种或2种相当产品。
6使用阻燃型液压油时，请使用SS系
列电磁阀。
7请在允许电压范围内使用。
8向AC电磁线圈的通电，请在将线圈
装到阀上后进行。
9高压状态下长时间保持在换向位置
时，有可能会发生由流体固着现象
产生的动作不良。需要长时保持时
请与我们联系。
使用爪型时（E3X），为准确保持换
向位置，请连续通电使用。
手动栓操作力随油箱管路背压变化
而变化，请注意。
需要底板时请按下表。
